LEGRAND DA1101 Notice D'installation

Doc. #0530 12/14 Rev B
Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue:
Country of Origin: Made in China • Pays ďorigine: Fabriqué en China • Pais de origen: Hecho en China

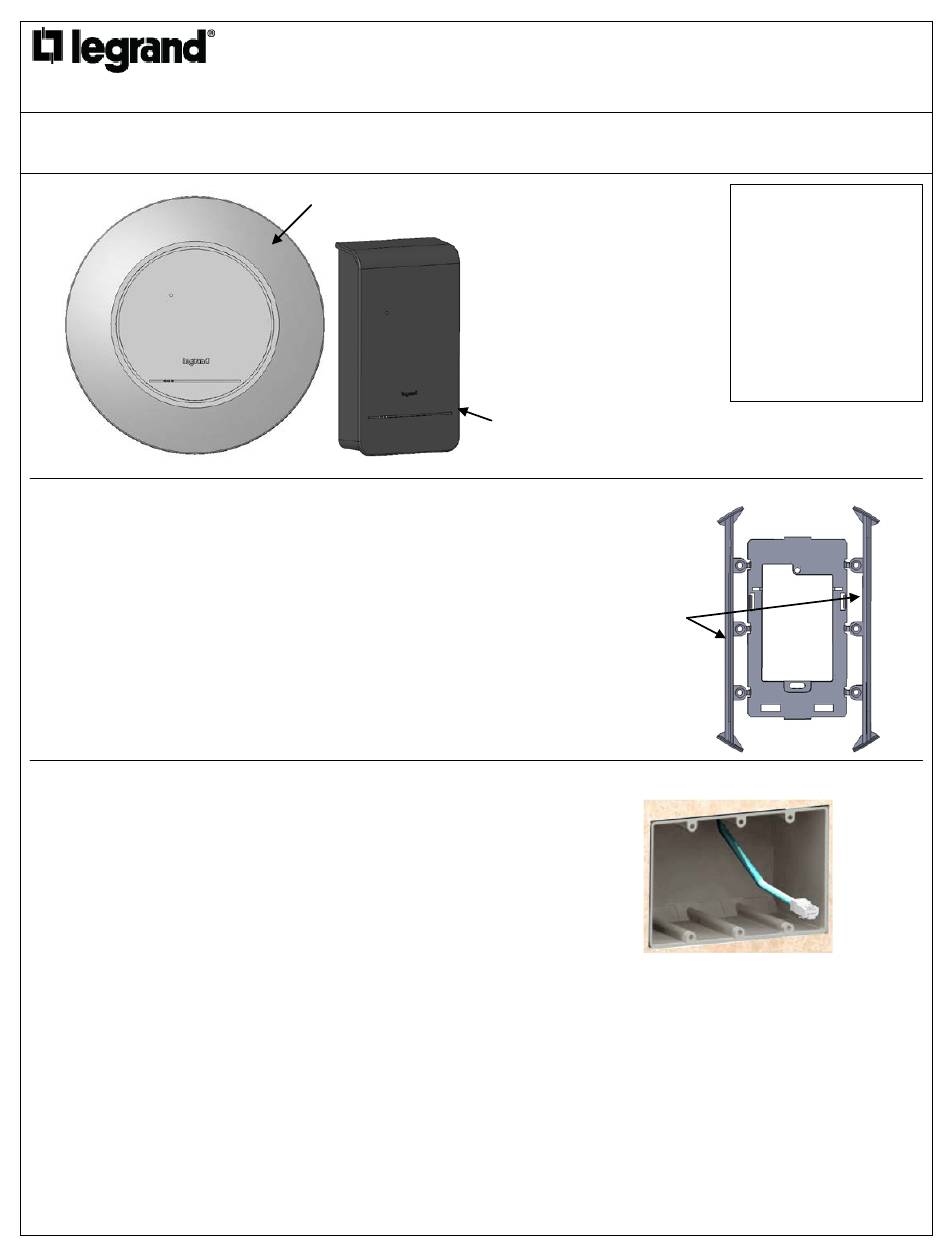

Installation Overview
1
An installation bracket is supplied which may be used as is for new or preexisting triple gang
boxes (typically ceiling mount supplied round cover), and its side tabs may snapped off for use
with a new single gang box installation (typically wall-mount supplied rectangular cover).
Présentation de l'installation
Un support d'installation est fourni, il peut être utilisé tel quel pour les boîtes triples nouvelles ou
préexistantes (avec généralement le couvercle rond fourni pour le montage au plafond) ou ses
languettes latérales peuvent être enlevées pour pouvoir l'utiliser avec une nouvelle installation de
boîte simple (avec généralement le couvercle rectangulaire fourni pour le montage sur le mur).
Descripción general de la instalación
Se suministra un soporte de instalación que puede utilizarse tal como está para cajas de juego
triple nuevas o existentes (en general, con cubierta redonda suministrada para montar en el
techo) y las lengüetas laterales pueden extraerse para usarse con una instalación de una caja de
un solo juego (en general, con una cubierta rectangular suministrada para montaje en el techo).
2
Rough-in / Wiring Installation
A. Run a Category 5 cable from the triple-gang or single-gang electrical box at the intended
DA1101 room location to the unpowered Power over Cat 5 module located in the structured
wiring enclosure and terminate both ends with a Category 5 RJ45 plug.
B. Pull the terminated Category 5 cable out from the electrical box through the supplied triple-
gang or modified into a single-gang bracket and attach the bracket to the associated electrical
box with the supplied screws.
Installation des raccordements/du câblage
A. Acheminez un câble de Catégorie 5 de la boîte électrique triple ou simple au niveau de
l'emplacement prévu dans la pièce du DA1101 vers le module Cat. 5 d'alimentation non
alimenté situé dans le boîtier de câblage structuré et posez une terminaison sur les deux
extrémités sous la forme d'une fiche RJ45 Catégorie 5.
B. Tirez sur le câble de Catégorie 5 avec terminaisons pour le sortir de la boîte électrique à
travers le support fourni, triple ou modifié pour être simple, et fixez le support sur la boîte
électrique associée à l'aide des vis fournies.
Encastrado/Instalación del cableado
A. Extienda un cable categoría 5 desde la caja eléctrica de juego triple o de un solo juego en la
ubicación de la habitación DA1101 deseada hacia la alimentación desconectada sobre el
módulo Cat 5 ubicado en el gabinete de cableado estructurado y conecte ambos extremos con
un enchufe RJ45 categoría 5.
B. Tire del cable categoría 5 conectado hacia fuera desde la caja eléctrica a través del soporte
para juego triple o para un solo juego modificado y conecte el soporte a la caja eléctrica
asociada con los tornillos suministrados.
Wireless Access Point – IEEE 802.11N
Point d'accès sans fil – IEEE 802.11N
Punto de acceso inalámbrico: IEEE 802.11N
Installation Instructions • Notice ďInstallation • Instrucciones de Instalación
Ceiling-mount cover (3-gang box required)
Couvercle de montage au plafond (boîte triple nécessaire)
Cubierta de montaje en el techo (requiere una caja de 3 juegos)
Wall-mount cover (1-gang box required)
Couvercle de montage sur le mur (boîte
simple nécessaire)
Cubierta de montaje en pared (requiere una
caja de 1 juegos)
DA1101
Tabs (break off for use
with a single gang box)
Languettes (se rompent
pour une utilisation avec
une boîte simple)
Lengüetas (rómpalas
para usar con una caja
de un solo juego)
INSTALLATION INSTRUCTIONS
Please read these instructions
completely before you begin.
NOTICE D'INSTALLATION
Veuillez lire ces instructions
dans leur intégralité avant de
commencer.
INSTRUCCIONES DE
INSTALACIÓN
Lea estas instrucciones en su
totalidad antes de comenzar.
