Montage et câblage du détecteur
Portez une attention particulière à l'entrée du joint de conduit (Manuel canadien des codes
électriques, Partie 1, section 18-154). Montez le détecteur à l'aide d'un support sur pivot ou
d'un support de fixation.
Suivez la procédure ci-dessous pour le câblage en vous aidant du schéma pour démonter le
boîtier optique et le câblage :
A
1. Desserrez les vis imperdables (A) placées sur le boîtier optique.
2. Sortir le boîtier optique du boîtier de socle en imprimant un léger mouvement latéral si
nécessaire pour dégager la prise du connecteur.
3. Raccordez le dispositif au système de câblage du site selon le schéma de câblage donné
par la Figure 5.
4. Remontez le dispositif en suivant l'ordre inverse des étapes 1 à 2.
ATTENTION : Ne dévissez pas, pour le câblage, le panneau des connexions de terrain du
boîtier de socle.

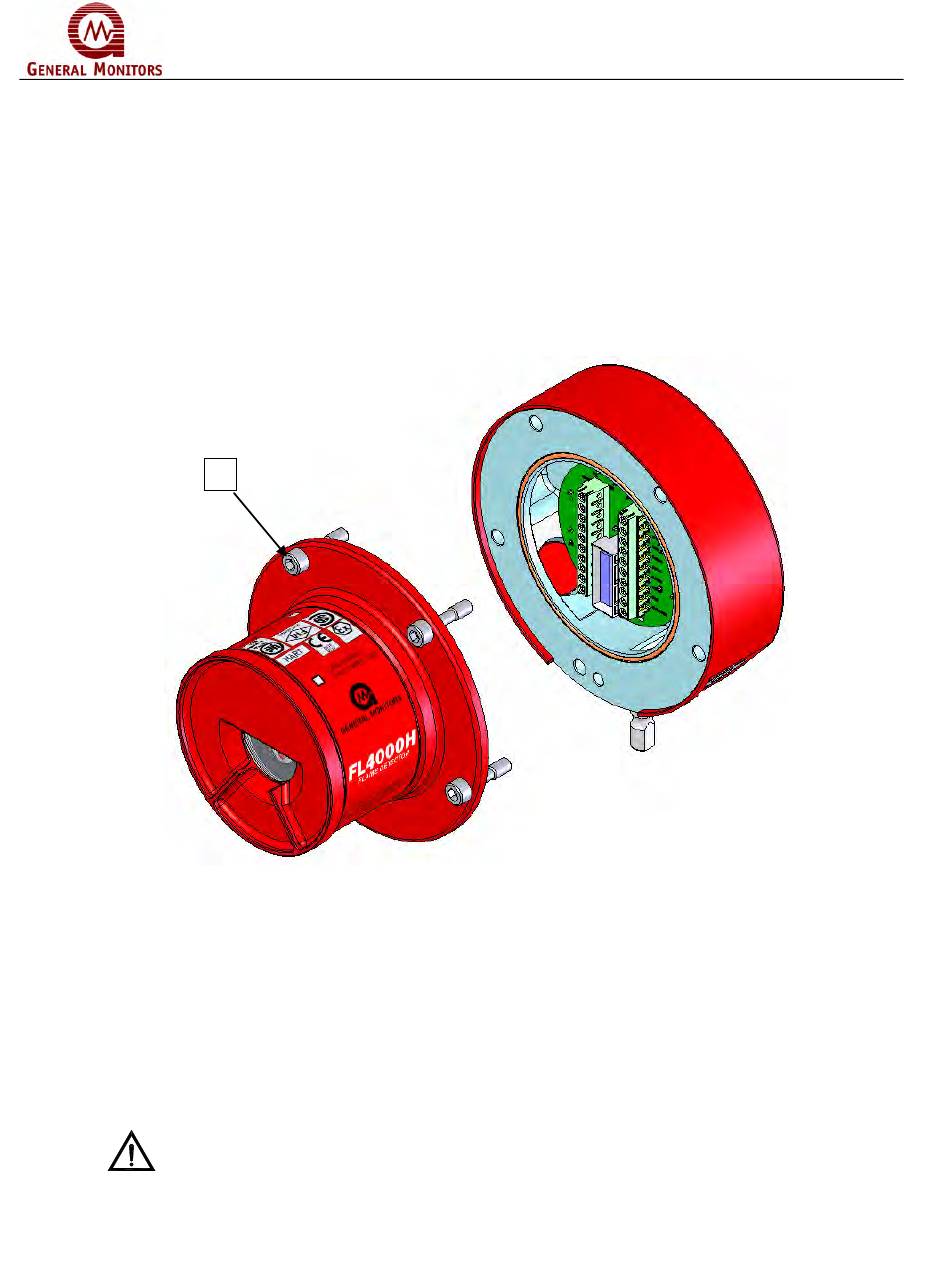

Figure 1 : Boîtier FL4000H
