Pannello frontale

Sigma fornisce 16 ingressi linee stereo e 16 uscite linee stereo su connettori D-sub 25-pin su Tascam standard (AES59).
Utilizzando l'interfaccia del browser, l'ingresso di sinistra di ciascun canale stereo può essere selezionata come fonte
mono. Quando un input è impostato su mono, il numero del canale sul pannello frontale si illumina di verde. Teniamo
a sottolineare che impostare un ingresso su mono non consente di avere due ingressi mono indipendenti.
Misuratori livello volume in ingresso
I livelli di volume possono essere impostati su + dBu,
+ dBu o + dBu mediante l'interfaccia browser
Sigma fornisce anche l'accesso a Mix Insert Send/Returns, una linea di livello in uscita per inviare segnali cuffie a
una live room, un ingresso esterno e un ingresso talkback, tutto mediante connessioni standard DB-25. L'accesso alle
principali uscite casse, alle uscite casse alternative e all'uscita Mix A è consentito da connettori XLR maschi.
36

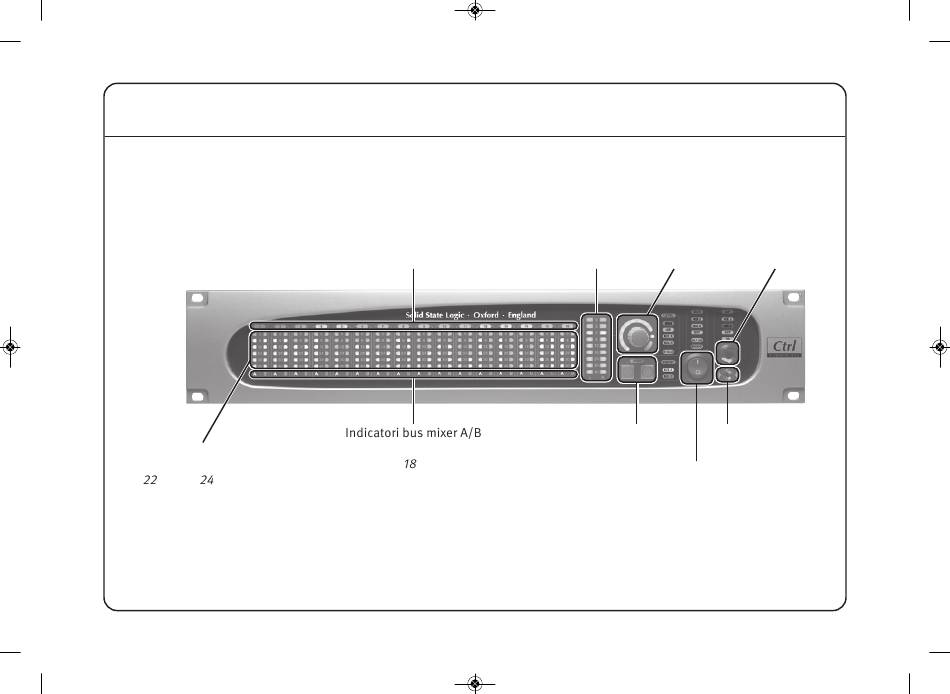

Numeri del canale
Misuratore Controllo
Master di livello Uscita Cuffie
Pulsanti utente Ingresso
personalizzabili iJack
Interruttore di Accensione
