Adaptation du profil de soutirage

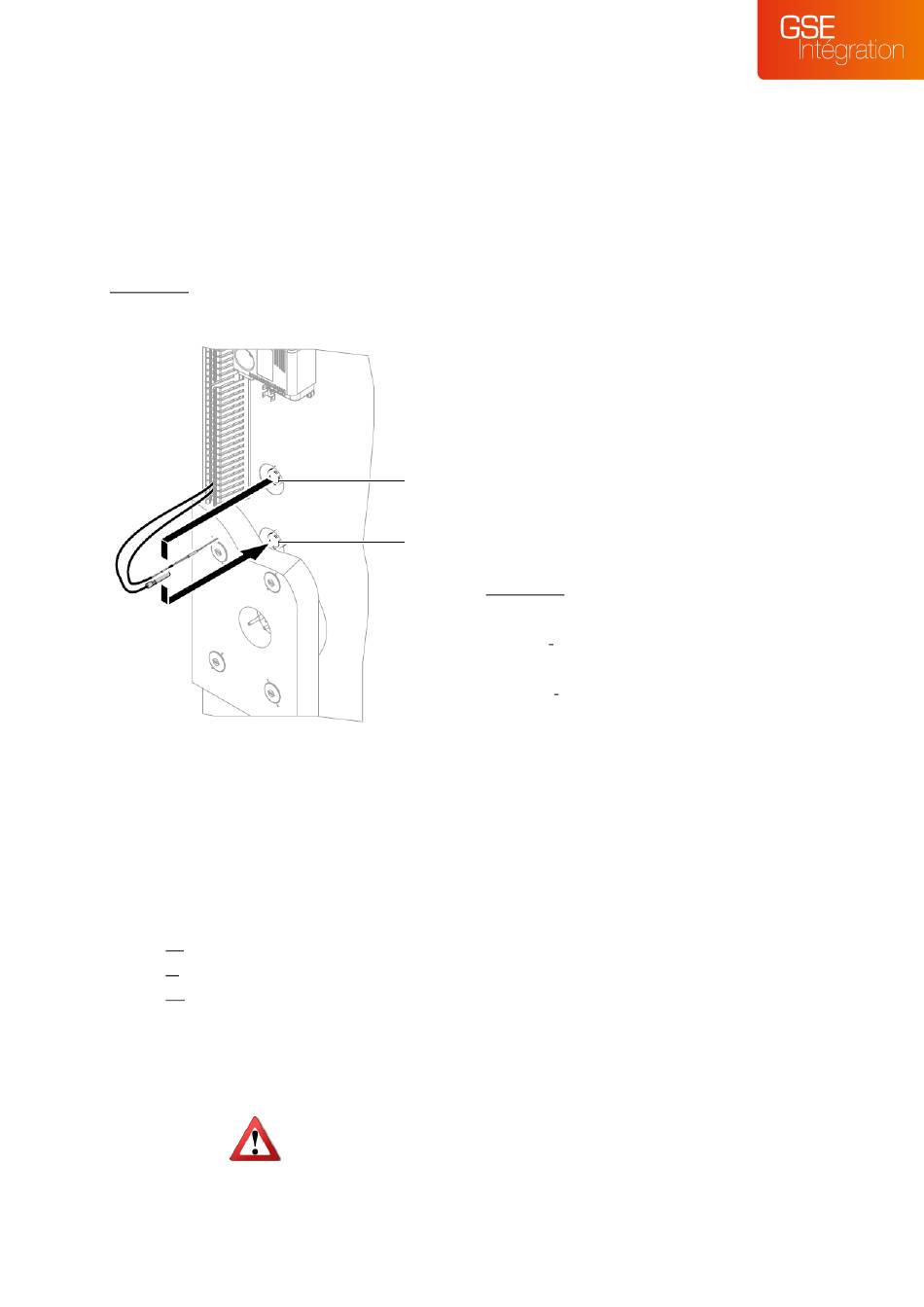

Pour des besoins élevés en eau chaude, il est possible de passer du profil de soutirage L
au profil XL. Pour cela, retirer la sonde de température ECS prémontée du doigt de gant A et
l'insérer dans le doigt de gant B en prenant garde à ne pas tordre ou abîmer cette sonde.
Remarque : L'emplacement de la sonde du limiteur de température de sécurité doit-être également
modifié.
Alimentation électrique du ballon
Le ballon thermodynamique est livré prêt à raccorder avec un câble d'alimentation électrique à 3
conducteurs :
L1 : Brun
•
N : Bleu
•
PE : Vert/Jaune
•
Une boîte de dérivation est à utiliser pour l'alimentation électrique 230 V/50 Hz. Le raccordement
à une prise électrique n'est pas autorisé.
Doigt de gant pour profil de soutirage L (état d'usine)
Doigt de gant pour profil de soutirage XL

Protection par fusible 16A maximum

14
Remarque :
Remplacer l'anode au magnésium si son
diamètre est de 10 à 15 mm suite à l'usure.
Une anode neuve a une longueur de 500
mm et un diamètre de 26mm.
