Règles de raccordement

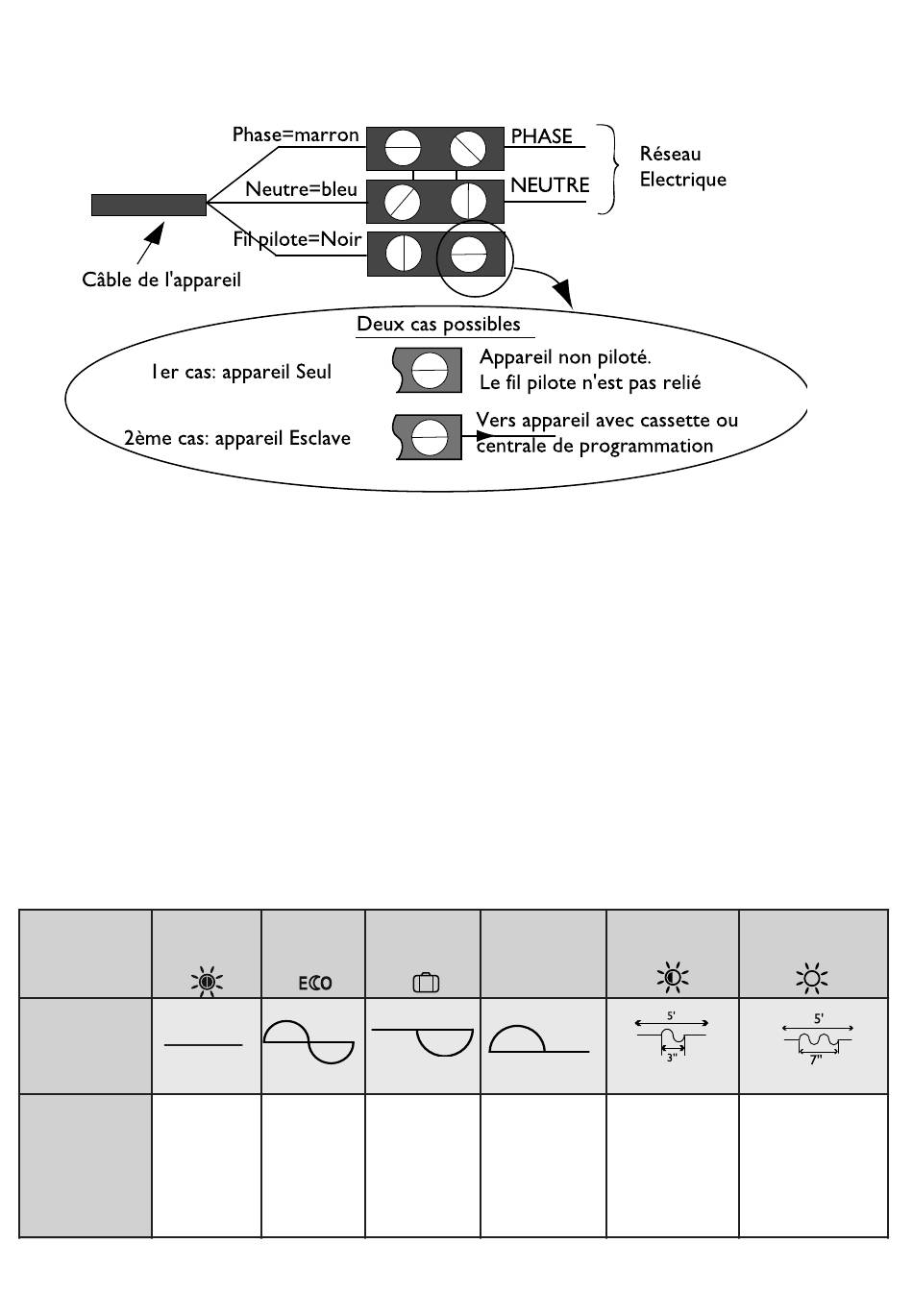

Schéma de raccordement du radiateur
- L'appareil doit être alimenté en 230 V Mono 50Hz.
- Coupez l'alimentation électrique et branchez les fils d'après le schéma
- L'alimentation de l'appareil doit être directement raccordée au réseau après le disjoncteur et sans
interrupteur intermédiaire.
suivant :
- Le raccordement au secteur se fera à l'aide du câble de l'appareil par l'intermédiaire d'un boîtier de
raccordement. Dans des locaux humides comme les salles de bains et les cuisines, il faut installer le
boîtier de raccordement au moins à 25 cm du sol.
- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.
- L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de
contact d'au moins 3 mm.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-
vente ou une personne de qualification similaire afin d'éviter un danger.
- Si vous utilisez le fil pilote et s'il est protégé par un différentiel 30mA (ex : salle de bains), il est néces-
saire de protéger l'alimentation du fil pilote sur ce différentiel.
- Si vous voulez utiliser un délesteur, choisissez un délesteur à sortie fil pilote plutôt qu'un délesteur
à sortie de puissance, afin de ne pas détériorer le thermostat.
Schéma de raccordement de l'appareil
-
Coupez le courant et branchez les fils d'après le schéma suivant :
- Vous pouvez raccorder le fil pilote si votre maison est équipée d'une
centrale de programmation, d'un programmateur ou d'un gestionnaire
d'énergie.
ECO
Dans ce cas, pour vérifier la transmission correcte des ordres de
programmation, procédez aux vérifications suivantes en fonction des
modes choisis (Confort, Eco, ...) :
- Vous pouvez raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, d'un
programmateur ou d'un gestionnaire.
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux véri-
fications suivantes en fonction des modes choisis (Confort, Eco, ...) :
CONFORT
SIGNAL A
TRANS-
230 volts
METTRE
MESURE
ENTRE LE
FIL PILOTE 0 volt
ET LE
NEUTRE

RACCORDER L'APPAREIL

HORS GEL
ARRET DU
CHAUFFAGE
DELESTAGE
ECO HORS GEL
-115 volts
négative
-115 volts
230 volts
négative
5
ARRET DU
CHAUFFAGE
DELESTAGE
+115 volts
positive
+115 volts
positive
5
12
CONFORT
-1°C
CONFORT CONFORT
-1°C
230 volts
pendant 3 s
230 volts 230 volts
pendant 3 s pendant 7 s
CONFORT
-2°C
-2°C
230 volts
pendant 7 s
