Système 2000 Insert de relais libre de potentiel
GIRA
Info
Instruction de montage
Protection court-circuit
L'appareil doit être protégé par un disjoncteur 10 A
dans la ligne d'alimentation.
La connexion de l'insert à relais libre de potentiel (1)
se fait selon la fig. B.
Observer la puissance connectée maxi et la spécifi-
cation de la charge indiquées dans les données tech-
niques.
Selon le type de montage, la puissance connectée
doit être réduite comme suit:
• 10 % par tranche de 5 °C de dépassement de la
température ambiante de 25 °C,
• 15 % pour mise en place dans des cloisons en bois
et en placoplâtre ainsi que dans les cloisons creu-
ses
• 20 % pour mise en place dans les combinaisons
multiples.

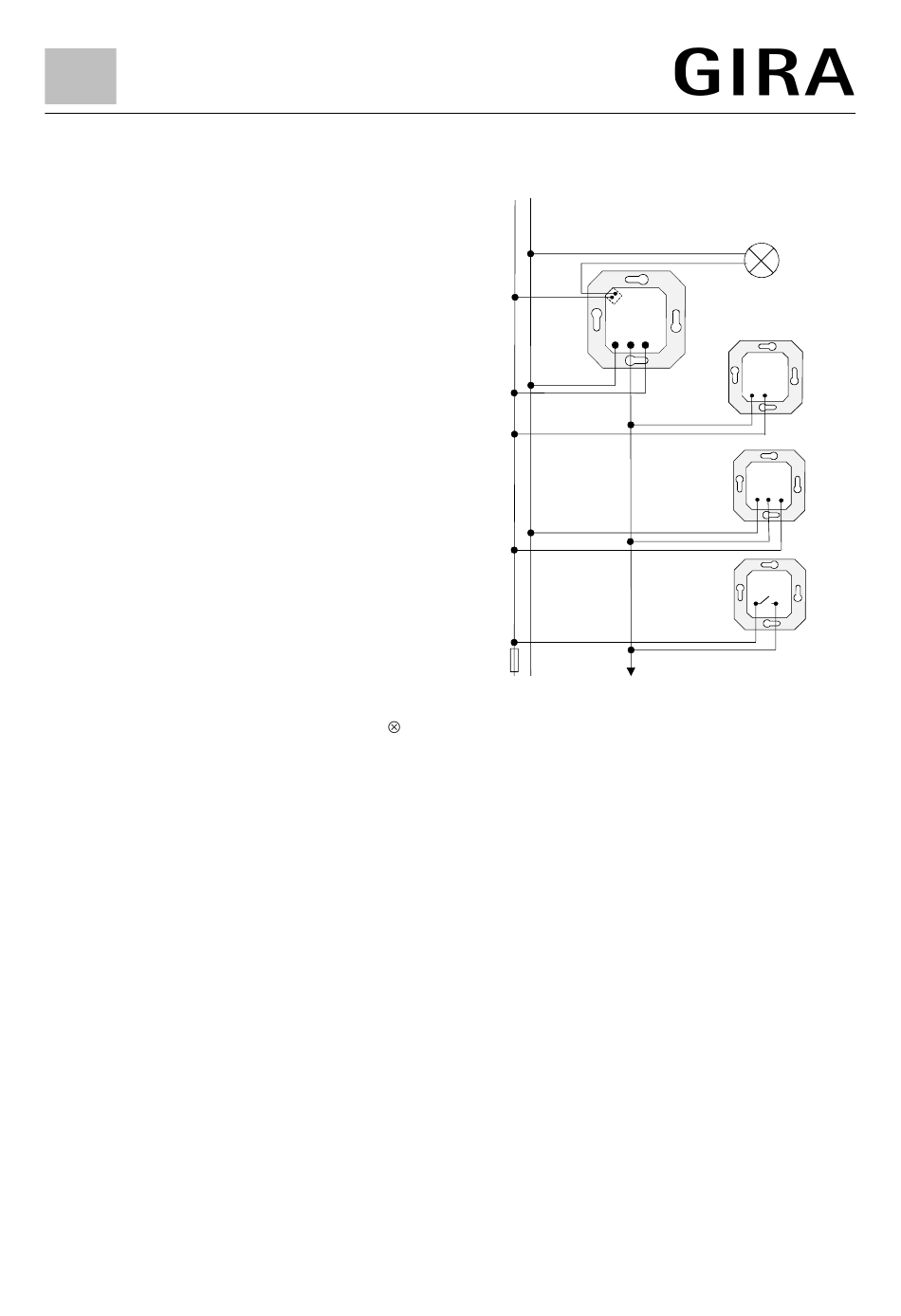

Commande à partir de divers endroits, voir fig. B.
Insert à relais libre de potentiel (1), insert de com-
mande secondaire (2), insert de commande secon-
daire pour détecteur de présence et détecteur auto-
matique (3), bouton-poussoir mécanique (4), vers
d'autres commandes secondaires (5), charge
Observer les conditions de raccordement techniques
des centrales électriques.
Utilisation de commandes secondaires
La commande par poste secondaire n'est possible
que lorsqu'un adaptateur est enfiché sur le poste prin-
cipal.
Insert commande secondaire: même fonctions avec
B.P. mécanique (contact n.o.): ALLUMAGE /
Les B.P. mécaniques illuminés doivent être équipés
d'une borne N séparée.
Système 2000 Insert de relais libre de potentiel
l'adaptateur de com-
mutation et variation
de lumière comme
sur l'insert à relais
libre de potentiel
EXTINCTION
(commutation)
2/05
fig. B
µ
N 1 L
N
(5)
L
(1)
(2)
1
L
1
L
N
(3)
(4)
Page 2 de 3
