Installation et montage
1.
2.
3.

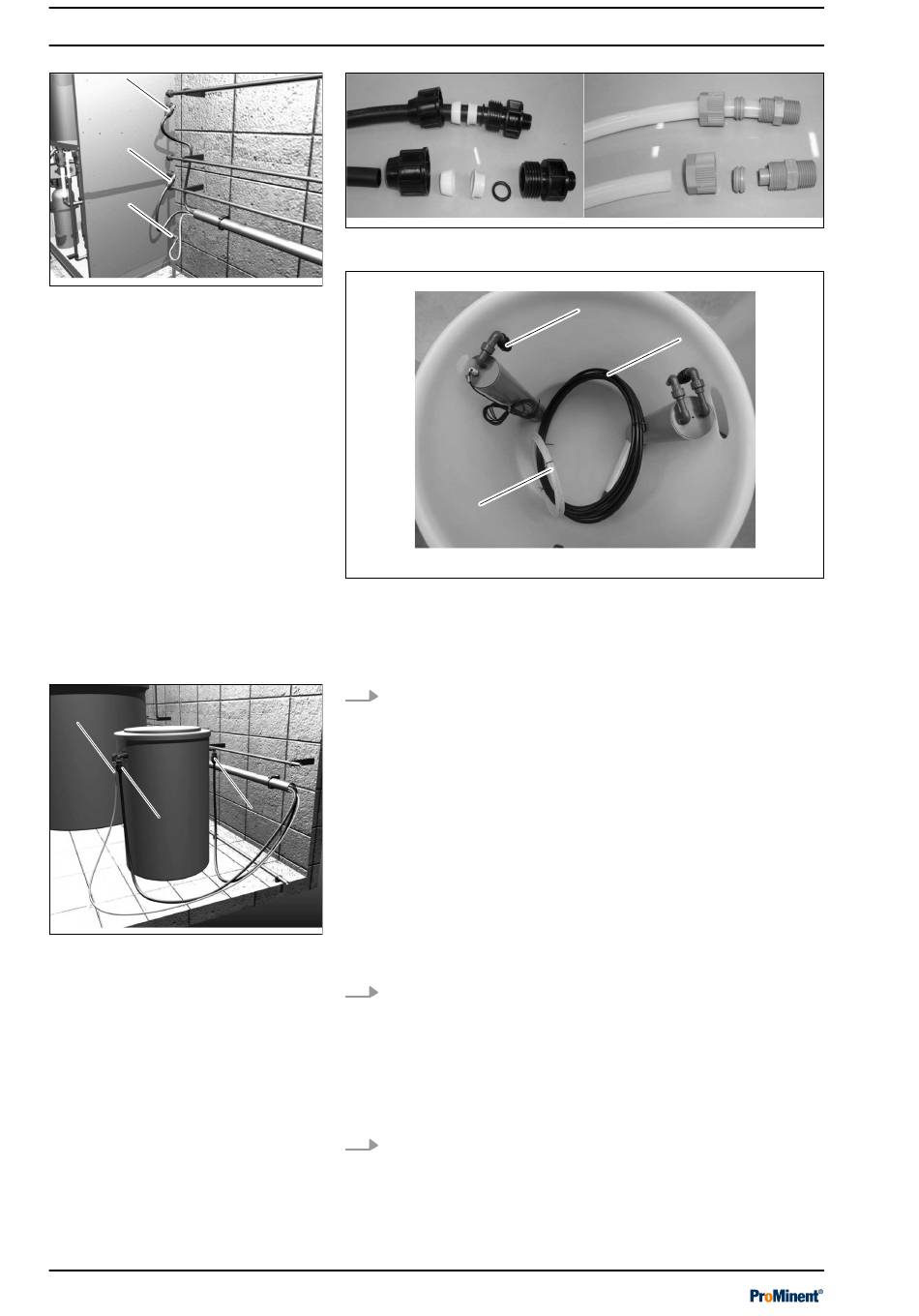

Fig. 14 : Accouplements en PE pour
le raccordement entre l'installation et
le réservoir de saumure
3.
2.
Fig. 17 : Accouplements
1. Accouplement en PE « Remplis‐
sage réservoir de saumure »
2. Accouplement en PE « Cellule à
membrane saumure »
3. Accouplement pour tuyau transpa‐
rent « Adoucisseur saumure »
30
Fig. 15 : Raccords d'accouplement PE
A1718
Fig. 16 : Réservoir de saumure avec tuyaux et accouplement
1. Accouplement PE prêt dans le réservoir de saumure
2. Tuyau en PE 1,8 mm noir
3. Tuyau en nylon 8 mm blanc transparent
27.
Raccordez ensuite les accouplements en PE comme indiqué
sur la Fig. 14 à l'installation.
Les raccords de l'accouplement en PE sont représentés sur
la Fig. 15 . Veillez à ce que le tuyau pénètre entièrement
dans l'accouplement.
Un tuyau en PE 1,8 mm (Ø 16 mm) se trouve dans le réser‐
1.
voir de saumure. Le tuyau en PE (2) est noir. Le tuyau en PE
a une longueur de 5 m.
Raccordez le tuyau en PE entre le raccord « Remplissage
réservoir de saumure » de l'installation et le raccord Ø
16 mm (1) du réservoir de saumure.
Raccordez le tuyau en PE 1,8 mm (2) entre le raccord « Cel‐
A1721
lule à membrane saumure » de l'installation et le raccord de
Ø 16 mm du réservoir de saumure.
28.
Raccordez le tuyau en nylon 8 mm transparent (3) entre le
raccord « Adoucisseur saumure » de l'installation et le rac‐
cord de Ø 10 mm du réservoir de saumure.
Un tuyau en nylon 8 mm de Ø 10 mm blanc transparent (3)
se trouve dans le réservoir de saumure sur la Fig. 16 .
Raccordez ce tuyau blanc transparent au raccord sur l'instal‐
lation.
29.
Raccordez une conduite en PVCU de Ø 40 mm en guise de
conduite de trop-plein au réservoir de saumure et à la canali‐
sation.
1.
3.
A1719
2.
A1720
