Nemo SX - Module de mesure pour
transformateurs de courants (TI)

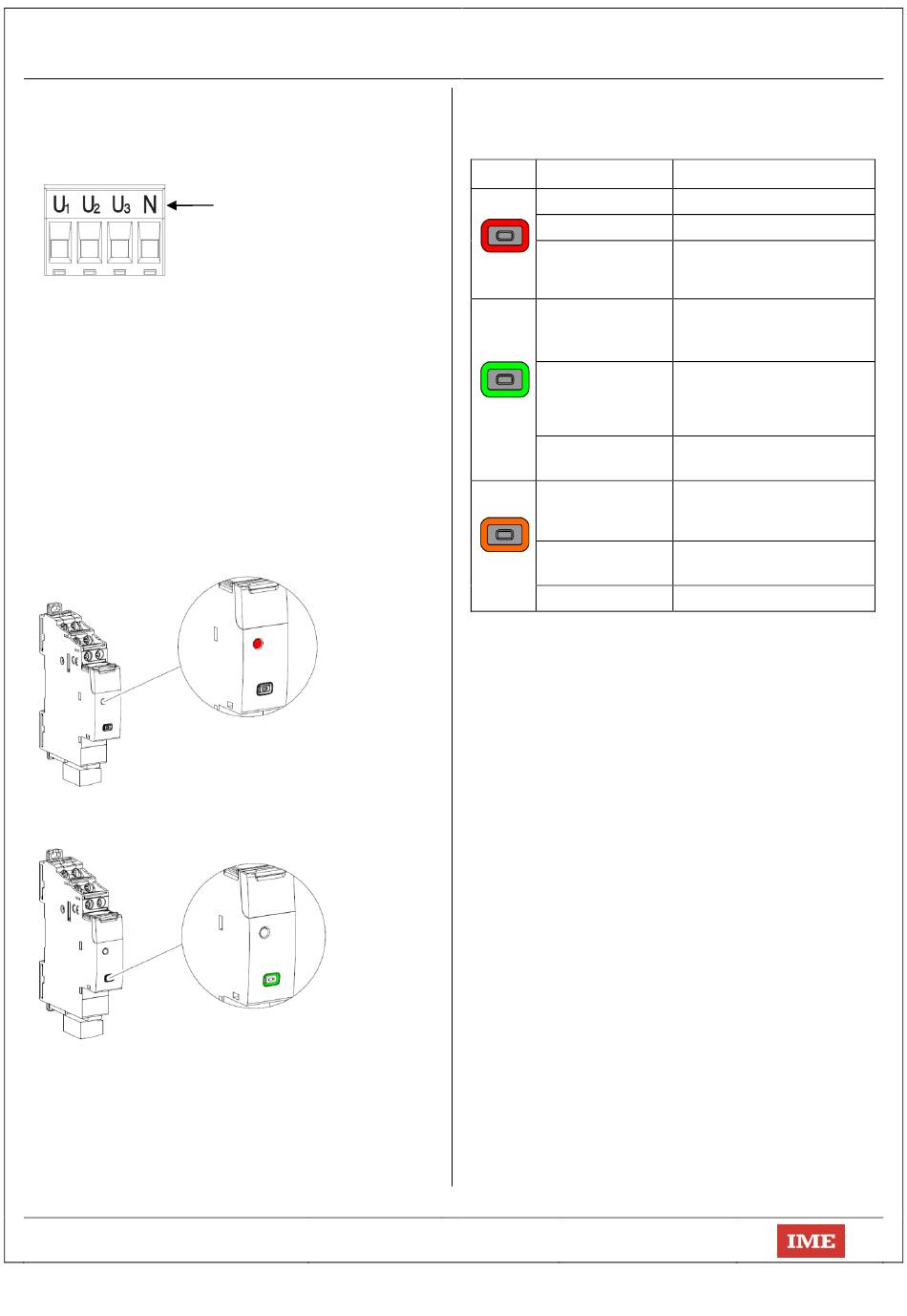

5. CARACTERISTIQUES GENERALES
Marquage du bloc aval amovible noir (câblage de la
tension) :
.
Par tampographie ineffaçable
Résolution de la mesure
. Réglage automatique de la résolution d'affichage pour les chiffres
décimaux et pour les unités de mesure en fonction du rapport de
transformation des transformateurs de courant externes (kTA
¹ kTA= rapport de transformation des TI externes
(ex. 800A / 5A, kTA = 160).
. Temps d'actualisation : 1,1 sec.
Plage de mesure des tores de mesure :
. Max courant primaire des TI(s) : 32 kA
. Max. rapport de transformation des TI externes, kTA = 6400
LED métrologique :
. Le module est équipé d'une LED métrologique qui indique que le
module est en train de compter les données de mesure.
-
Rouge clignotant
une impulsion lumineuse chaque 0,2 Wh
Bouton multifonctions :
. Donne des informations sur l'état de fonctionnement du module
Fiche technique : IDP000165FR_03
(suite)
Séquence des tensions
)
1
Mise à jour le : 07/11/2018
Référence : SXMMT5
5. CARACTERISTIQUES GENERALES
Bouton multifonctions
(suite)
. Différents états & couleurs possibles :
Couleur
Etat
Clignote lentement
Clignote rapidement
Fixe
(suite à une
rouge
pression de plus de 20
secondes du bouton)
Clignote lentement
Clignote rapidement
(suite à une pression
de 10 secondes du
vert
bouton)
Fixe
Clignote lentement
Clignote rapidement
orange
Fixe
Créée le : 27/09/2017
(suite)
:
Signification
Erreur (ex. erreur d'adressage)
Non applicable
Réinitialisation complète
[Toutes les mises à jour du
firmware sont conservées]
Système en cours d'exécution.
Attendre jusqu'à ce que la LED
devienne fixe.
Mette en "Stand-by" le module
NEMO SX (pas d'action ni de
communication possible)
Fonctionnement du système :
OK
Création d'un lien avec la
procédure ˝Fonction Relier˝
(voir § suivant)
Mise à jour du firmware en
cours
Non applicable
5 / 17
