Nemo SX - Module d'alimentation
& Connectique

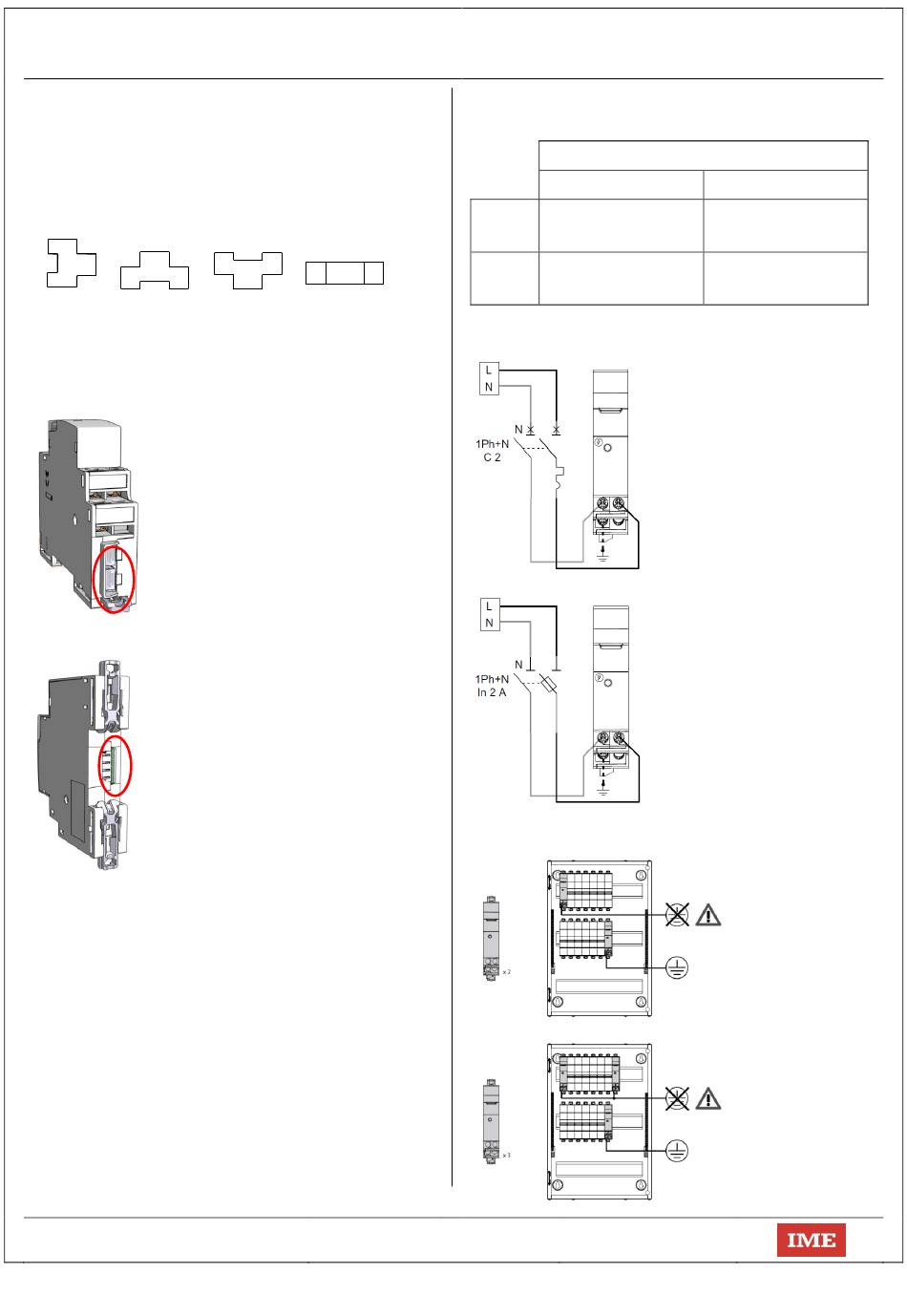

4. MISE EN SITUATION - RACCORDEMENT
. Module d'alimentation
Fixation :
. Sur rail symétrique EN/IEC 60715 ou rail DIN 35
Positionnement de fonctionnement :
.
Vertical
Horizontal
Alimentation :
Tension primaire : 95÷250 V~
Tension secondaire : 12 VDC 500 mA
. 2 possibilités :
par cordons communicants (réfs SXAC250/500/1000) pour une
connexion aval via des connecteurs dédiées.
par rails communicants (réfs SXAR18/24/36) pour une connexion
arrière via des connecteurs dédiés.
Bornes :
. Profondeur : 8 mm
. Longueur de dénudage : 8 mm
Tête de vis :
. Mixte, fendue et Pozidriv n°1 (UNI7596 type Z1).
Couple de serrage recommandé :
. 1 Nm.
Outils recommandés :
. Pour les bornes : tournevis Pozidriv n°1 ou à lame de 4 mm.
. Pour l'accrochage : tournevis à lame 5,5 mm (6 mm maximum)
. Pour la configuration des micro-switch : tournevis à lame de 2 mm
Fiche technique : IDP000163FR_03
(suite)
A l'envers
Sur le côté
Mise à jour le : 07/11/2018
Références : SXAR18/24/36, SXAC250/500/1000, SXACA,
SXARC, SXAA230
4. MISE EN SITUATION - RACCORDEMENT
Capacité des bornes :
Sans embout
1 x 0,5 mm² to 1,5 mm²
Câble
rigide
2 x 1,5 mm²
1 x 0,5 mm² to1,5 mm²
Câble
souple
2 x 1,5 mm²
Schéma de câblage :
. Module d'alimentation protégé par un disjoncteur :
. Module d'alimentation protégé par un fusible :
Note : Lorsqu'il y a plusieurs modules d'alimentation dans un
système, seul un doit être relié à la terre
Créée le : 26/09/2017
(suite)
Câble cuivre
Sans embout
1 x 0,5 mm² to 1,5 mm²
2 x 1,5 mm²
1 x 0,5 mm² to1,5 mm²
2 x 1,5 mm²
4 / 15
