8.2
Description
Activation du mode
calibrage pas-à-pas
Calibrage dans l'axe X
pas à pas
Réglage de la précision
6.
Régler le deuxième axe du Rugby en tournant le laser de 90° de
façon à ce que cet axe soit perpendiculaire au mur. Attendre la fin
de l'autocalage du Rugby.
7.
Marquer la position du faisceau.
8.
Tourner le laser de 180° et attendre la fin de l'autocalage.
9.
Marquer le côté opposé du deuxième axe.
Le Rugby se trouve dans la plage de tolérance si les quatre marques
☞
se situent dans une plage de ± 1.5 mm (1/16") du centre.
Ajustement de la précision d'autocalage

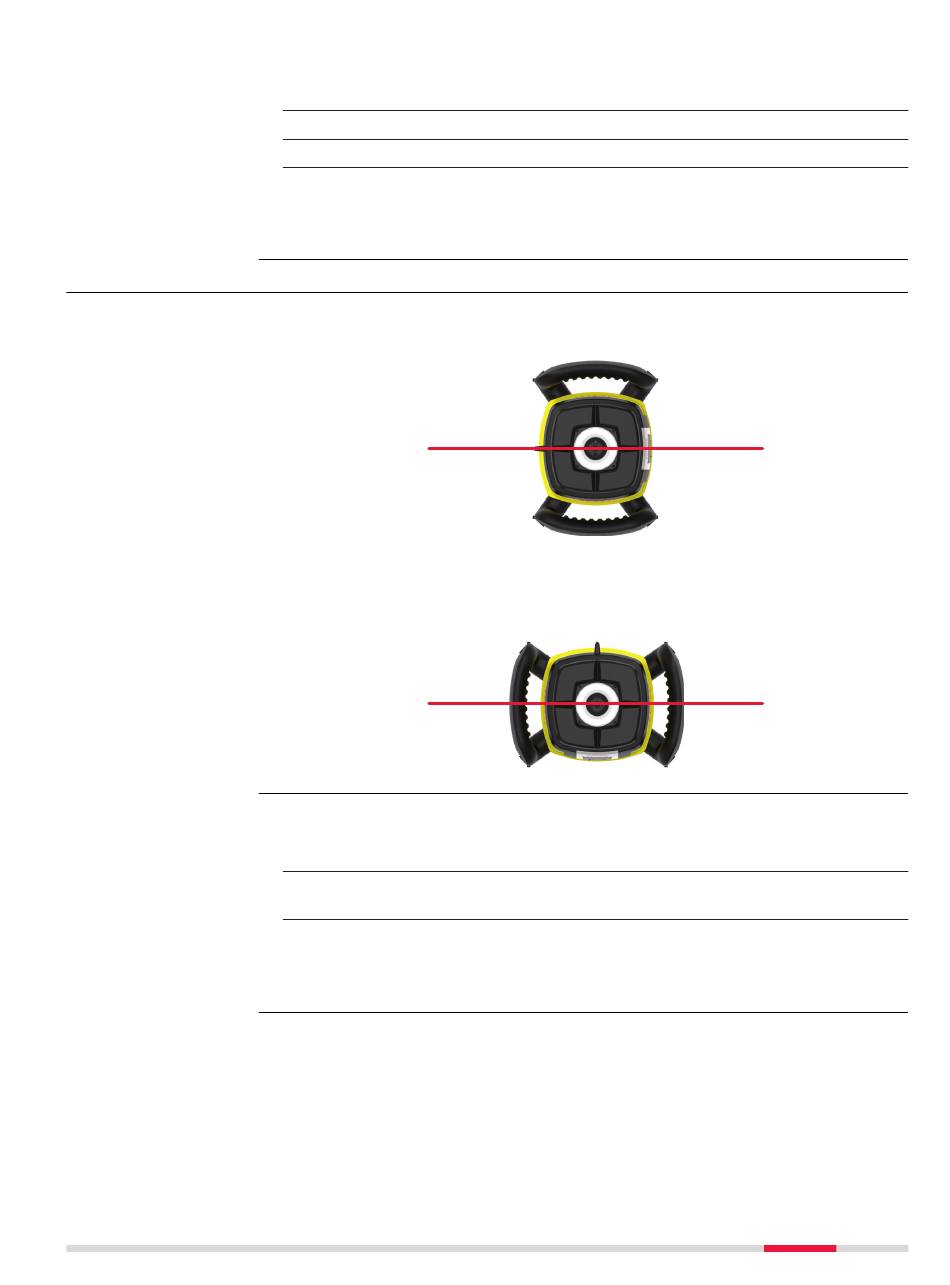

En mode Calibrage, l'écran de calibrage de l'axe X indique des changements
par rapport à l'axe X.
0015891_001
L'écran de calibrage de l'axe Y indique des changements par rapport à l'axe
Y.
0015892_001
1.
Accéder au menu Calibrage.
Accéder au menu Calibrage et sélectionner Calibrage XY. Se repor-
ter au paragraphe
2.
Appuyer sur le bouton OK / Pente pour basculer de l'écran de l'axe X
à l'écran de l'axe Y.
3.
Modifier les valeurs selon les besoins.
En mode Calibrage, la LED ne clignote pas et la tête laser continue à
☞
tourner.
A l'activation du mode Calibrage, l'écran de calibrage axe X apparaît :
4.3.3 Menu Set 2-Écran
X
Y
tactile.
89
