1. Introduction & Characteristics

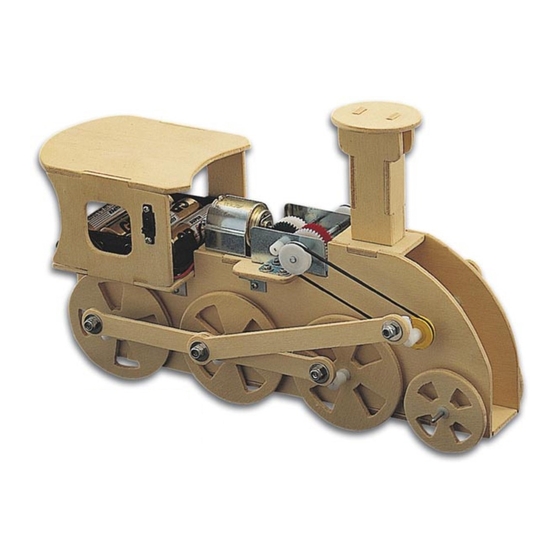

Thank you for buying the KNS6 ! Read this manual carefully before bringing the KNS6 into use.
• Familiarise yourself with the operation of transmissions steered through gears or pulleys.
• Easy to build, no glue or soldering required.
• Dislodge the pre-cut pieces when you need them and not before. Sand the jagged edges before use (sandpaper
included)
• The kit is powered by 2 AA-batteries (not included).
The kits of the KNS-series are supplied with prepunched boards, a gearbox, gears, shafts, a switch, a motor, a
battery holder and all necessary parts.
Note that the figures with the assembly instructions can be found in the second folder "KNS6 – Figures"!!!
2. Parts List
Part n°
Quant.
1
1
2
1
3
1
4
1
5
1
6
1
7
5
8
1
9
1
10
1
11
1
12
1
13
1
14
1
15
2
16
2
3. Prepunched Boards (see "KNS6 – Figures
4. Assembly (see also "KNS6 – Figures
Fig. 3 : The gears (n°9/10/11/12) should be placed to the left of the pinion gear (n°8). Note that the protruding
edge should point towards the metal case.
Fig. 4 : Screw 1 x piece n°32 on boards 1 & 2 and attach them to boards n°3 & 4.
KNS6
KNS6 – TRAINMECH
Description
gearbox
battery holder
motor DC 6V
slide switch with wire
metal shaft (2 x 40mm)
metal shaft (3 x 52mm)
metal shaft (2 x 60mm)
pinion gear 10T (white)
face gear (36T/14T)
gear 36T/0T
gear (36T/14T)
gear (36T/14T)
wire with terminal (yellow)
wire with terminal (green)
belt (40 x 1.2mm)
pulley (15 x 2.9mm)
)
"
Part n°
Quant.
17
2
18
2
19
8
20
3
21
8
22
4
23
2
24
2
25
8
26
32
27
2
28
10
29
10
30
10
31
8
32
13
)
"
1
Description
pulley (15 x 1.9mm)
nylon post (H = 6mm)
nylon post (H = 3mm)
PVC tube (15 x 1.5mm)
nut M3
screw (3 x 12mm)
screw (3 x 16mm)
screw (3 x 20mm)
washer (3.2 x 10 x 0.5mm)
self-tapping screw (2 x 4mm)
self-tapping screw (2 x 6mm)
nylon pad (5.6 x 4.8 x 1.95mm)
nylon pad (Ø8mm)
nylon pad (6.6 x 4.8 x 2.1mm)
nylon connector (N-shaped)
fixing plate (L-shaped)
VELLEMAN
