Instructions de montage et mode d'emploi

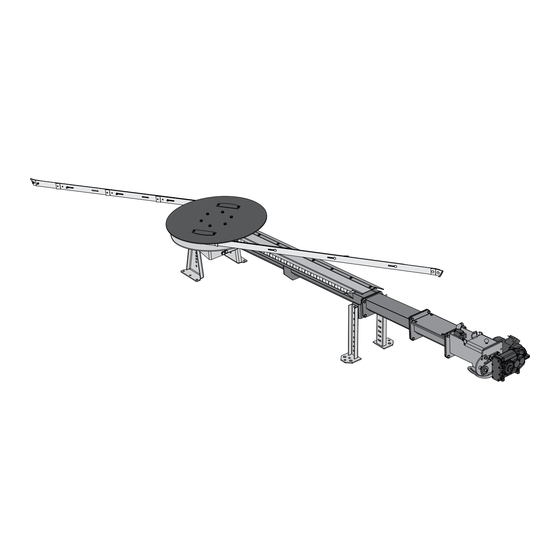

Mélangeur à lames de ressort FBR
Traduction des instructions de montage et du mode d'emploi d'origine en langue allemande pour le
personnel qualifié et l'utilisateur !
Lire et respecter les instructions et les consignes de sécurité !
Sous réserve de modifications techniques, d'erreurs typographiques et d'impression !
M0741021_fr | Édition 18/10/2021
Publicité
Table des Matières
Sommaire des Matières pour Fröling FBR
- Page 1 Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR Traduction des instructions de montage et du mode d'emploi d'origine en langue allemande pour le personnel qualifié et l'utilisateur ! Lire et respecter les instructions et les consignes de sécurité ! Sous réserve de modifications techniques, d'erreurs typographiques et d'impression !
-
Page 2: Table Des Matières
5.3.4 Chargement par soufflage de combustible d'un silo vide avec mélangeur ........ 37 5.3.5 Vidage du silo ..........................38 5.4 Pendant le fonctionnement ........................38 5.5 Mise hors service..........................39 5.5.1 Démontage ..........................39 M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... - Page 3 6 Entretien de l’installation..........................40 6.1 Travaux d’entretien par l’exploitant....................... 41 6.2 Travaux d'entretien par le technicien....................43 6.3 Pièces détachées ..........................43 7 Résolution des problèmes.......................... 44 M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR...
-
Page 4: Généralités
Le respect des dispositions ouvertes et le contrôle de l'intégration correcte doivent être confirmés dans la déclaration de remise de la déclaration d'incorporation (comprise dans la documentation totale fournie). M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 5: Description Du Fonctionnement
à travers le dispositif de prévention de retour de feu (clapet coupe-feu ou écluse rotative) dans la vis de chargement de la chaudière située en dessous ou dans une autre vis sans fin. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 6: Sécurité
à modérées. REMARQUE La situation dangereuse peut survenir, et si les mesures correspondantes ne sont pas observées, elle entraîne des dommages matériels ou environnementaux. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 7: Utilisation Conforme
Les travaux autres que ceux indiqués ci-dessus (de réparation par exemple) doivent être exécutés uniquement par un chauffagiste autorisé par FROLING SARL ou par le service d'assistance Froling. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 8: Combustibles Autorisés
Programme de certification ENplus ou DINplus Remarque générale : vérifier avant le remplissage du silo s'il présente de la poussière de granulés et le nettoyer si nécessaire ! M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 9: Qualification Du Personnel
Seul un utilisateur formé est autorisé à utiliser l'installation ! L'utilisateur doit en outre avoir lu et compris les instructions mentionnées dans la documentation. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 10: Équipement De Protection Du Personnel Opérateur
Installation de chauffage – isolation acoustique EN ISO 13857 Sécurité des machines - Distances de sécurité empêchant les membres supérieurs et inférieurs d'atteindre les zones dangereuses M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 11: Exigences Pour Le Lieu D'installation
Conserver la clé en lieu sûr ! Il est interdit d'approcher une flamme, une lumière nue et de fumer ! Protéger le combustible de l'humidité. Apposer ce panneau de façon bien visible dans la zone d'accès du silo ! M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 12: Dispositifs De Sécurité
Dispositif de surveillance de la température dans le silo de combustible (conforme au TRVB H118, en Autriche uniquement) activant le(s) dispositif(s) d'alarme du client en cas de dépassement d'une température de 70 °C dans le silo. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 13: Risques Résiduels
Des morceaux de mur et de crépi détachés peuvent obstruer le système d'extraction ou perturber le transport de matériau dans la chaudière et causer ainsi une défaillance de l'installation Ä Dans ce cas : M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... - Page 14 Par conséquent : r N'utiliser que les combustibles mentionnés au chapitre « Utilisation conforme à l'utilisation prévue » de ce mode d'emploi. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR...
-
Page 15: Caractéristiques Techniques
Lors du fonctionnement avec des granulés, ne pas dépasser un angle d'inclinaison α de 5° Ä En règle générale, le mélangeur doit être posé le plus plat possible dans la mesure permise par le bâtiment M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 16: Dimensions Du Silo
L'extraction doit être positionnée de façon à ce que l'arête de cisaillement (transition du bac ouvert au bac fermé) se trouve à une distance d'au moins 200 mm du mur. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 17: Caractéristiques Techniques
400 V CA / 50 Hz d'entraînement – Puissance 0,25 kW 0,55 kW Vis de transfert Vitesse de sortie de l'engrenage 4-5 tr/min 10-11 tr/min Coupe-circuit 24 VDC M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 18: Montage
Ä L'humidité peut endommager les différentes pièces, en particulier le moteur. 4.2 Lieu d'installation Lors de la planification du silo à combustible, respecter les instructions d'exécution suivantes : M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 19: Perforation Du Mur
Dans la pratique, une ouverture de 500 mm x 500 mm est suffisante. Noter en outre que le bac ne doit pas être lié au mur et doit être pourvu d'un revêtement élastique. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 20: Monter Le Mélangeur À Lames De Ressort
Bac de transfert (percée dans le mur) Écart pour la tête du mélangeur (pour le FBR 150) Bac fermé (côté chaufferie) Jeu d'accessoires Tête de mélange M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 21: Monter L'engrenage Et Le Bac D'alimentation
Placer le plateau intermédiaire au-dessus de la console avec l'engrenage conique et le monter sur la bride du bac ouvert - 4 vis à tête hexagonale M16 × 35 M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... - Page 22 Enfoncer au marteau l'ancrage pour charges lourdes dans les trous et le serrer avec une clé 6 pans (ouverture 17 mm) r Raccourcir les pieds réglables avec une meuleuse d'angle, jusqu'à ce que les bras mélangeurs n'aient plus d'obstacle M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR...
- Page 23 ▪ Tôle d'avance (C) – Si aucun faux-plancher n'est utilisé REMARQUE ! L'extrémité arrière de la plaque de la tôle de protection repose sur le bord tranchant (D) du bac ouvert. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR...
-
Page 24: Montage Du Mélangeur
4 | Montage 4.3.3 Montage du mélangeur r Pour le FBR 150 : Monter les tôles de couverture sur le plateau intermédiaire - 8 vis à tête hexagonale M10 × 16 r Pour le FBR 150 : Positionner l'écartement pour la tête de mélangeur sur l'engrenage conique r Monter la tête du mélangeur sur l'engrenage conique ou sur des rondelles... -
Page 25: Montage D'un Broyeur De Fibres (Facultatif)
Fixer la mâchoire de serrage (C) et la mâchoire coupante (E) sur l'arbre de la vis sans - 2 vis à tête cylindrique M8 × 25 r Bloquer les vis avec de la Loctite (réf. Froling : 50378) M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 26: Poser La Partie Supérieure Du Puits Et L'unité D'entraînement
Ä Écart entre la broche et le bout de la vis sans fin : 150 mm r Fixer le support de couple (C) sur le motoréducteur comme illustré - 8 vis à tête hexagonale M8 × 20 M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 27: Montage Avec La Vis Sans Fin Ø150
Fixer la plaque de bridage (C) avec un joint (D) sur la partie supérieure du puits - 4 vis à tête hexagonale M12 × 35 M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... - Page 28 Tourner le motoréducteur avec le support de couple de 180° et le monter comme indiqué plus haut sur le bout et le support de couple M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR...
-
Page 29: Monter Les Pièces Rapportées
Monter la douille immergée (C) du gicleur sur le manchon latéral Préparer le motoréducteur : r Démonter les fixations de transport r Monter la vis d'évacuation d'air fournie sur le point le plus haut M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 30: Monter Les Lames De Ressort
Répéter ces étapes pour chaque bloc ressorts r Monter les tôles de protection sur la tête de mélange - 2 vis à tête hexagonale M8 × 16 par tôle de protection M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 31: Poser Le Pied Réglable Dans La Chaufferie (Option)
Fermer le trou dans le mur côté silo et côté chaufferie avec un revêtement non inflammable REMARQUE Le bac de transfert ne doit pas être lié (bétonné) au mur sous peine de transmission des bruits dans tous les murs ! M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 32: Surveillance De Température Dans Le Silo De Combustible (Tüb)
Passer la sonde à travers le mur à un endroit approprié et la pousser dans la plaque de détection Ä ATTENTION : Ne pas plier le tube capillaire ! r Câblage supplémentaire du/des dispositif(s) d'alerte sur site conformément aux instructions de montage jointes M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 33: Raccorder L'installation
Poser avant la soupape de sécurité thermique une vanne de fermeture et un raccord vissé Ä Important pour un démontage aisé en cas de travaux d'entretien ! M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 34: Fonctionnement De L'installation
Vérifier le bon fonctionnement du disjoncteur-protecteur du moteur d'entraînement r Contrôler le raccordement du gicleur Une fois ces contrôles effectués : r Remplir le silo de combustible M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 35: Remplissage Du Silo De Combustible / Ajout De Combustible
Il est possible de remplir le silo s'il y a encore suffisamment de combustible dans le silo (tête du mélangeur complètement recouverte de combustible / bras du mélangeur non déployés). r Charger du combustible par l'ouverture de remplissage M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 36: Chargement De Combustible D'un Silo Vide Avec Mélangeur
Fermer toutes les ouvertures du silo de sorte à étancher contre la poussière r Souffler le combustible dans le silo M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 37: Chargement Par Soufflage De Combustible D'un Silo Vide Avec Mélangeur
Si le silo est entièrement vide et qu'il ne reste plus de combustible à répartir à la main : r Contacter Froling et ne remplir le silo de combustible qu'après avoir consulté Froling M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 38: Vidage Du Silo
REMARQUE ! Voir le mode d'emploi de la commande de la chaudière REMARQUE Le transport de bois déchiqueté ou de granulés au moyen d'une vis de transfert entraîne forcément une émission de bruit. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 39: Mise Hors Service
La mise au rebut doit être réalisée conformément aux directives/prescriptions nationales en vigueur. r Les matériaux recyclables triés et nettoyés peuvent être apportés au centre de recyclage. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 40: Entretien De L'installation
Une inspection et un nettoyage mal effectués ou incomplets du désilage peuvent entraîner des défauts graves et causer par la suite des accidents et des dégâts matériel ! Par conséquent : r Effectuer l'entretien du désilage conformément aux instructions ! M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 41: Travaux D'entretien Par L'exploitant
Contrôler l'usure des blocs ressorts Ä La distance entre les blocs ressorts et la tôle de protection sur le bac ouvert doit être de 10 mm min. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... - Page 42 Ä Aucune fuite d'huile importante ne doit être constatable. r Vérifier que les vis de la plaque de serrage sont bien Plaque de serrage des serrées et les resserrer si nécessaire blocs ressorts M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR...
-
Page 43: Travaux D'entretien Par Le Technicien
REMARQUE Le montage d'autres pièces que celles d'origine annule la garantie. r N'utiliser que des pièces détachées d'origine lors du remplacement de composants/ de pièces. M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... -
Page 44: Résolution Des Problèmes
▪ Le fusible du bâtiment (disjoncteur différentiel) ou le fusible d'un composant s'est désenclenché Défauts internes : ▪ ils s'affichent comme messages de défaut sur le régulateur de la chaudière voir le mode d'emploi de la chaudière M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR... - Page 45 Notes M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR...
- Page 46 M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR...
- Page 47 M0741021_fr | Instructions de montage et mode d'emploi Mélangeur à lames de ressort FBR...
-
Page 48: Adresse Du Fabricant
Adresse du fabricant Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0 +39 (0) 471 060460 +33 (0) 388 193 269 info@froeling.com...
