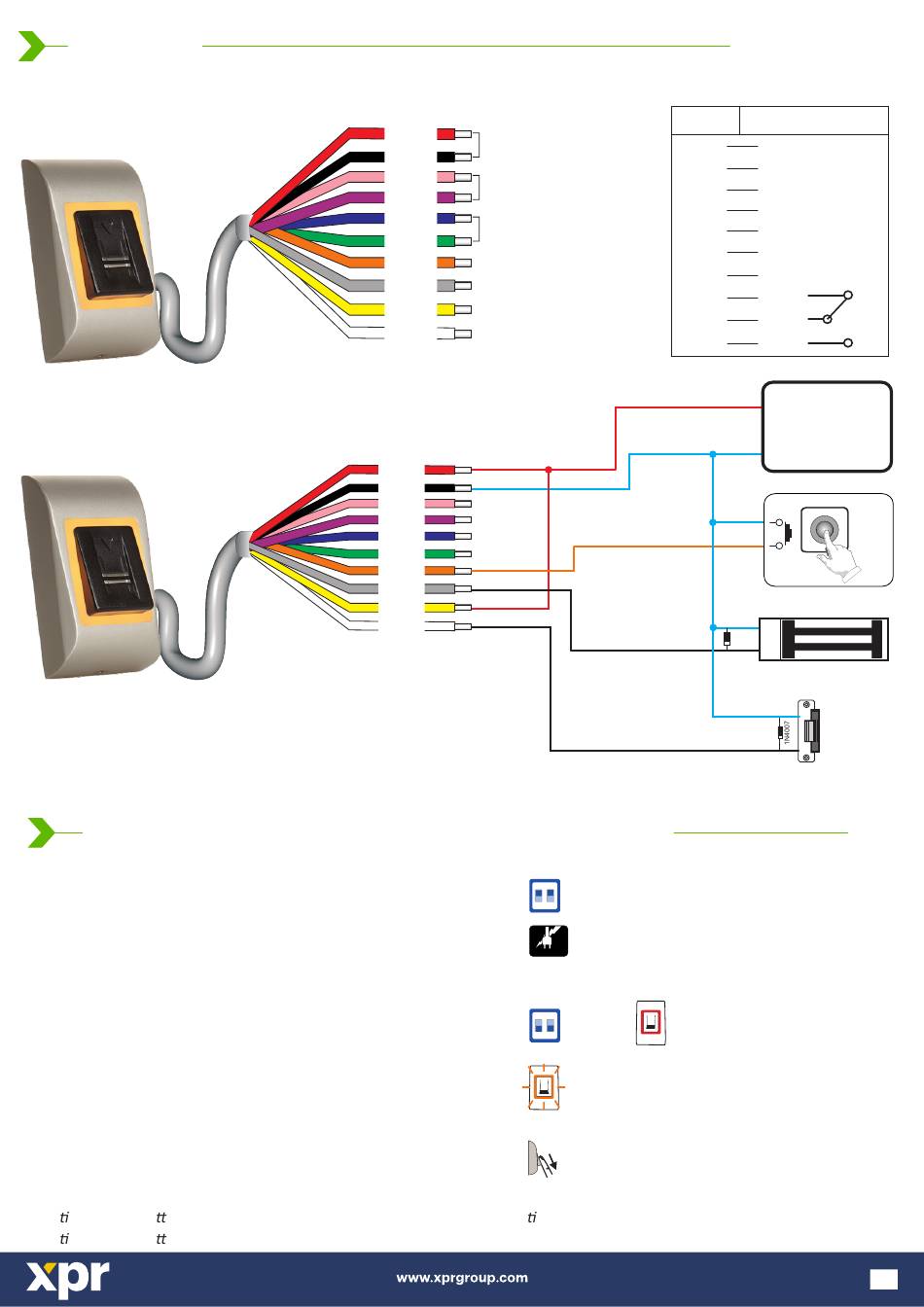

CÂBLAGE

AJOUT DE L'EMPREINTE D'ADMINISTRATEUR

1. Mettre le dipswitch n° 2 en position MARCHE.
2. Réinitialiser l'alimentation de l'appareil.
3. Attendre le temps d'un bip long + plusieurs bips courts
4. Mettre le dipswitch en position ARRÊT. (les bips courts
s'arrêteront)
5. Attendre environ 15 secondes pour que la LED clignote en
orange.
6. Faire glisser le doigt à empreinte maître au moins 6 fois.
(Jusqu'au bip Ok)
Aver ssement : Ce e procédure supprime aussi l'empreinte de tous les u lisateurs et installateur.
Aver ssement : Ce e procédure séparera l'unité de relais connectée (RTT, DINRTT ou RU2)
Rouge
12V DC
Noir
GND
A
Rose
RS485
B
Violet
Bleu
Tamp
Vert
Orange PB
NC
Gris
COM
Jaune
Blanc NO
+
Rouge
_
Noir
Rose
Violet
Bleu
Vert
PB
Orange
NC
Gris
COM
Jaune
Blanc
NO
ON
1 2
12/24V AC/DC
ON
1 2
Couleur
Rouge
Noir
Vert
Bleu
Orange
Rose
Violet
Gris
Jaune
Blanc
GND (PB)
1N4001
Diode
Verrouillage électro-magnétique
No.2
No.2
x 6
Connexion
12V DC
GND
Tamper
Tamper
Push Button
A (RS485)
B (RS485)
NC
Relay
COM
(2A)
NO
+
12VDC
ALIMENTATION
_
_
+
-
Gâche
électrique
+
