FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l'applicazione del bruciatore alla caldaia, la regolazione e il col-
laudo, devono essere eseguiti nell'osservanza del manuale d'istruzione della caldaia stessa, compreso il controllo del-
la concentrazione di CO e CO
A seconda della portata richiesta dalla caldaia vanno definiti: l'ugello, la pressione della pompa, la regolazione
della testa di combustione e la regolazione della serranda dell'aria, secondo la tabella seguente.
I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).
Sono riferiti al 12,5% di CO
Pressione
ritardatore
Ugello
Piccola fiamma Grande fiamma
GPH Angolo
3,00 60°
3,50 60°
4,00 60°
4,50 60°
5,00 60°
5,50 60°
6,00 60°

4.2 UGELLI CONSIGLIATI

Monarch tipo R
Delavan tipo W (fino a 3,00 GPH)
Delavan tipo B (oltre i 3,00 GPH)
Steinen tipo S
Danfoss tipo S

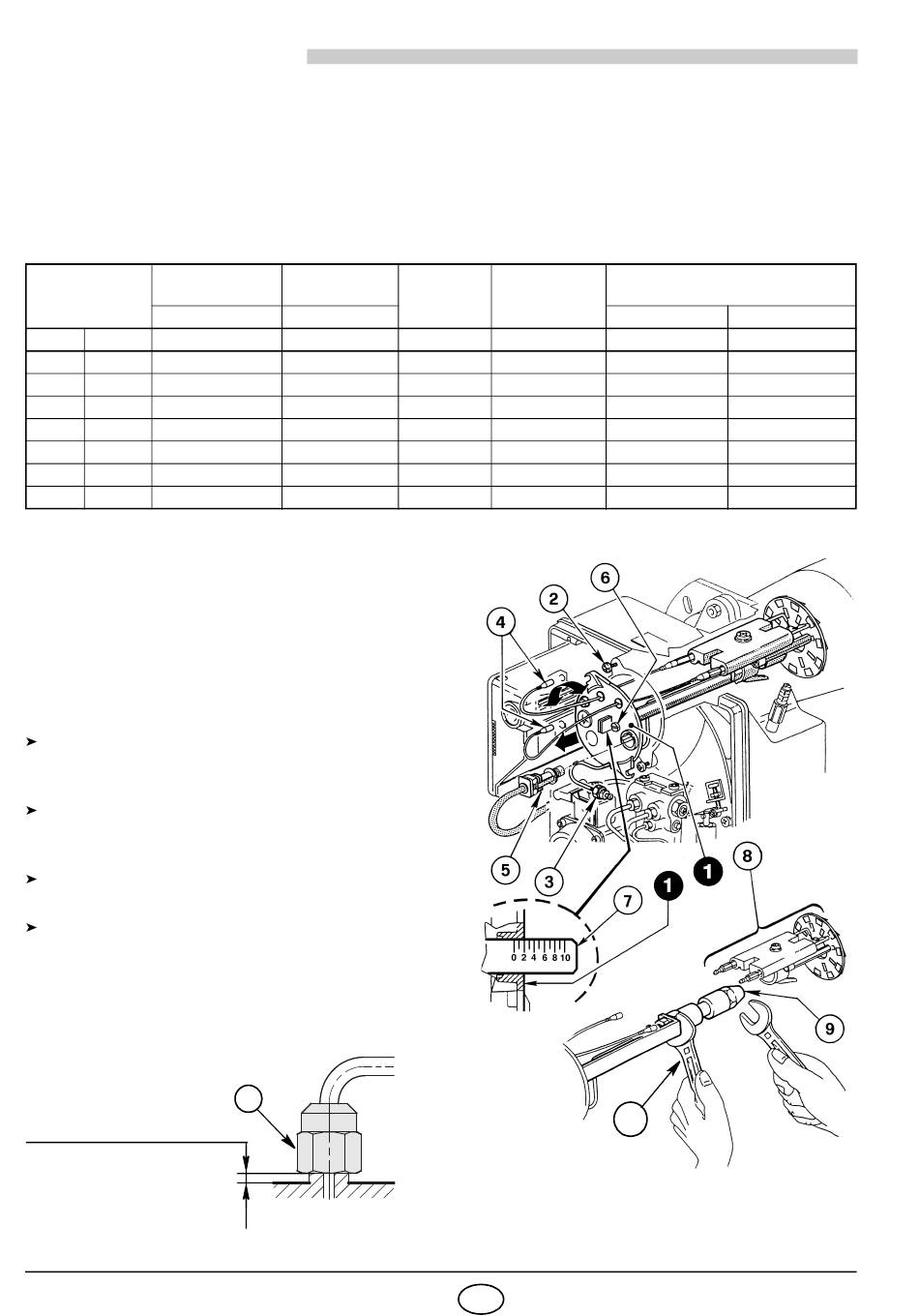

P E R M O N TA R E L' U G E L L O E S E G U I R E L E
SEGUENTI OPERAZIONI (vedi fig. 12)
Estrarre il gruppo portaugello (1) dopo aver allenta-
to le viti (2), svitato il dado (3), sfilato i cavetti (4)
dall'apparecchiatura e la fotoresistenza (5).
Sfilare i cavetti (4) dagli elettrodi, estrarre dal grup-
po portaugello (1) il gruppo supporto elica (8) do-
po aver allentato la vite (3, fig. 13, pag. 7).
Avvitare l'ugello (9) correttamente stringendolo
come mostrato in figura.
Nella versione testa lunga la chiave di presa (10)
deve bloccare la parte di prolunga che porta
l'ugello.
Attenzione
Al rimontaggio del gruppo portaugello avvitare il da-
do (3) come mostrato in figura sotto.
SERRARE SENZA
PORTARE A BATTUTA
2788
nei fumi, della loro temperatura e di quella media dell'acqua della caldaia.
2
, al livello del mare e con temperatura ambiente e del gasolio a 20 °C.
2
Pressione
pompa
bar bar
9 15
9 15
9 15
9 15
9 15
9 15
9 14
D5684
3
Portata Regolazione
bruciatore testa
kg/h ± 4% Tacca
13,5 0
15,7 0
18,0 2
20,2 4
22,4 6
24,7 8
26,0 10
Fig. 12
S7686
6 I
Regolazione serranda aria
Piccola fiamma Grande fiamma
Tacca Tacca
0,4 1,3
0,5 2,0
0,7 2,5
0,8 3,0
0,9 3,7
1,1 5,8
1,3 6,0
10
