  • Page 3 Spectroscope Alpy 600 Guide d’utilisation Olivier Thizy (olivier.thizy@shelyak.com) François Cochard (francois.cochard@shelyak.com) Février 2014 Ref. DC0020 - rev B...

  • Page 4: Table Des Matières

    1.3 Les éléments de l’Alpy 600 ........
  • Page 5 7.2 Utiliser l’Alpy 600 avec un APN ........

  • Page 6: Prérequis

    Nous ne qualité. L’alpy 600 est le module principal de cette parlerons pas des points suivants : famille. Vous pouvez l’utiliser de différentes façons : –...

  • Page 7: Configuration Matérielle

    PLUs (spectre d’une lampe à incandescence) et des spectres de Votre Alpy 600 est livré avec un DVD contenant les calibration avec du néon, de l’argon et de l’hydro- logiciels pour l’observation et la réduction de don- gène (lampe Ne/Ar/He).

  • Page 8: Découvrez Votre Alpy 600

    λ min λ max 1.1 Contenu de la boîte 4 mm 4560Å 6055 Å Quand vous recevez votre Alpy 600, il est en mode 5 mm 4293Å 6322 Å fente, prêt à être monté sur un telescope avec l’adap- 1/2”...
  • Page 9 également inclus : trou de 3mm, fente de 300µm, 100µm et 50µm, trou de 25µm Longueur de fente sauf pour trou de 25µm Interface mécanique M42 x 0.75mm standard Bague-T (aussi appelée T2) 1.1 – Spécifications Alpy 600 ABLE 1.1 – Dimensions Alpy 600 (en mm) IGURE...

  • Page 10: Interfaces Mécaniques

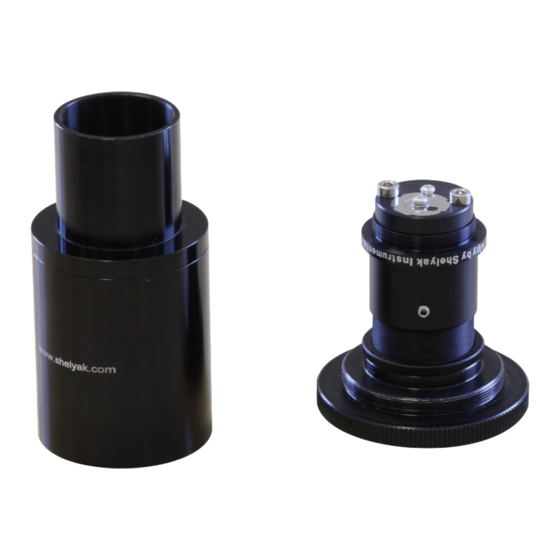

    L’interface caméra est au standard monture T (M42 x 0.75mm) Vous avez maintenant devant vous tous les éléments de l’Alpy 600 : le corps (avec la lentille objectif et Le même filetage est utilisé de chaque côté du corps l’adaptateur caméra), l’élément central, le corps ex- externe.

  • Page 11: Observation Visuelle

    La bague 31.75mm a un filetage interne pour les filtres couramment utilisés en astronomie (M28.5 x 0.6mm) : vous pouvez ainsi ajouter un filtre devant votre Alpy 600 - voire l’utiliser pour tester les courbes de réponses de vos filtres. Le ciel (spectre solaire) montre un spectre continu...

  • Page 12: Principe De L'alpy 600

    – tout est affaire de compromis en spectroscopie. L’oeil peut regarder directement derrière l’élement coeur de l’Alpy 600 car la lumière dispersée en sort Dans un (bon) télescope ou une (bonne) lunette, sous forme de rayons parallèles semblant venir de l’in- sous un (bon) ciel, les étoiles sont quasiment ponc-...

  • Page 13: Les Différentes Fentes

    Changer la fente La lentille objectif, partie intégrante du corps in- terne du Alpy 600, est visible sur l’image suivante : Il est facile de changer la fente. La fente est un disque fixé avec deux vis. Enlevez la vis externe et déserrez légèrement la vis pivot.
  • Page 14 Alpy 600 - Guide d’utilisation Fente standard : 25µm Trou de 25µm Trou de 3mm (mode sans fente) Fente large 300µm 1.3 – Quelques fentes de l’Alpy 600 ABLE...
  • Page 15 CHAPITRE 1. DÉCOUVREZ VOTRE ALPY 600 La fente est un composant fragile de votre spectrographe - prenez en le plus grand soin au moment du changement de fente. Veillez à toujours protéger la fente avec l’adaptateur 31.75mm et le capuchon pour éviter la pous- sière.

  • Page 16: Alpy 600 - Spectroscopie En Mode Fente

    (capteur CCD). Veillez bien à ce que l’optique de Cette optique est dans le corps interne de l’Alpy 600 : l’Alpy 600 ne vienne pas en contact avec le capteur ou le hublot de votre caméra CCD.
  • Page 17 (M42x0.75mm). Si vous utilisez une caméra en monture C, un adaptateur C est disponible en option (voir annexe 7.1.4). Glissez le cœur de l’Alpy 600 dans le corps interne. Il doit pouvoir tourner librement : cela sera utilisé pour mettre le spectre horizontalement dans l’image.
  • Page 18 Alpy 600 - Guide d’utilisation Quand le spectre est focalisé et droit, serrez la bague autour du corps interne pour bloquer la mise au point puis serrez les trois vis pour bloquer l’orientation (spec- tre bien horizontal). Vous devez avoir quelque chose comme cela : Pour focaliser, tournez le corps interne dans l’adap-...

  • Page 19: Couleur Ou Noir & Blanc

    CHAPITRE 2. ALPY 600 - SPECTROSCOPIE EN MODE FENTE tous les pixels sont identiques et parfaitement join- tifs : rien n’est perdu dans la lumière reçue. Quand l’Alpy 600 est focalisé, vous pouvez Dans tous les cas, seule la caméra définit si le spec- enlever le module coeur et le remettre, la fo- tre sera en couleur ou en noir &...
  • Page 20 Alpy 600 - Guide d’utilisation Description Images lumière du soleil lampe halogène (lampe de flat du module de calibration Alpy) flamme de bougie Argon / Neon (module de calibration de l’ Alpy) lampe néon Argon (lampe Habitat) LED blanche Ampoule économique papier bleu éclairé...
  • Page 21 CHAPITRE 2. ALPY 600 - SPECTROSCOPIE EN MODE FENTE =” sont bien à 0 (zéro). Mettez 10.000 dans la case “rayon” (cette valeur est peu importante pour l’ins- tant, il s’agit du rayon de courbure des raies). Déco- chez la case “Auto”, après “Coordonnée Y du spectre”...

  • Page 22: Images De Référence

    Avec un noir de très long temps de pose et un offset, Pour faire une image d’offset, mettez un bou- on peut extrapoler une image de noir pour tout temps chon devant l’entrée lumière du Alpy 600 ou de de pose inférieur.. votre caméra (régulée à la bonne température) Voici l’image typique d’un noir de 300s (en binning...

  • Page 23: Spectre De Plu ( Ou Flat)

    CHAPITRE 2. ALPY 600 - SPECTROSCOPIE EN MODE FENTE 2.4.3 Spectre de PLU ( ou flat) En imagerie classique, une image de PLU (Plage de Lumière Uniforme) est faite avec une lampe qui 2.4.5 Observation typique éclaire uniformément le capteur CCD. En spectrosco- pie à...

  • Page 24: Première Étape : Profil Brut

    Alpy 600 - Guide d’utilisation Le profil est significativement différent du profil ini- tial du fait de l’utilisation des images de référence, Pour le noir, créez également un fichier cosmétique principalement la correction du flat. qui enregistre la liste des points aberrants sur votre image noire maître (les pixels chauds).
  • Page 25 CHAPITRE 2. ALPY 600 - SPECTROSCOPIE EN MODE FENTE Maintenant, double-cliquez sur le profil de chaque En bas de l’écran, ISIS affiche l’erreur RMS résul- côté de la raie d’absorption à 6563 Å. ISIS mesurera tant de la calibration. Elle doit être au maximum de précisément le centre de la raie en pixel ;...

  • Page 26: Troisième Étape : Correction De La Réponse Instrumentale

    Alpy 600 - Guide d’utilisation La loi de calibration peut être établie à partir de tout spectre contenant des raies connues. Il est fortement recommandé d’utili- ser une lampe de calibration pour cela en mode fente. Plus il y aura de raies isolées et bien ré- parties, plus précise sera la loi de calibration.
  • Page 27 CHAPITRE 2. ALPY 600 - SPECTROSCOPIE EN MODE FENTE Pour retirer les raies (qui sont des traces de la di- Vous pouvez comparer avec le spectre théorique vision, et ne font pas partie de la réponse instrumen- G2V (cliquez sur le bouton “comparer”) : tale), double-cliquez de chaque côté, cela remplace...

  • Page 28: Alpy 600 - Spectroscopie Stellaire En Mode Sans Fente

    600 en mode sans fente est le meilleur large ? Vous pourriez le faire, mais le trou per- moyen pour débuter ; mais ce n’est pas le plus simple met de diaphragmer l’instrument à...

  • Page 29: Enregistrer Un Spectre D'étoile

    CHAPITRE 3. ALPY 600 - SPECTROSCOPIE STELLAIRE EN MODE SANS FENTE d’une étoile. Enlevez le cœur de l’Alpy 600 (desserrez les trois vis autour du corps) : Ce coulant peut être monté sur un porte oculaire standard de 31,75mm : Fixez le cœur de l’Alpy 600 sur le coulant 31,75mm...
  • Page 30 Alpy 600 - Guide d’utilisation Vérifiez bien que le spectre est horizontal, avec la bonne orientation (bleu à gauche) : Le corps externe a un filetage au standard T (M42x0,75mm). Si votre porte-oculaire est en 2” (50,8mm), vous pouvez retirer le coulant de 31,75mm, et le remplacer par un adaptateur Assemblez le corps externe et le coulant sur l’Alpy...

  • Page 31: Observation D'étoiles

    CHAPITRE 3. ALPY 600 - SPECTROSCOPIE STELLAIRE EN MODE SANS FENTE Quand la nuit tombe, pointez l’étoile à l’aide du étoiles chaudes) : chercheur du télescope. Prenez une image du spec- tre. Par rapport au spectre du soleil que vous avez fait précédemment, le temps d’exposition doit être large-...

  • Page 32: Réduction Des Données

    Alpy 600 - Guide d’utilisation spectre du fond du ciel avec ISIS (dans le panneau La calibration en longueur d’onde et la courbe de “2. General”, décochez la case “Fond de ciel non reti- réponse instrumentale seront calculées à partir du spec- ré”).

  • Page 33: Seconde Passe

    CHAPITRE 3. ALPY 600 - SPECTROSCOPIE STELLAIRE EN MODE SANS FENTE de l’étoile, mais il est toujours très affecté par la ré- ponse instrumentale. 3.4.2 Seconde passe La loi de calibration en longueur d’onde peut être établie en utilisant les raies de Balmer (raies de l’hy- drogène), qui sont les plus visibles dans le spectre.
  • Page 34 Alpy 600 - Guide d’utilisation Ce spectre est plus large que le nôtre, il va de 1.000 la cible. La loi de dispersion sera la même mais elle to 10.000 Å. Rechargez votre spectre (cliquez simple- devra être décalée pour correspondre à la position de ment sur «...
  • Page 35 CHAPITRE 3. ALPY 600 - SPECTROSCOPIE STELLAIRE EN MODE SANS FENTE Il se peut que vous observiez un (léger) dé- calage dans la loi de calibration d’une étoile à l’autre malgré le recalage que vous avez fait. Cela vient du fait que la loi de dispersion peut dépendre de la position du spectre dans l’image.

  • Page 36: Spectre D'étoile En Mode Fente

    Dans les chapitres précédents, vous avez vu com- Observation avec la fente large ment utiliser l’Alpy 600 en mode fente sur table (cha- L’Alpy 600 comporte plusieurs fentes (voir la sec- pitre 2) puis en mode sans fente sur les étoiles ( cha- tion 1.7).
  • Page 37 étoiles brillantes. Vous avez réussi à mettre l’étoile dans le centre de la fente de l’Alpy 600... maintenant, il faut la garder Avec de l’expérience et si votre télescope est assez pré- ainsi pendant toute l’observation. Cela dépend évi- cis, vous pourrez utilisez votre chercheur (ou mieux demment de la qualité...

  • Page 38: Aller Plus Loin

    , spectre ne dépend – au premier ordre – que du spec- troscope. Le pouvoir de résolution de l’ Alpy 600 – Augmenter la taille du télescope (ce qui explique d’environ R=600 autour de Hα. Le logiciel ISIS cal- pourquoi les astronomes veulent toujours des té-...

  • Page 39: Calibration En Longueur D'onde

    Soyez attentif à la calibration en longueur d’onde. neau “2. General” et entrez le nom du fichier dans Avec un Alpy 600, vous devriez avoir une erreur de le champ “Cosmetic file”. Relancez alors le traitement calibration de l’ordre de 0,5 Å. Faites régulièrement des données.

  • Page 40: Bibliothèque De Noirs

    Nous vous recommandons de préparer vos observa- tions à l’avance. Si vous organisez votre session d’ob- 2. www.shelyak.com - menu spectroscopy / educationnal & pro- servation, vous pourez optimiser l’ordre de vos obser- jects vations suivant la position des étoiles dans le ciel, et...

  • Page 41: Faites Des Spectres De Qualité Professionnelle

    CHAPITRE 5. ALLER PLUS LOIN tées sont d’un grand intérêt pour la communité scien- tifique : ne les gardez pas pour vous. 5.4 Faites des spectres de qualité professionnelle Très souvent, les astronomes amateurs pensent qu’ils ne sont pas capables de fournir des spectres de haute qualité, comparables à...

  • Page 42: Session Typique D'observation

    Session typique d’observation Voici un résumé d’une session typique d’observa- En fin de nuit tion, qui vous permettra d’obtenir des données de qua- – Revérifiez que vous avez toutes les images de réfé- lité et une bonne productivité. Vous pouvez l’utiliser rence (noirs, offset, PLU, néon, étoile de référence, comme checklist à...

  • Page 43: Annexes

    L’image ci-dessous montre le champ du télescope. toute manipulation sur le télescope pendant les ob- On y voit clairement la fente de l’Alpy 600 : servations. Le module de calibration n’est pas indis- pensable pour obtenir des données de haute qualité,...

  • Page 44: Adaptateur Barlow Pour Appareil Photo Numérique (Apn)

    C’est le cas par exemple pour les Ap- pareils Photo Numériques (APN). Un APN équipé d’un adaptateur T a un tirage de 54,85mm. L’adaptateur barlow pour APN augmente le tirage de l’Alpy 600 pour s’adapter aux APN. Images de calibration et de flat faites avec le mo- dule de calibration Alpy : Sur cette image, vous pouvez voir l’adaptateur bar-...

  • Page 45: Adaptateur Pour Caméra En Monture C

    C (1 pouce de diamètre). Certaines d’entre elles peuvent être uti- lisées avec l’Alpy 600 grâce à l’adaptateur C option- nel. Sachez que la taille du spectre sur le CCD est de 8.5mm (totalité du spectre visible).
  • Page 46 L’Alpy 600 monté sur un APN avec un adaptateur de monture T standard : APN ou caméra CCD ? Vous pouvez utiliser l’Alpy 600 et un APN avec tous les modules et accessoires de l’Alpy (guidage, calibra- tion, fibre optique...), pour des observations de labo- ratoire ou d’astronomie.
