Recentrage du microscope

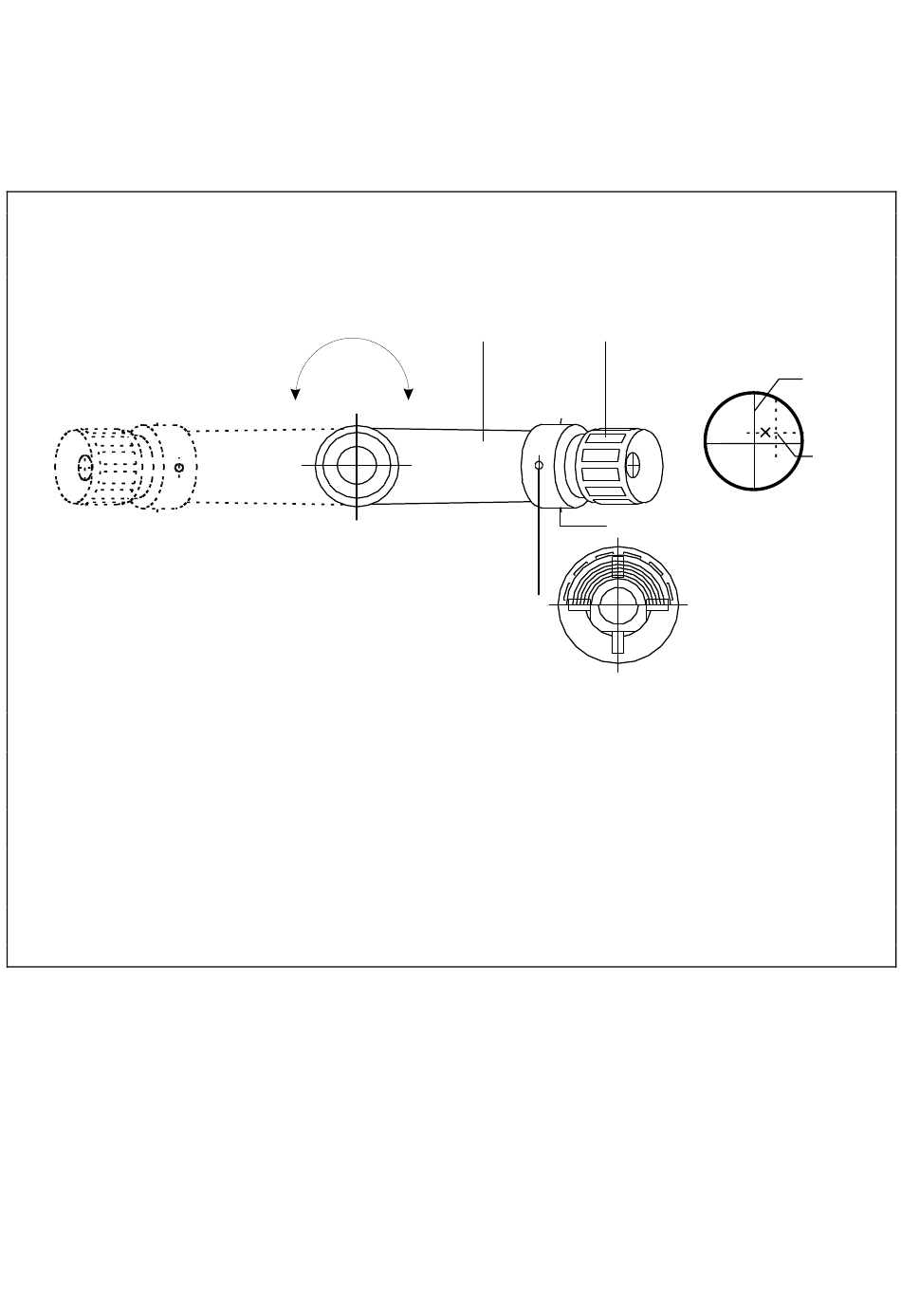

Vue de dessus
1.
Mettre le microscope (2) en position.
2.
Aligner le réticule du microscope avec la pièce - ou trou - de référence.
3.
Tourner le microscope de 180°.
L'erreur de centrage éventuelle , c'est-à-dire la distance entre la croix du réticule (3) et la pièce de référence (4)
4.
doit être corrigée de chaque côté de la moitié de la valeur constatée (X), soit moitié avec la croix du réticule (3)
et moitié avec la pièce de référence (4). Pour ce faire, déplacer le réticule au moyen des 2 vis (5), horizontales
ou verticales, placées l'une vis-à-vis de l'autre.
(Attention: Ces 2 vis (5), horizontales ou verticales doivent toujours être déplacées simultanément,
c'est-à-dire desserrer une vis et serrer la vis placée vis-à-vis).
5.
Tourner le microscope de 180°.
Si l'erreur constatée n'est pas entièrement corrigée, répéter les opérations 2 - 5.
6.
optimic-111-112-112-2-117-117sz-118-20-e$24.docx
par retournement
180°
2
1
5
5
5
3
4
5
5/8
