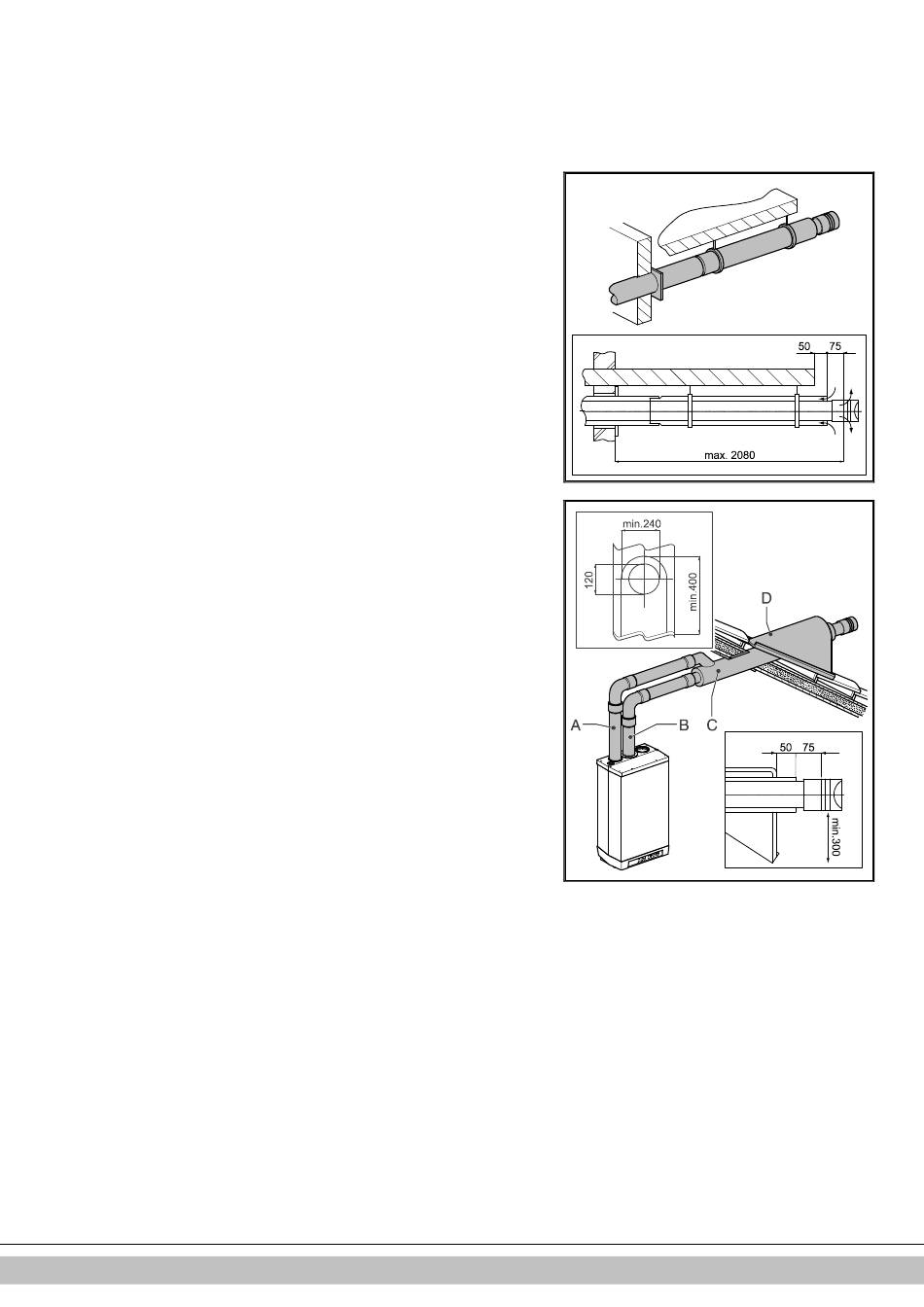

Montage du terminal concentrique - débouché sur toit en horizontal
Le débouché peut être réalisé sur une endroit quelconque de la surface du toit.
Montez une tuile de traversée de toit horizontale (D) (convenant à une conduite de ø 120
mm) à l'endroit du débouché.
Montez la grille de protection sur le terminal concentrique et fixez-la à la conduite
intérieure.
Insérez le terminal concentrique (C ) de l'intérieur vers l'extérieur par la tuile de traversée
de toit horizontale, selon les cotes indiquées.
Montez le terminal concentrique (C ) en inclinaison vers l'appareil.
ACV International
24
