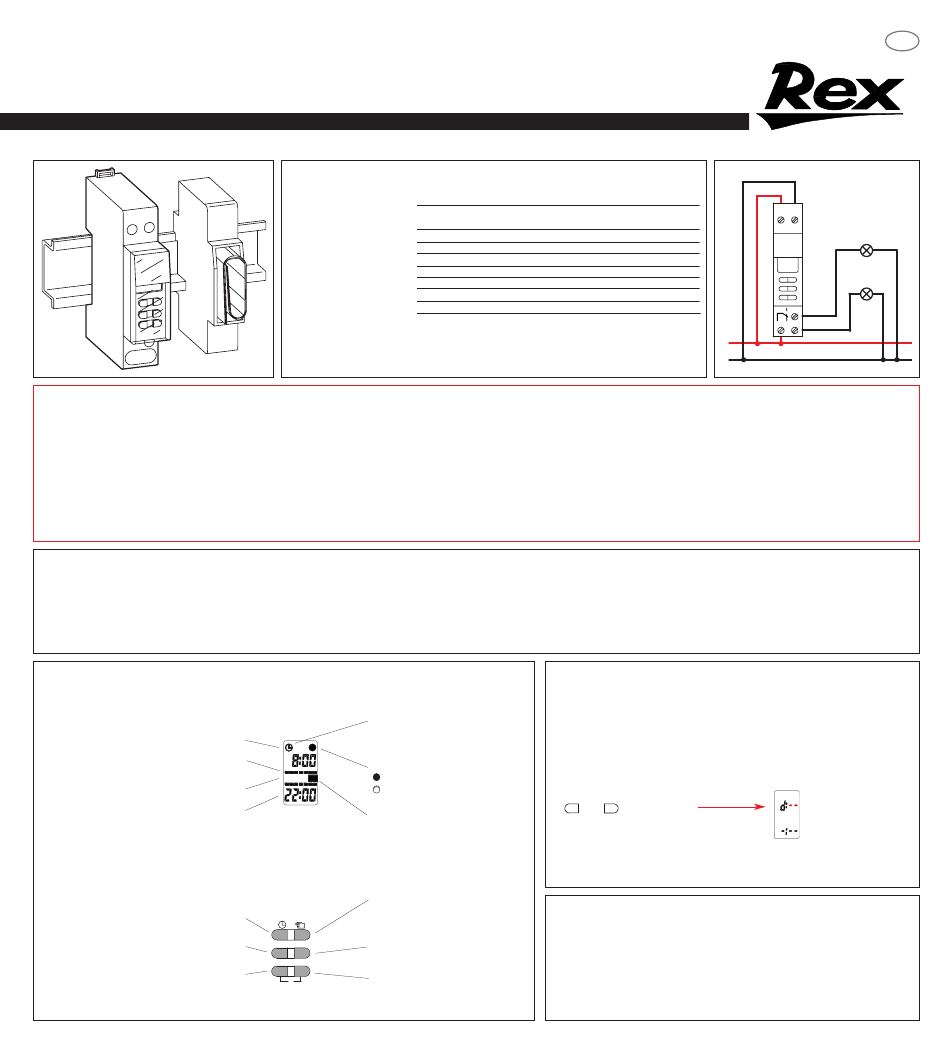

REX MicroRex D11 Mode D'emploi

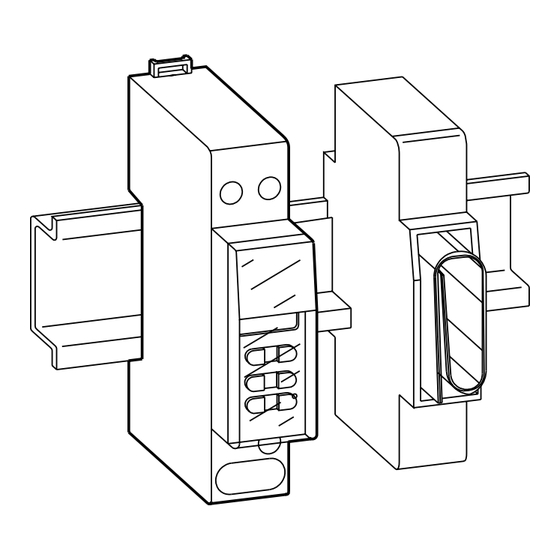

I n t e rr upteur horaire
MicroRex D11
NT 29 07 53 01
Précautions d'emploi
• La sécurité électrique n´est garantie que lorsque le produit est installé dans un milieu d´installation spécifique à ce produit avec tous les accessoires livrés et que les compatibilités
élctromagnétques sont respectées.
• La pose et le montage de ce produit doivent être assurés par une main d'oeuvre spécialisée.
• Si l'interrupteur horaire est installé à côté de produits émettant de la chaleur et pouvant provoquer une élévation de température supérieure à 55°C, prévoir un espace libre entre l'interrupteur
horaire et les produits émettant de la chaleur. On peut aussi utiliser un module d'espacement. (
Fonctionnement
La MicroRex D11 est un interrupteur horaire digital commandé par un microprocesseur. Dans cet interrupteur horaire, vous pouvez mettre en mémoire 8 programmes, mettant en service, ou hors
service, vos appareils électriques.
Il vous permet certains jours de la semaine différents programmes, ou un ensemble de programmes. Pour programmer, il y a lieu d'afficher sur l'écran les images de données du temps (heures et
jours) et de les mettre en mémoire. Le changement heure d´été/heure d´hiver peut être fait, au choix, manuellement ou automatiquement par l´interrupteur horaire.
Description
Ecran de visualisation
Heure réelle,
ou heure de mise en service
Jour réel, ou jour où le
programme se met en route
Symbole des jours
de la semaine
Heure de mise hors
service
Clavier de commande
Choix des fonctions
Réglage heure
été - hiver
Programmation des heures,
minutes et jours
Caractéristiques techniques
94 41 08
Alimentation: 230V 50/60Hz
Consommation: env. 0,6W
contact inverseur 16A 250V~µ cos ϕ = 1
Contact de sortie:
Fluo compensé parallèle: non permis
Précision de l'horloge: ±2,5s/jour
conducteurs rigides
Capacité des bornes: 1,5 à 4 mm
Capacité: 8 programmes
Réserve de marche: 100h
Température de stockage: -10°C à +60°C
Température d'utilisation: -10°C à +55°C
En cas d'allmentation réseau,l'appareil ne peut commuter en faible tension de sécurité et en
cas d'alimentation en faible tension de sécurité, Il ne peut commuter en tension réseau.
Symbole pour mise à
l'heure
Indication de la sortie
= En service
1234567
= Hors service
Jour où le programme
s'arrête
Interrupteur manuel
±1h
C Effacement
S OK
Confirmation des
R
heures, minutes, jours
et marche forcée
fils souples
2 2
1,5 à 2,5mm
1 ⁄ module: ref 044 40 - 1 module: ref 044 41).
2
1. Mise en service 1.
Après 30 secondes à la mise sous tension, l'appareil est en état de
fonctionnement.
A la mise en route, il y a lieu d'effacer l'ensemble des données en mémoire.
2. Effacement de la memoire
+
Appuyer
S OK
simultanément
L'interrupteur horaire est prêt à fonctionner, toutes les données sont
effacées.
3. Réglage de la date et du changement heure d'été/heure d'hiver.
Ce réglage n'est nécessaire qu'après un effacement de la mémoire.
Le changement heure d'été/heure d'hiver peut s'effectuer en manuel ou en automatique.
Pour effectuer le changement en manuel, sélectionner no après avoir entré la date. Pour
que le changement se fasse automatiquement, choisissez le symbole correspondant a
votre lieu de résidence.
F
Mode d`emploi
Raccordement
1 2
5
4 3
L
N
