1. Fixation du chauffe-serviette au mur (suite)

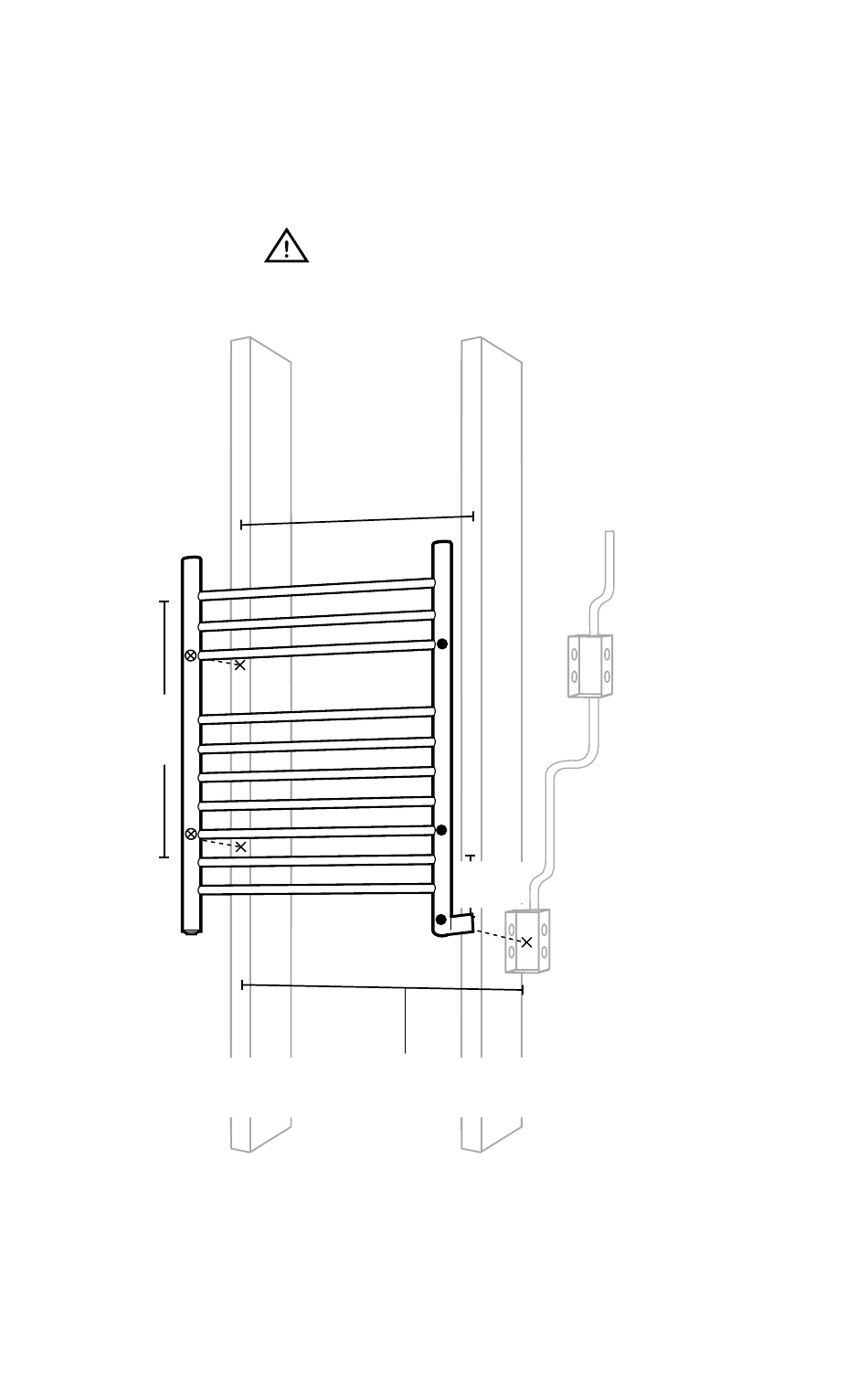

Diagramme B: Schéma sommaire
Note: Les dimensions indiquées sont des distances entre le centre des
points d'ancrage. Cet exemple montre 16 pouces sur la construction
centrale. Votre situation peut varier selon l'espacement des montants.
AVERTISSEMENT:
points d'ancrage peuvent varier. Mesurez toutes les dimensions avant
l'installation.
Colombage 2"X 4"
(51mm x 102mm)
15 1/4"
(388mm)
Montage du centre de la boîte de jonction 22 3/8 "
†
Note: Pour le modèle câblé uniquement, la boîte électrique doit être solidement
fixée à un montant. Le modèle enfichable seulement doit être installé à
moins de 6 pieds (183 cm) d'une prise de courant correctement mise à la
terre. NE PAS utiliser de rallonge.
* Note: Les points d'ancrage doivent être fixés à un goujon.
Les emplacements de la boîte électrique et des
Colombage 2"X 4"
(51mm x 102mm)
16" (406mm)
22 3/8"
(568mm)
(568mm) à droite du centre du goujon
PERMANENT 120V ac
De L'électricité Domestique
1/2" (13mm) CONDUIT
8 1/8"
(206mm)
Modèle câblé uniquement
2" x 4"
(51mm X 102mm) Boîtier
électrique pour le raccordement
du chauffe-serviette
4
Modèle câblé uniquement
2" x 4"
Boîte Électrique
De 2"X 4" (51mm X 102mm)
Pour Commande Facultative
†
