Fonctions de commande
La puissance de refroidissement de l'échangeur de chaleur dépend du débit et de la température initiale de
l'alimentation d'eau. L'alimentation en eau dépend du système de refroidissement auquel l'échangeur de
chaleur est relié et dépend de différents facteurs tels que la pression de l'eau et le diamètre du tuyau.
1. Appareils avec régulateur de débit d'eau
Le débit d'eau à travers l'échangeur de chaleur peut être réglé afin d'adapter la puissance de refroidissement
requise. Le fonctionnement est commandé conformément à une température de référence préréglée. La
température de référence est mesurée à l'aide d'un capteur de température qui se trouve dans l'arrivée d'air. Si
la température cible est dépassée, le régulateur de débit d'eau ouvre le circuit d'eau. Si la température passe
en dessous de la température de référence, le régulateur de débit d'eau ferme le circuit d'eau. L'échangeur de
chaleur fonctionne de manière plus efficace et économise ainsi de l'eau.
(a) avec régulateur de débit d'eau proportionnel (RK 2114 A632 & A891, RK 2116, RK 2124, RK 2194): max.
l'écoulement de l'eau 350 l/h
(b) avec valve magnétique (RK 2125, RK 2149, RK 2192, RK 2197): max. l'écoulement de l'eau 500 l/h
1.1 Réglage du régulateur de débit d'eau
Avant l'ouverture de l'unité, vérifiez que celle-ci n'est pas sous tension. Retirez les vis de fixation pour ouvrir le
cache de l'unité. Pour régler le débit (Q), la tête du thermostat peut être tournée. Réglez la tête du thermostat
sur la température de l'armoire électrique requise. Le réglage d'usine est de 35 °C. La plage de réglage est
comprise entre +20 °C et +50 °C.

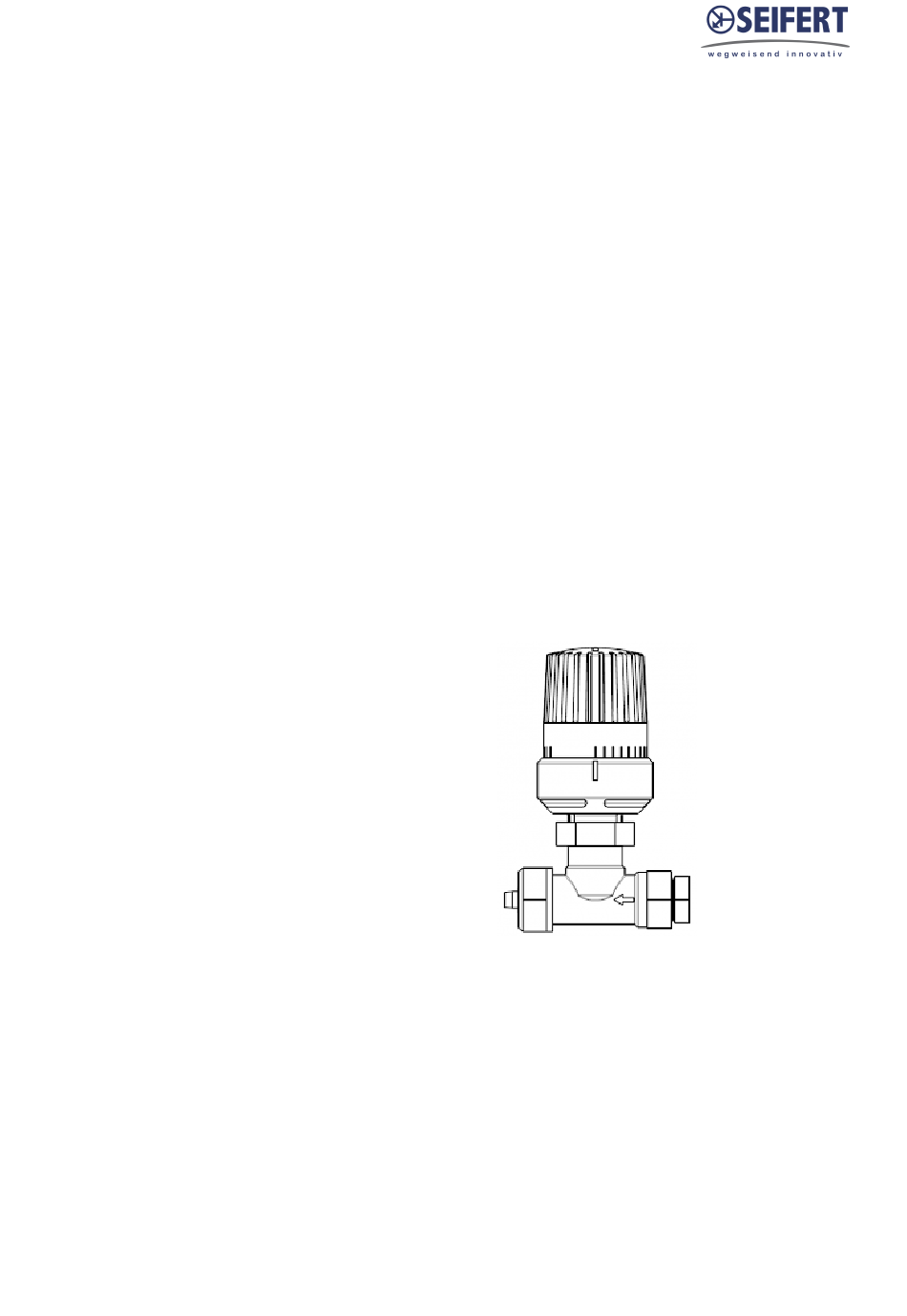

Régulateur de débit d'eau
Position
Réglage
La rotation dans le sens des aiguilles d'une montre ou dans le sens inverse modifie le réglage de la
température.
Fonction
La température de l'armoire électrique est enregistrée par le capteur de température intégré et la vanne est
ouverte et fermée proportionnellement. Si la température de l'armoire électrique augmente, la vanne s'ouvre,
et inversement.
Remarque: Le fonctionnement de la vanne proportionnelle est purement mécanique et continue même lorsque
l'appareil est hors tension. Le circuit d'eau de refroidissement doit toujours être vidé avant le transport, afin
d'éviter d'éventuels dommages.
2. Appareils sans régulateur de débit d'eau
Ces unités n'ont pas de fonction de régulation automatique.
Revisions Nr. 1-3 - 23.01.2021
11. Mise en service
˚C
1
20
2
25
3
30
4
35
5
40
6
45
7
50
Doc. nr. 992116010
11 / 14
