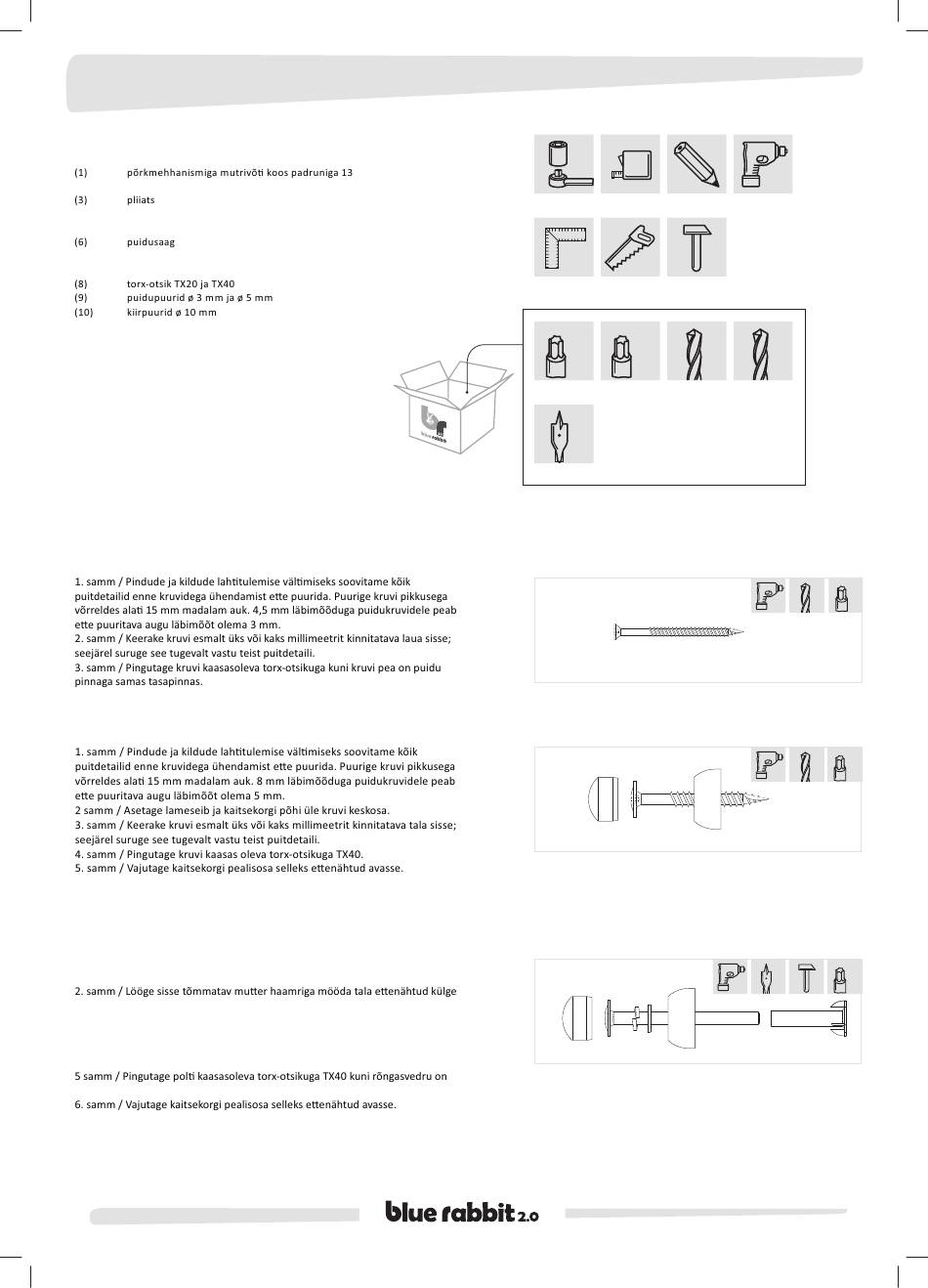

VAJALIKUD TÖÖRIISTAD
(2) mõõtelint
(4) puur ja/või kruvikeeraja
(5) nurgik
(7) haamer
PUIDUKRUVID
SUURED PUIDUKRUVID
POLTÜHENDUSED
1. samm / Puurige 10 mm läbimõõduga ava läbi laudade või talade, mis on
omavahel juba kokku kruvitud (vt „puidukruvid").
ava sisse.
3 samm / Asetage poldile rõngasvedru, lameseib ja seejärel kaitsekorgi alumine
osa.
4. samm / Suruge polt läbi ava ja keerake käega mitu korda kuni polt haakub
sujuvalt sisse tõmmatavasse mutrisse.
poldi pea ja lameseibi vahel täielikult lamedaks surutud.
28
EE KOKKUPANEMISJUHEND
13
(1) (2) (3)
(5) (6) (7)
20 40
TX TX
3
(8) (8) (9)
30
TX
10 28
(10) (10) (11)
(4)
5
(9)
TX 20
3
40
TX
5
40
TX
10
