10. Descriptions détaillées des fonctionnalités

10.1 Modes de régulation

Les modes de régulation pris en charge sont décrits dans ce paragraphe.
Modes de régulation
| Vitesse constante (0)
| Fréquence constante (1)
| Charge constante (3)
| Pression constante (4)
| Pression différentielle constante
(5)
| Débit constant (7)
| Température constante (8)
| Niveau constant (10)
| Pression proportionnelle (6)
> DDD AUTOAUTO (128)
ADAPT
> FLOWAUTO (129)
ADAPT
| Capteur en boucle fermée (130)
H : Pression (hauteur)
Q : Débit
Description
Boucle ouverte :
Le point de consigne du groupe de surpression est inter-
prété comme point de consigne de la performance.
La valeur de consigne est un pourcentage de la perfor-
mance maximale du groupe de surpression.
Ces modes ne nécessitent pas de capteur.
Boucle fermée :
Le point de consigne du groupe de surpression est inter-
prété comme point de consigne de la pression.
Le groupe de surpression adapte sa vitesse de manière à
ce que la pression soit constante, indépendamment du
débit.
Un capteur de pression est nécessaire.
Boucle fermée :
Le point de consigne du groupe de surpression est inter-
prété comme point de consigne du débit, de la température
ou du niveau. Le débit constant est indiqué dans le
schéma.
Un capteur approprié est nécessaire :
• un capteur de débit pour la régulation du débit.
• un capteur de température pour la régulation de tempé-
rature
• un capteur de niveau pour la régulation du niveau
Boucle fermée :
Le point de consigne du groupe de surpression est inter-
prété comme point de consigne à pression proportionnelle
comme indiqué sur la figure. Un capteur de pression est
nécessaire.
Le point de consigne du groupe DDD est interprété comme
point de consigne à pression proportionnelle comme indi-
qué sur la figure. La courbe proportionnelle est ajustée
automatiquement une fois par jour en fonction des don-
nées du capteur DDD distant.
Ce mode de régulation est similaire au mode AUTO
sauf que la fonction de limite du débit FLOW
jours active et limite le débit à la valeur ActualMaxFlowLi-
mit.
Il s'agit d'un mode de régulation en boucle fermée à usage
général que vous pouvez utiliser dans les cas où la pompe
est utilisée pour un type de régulation non couvert par l'un
des autres modes.

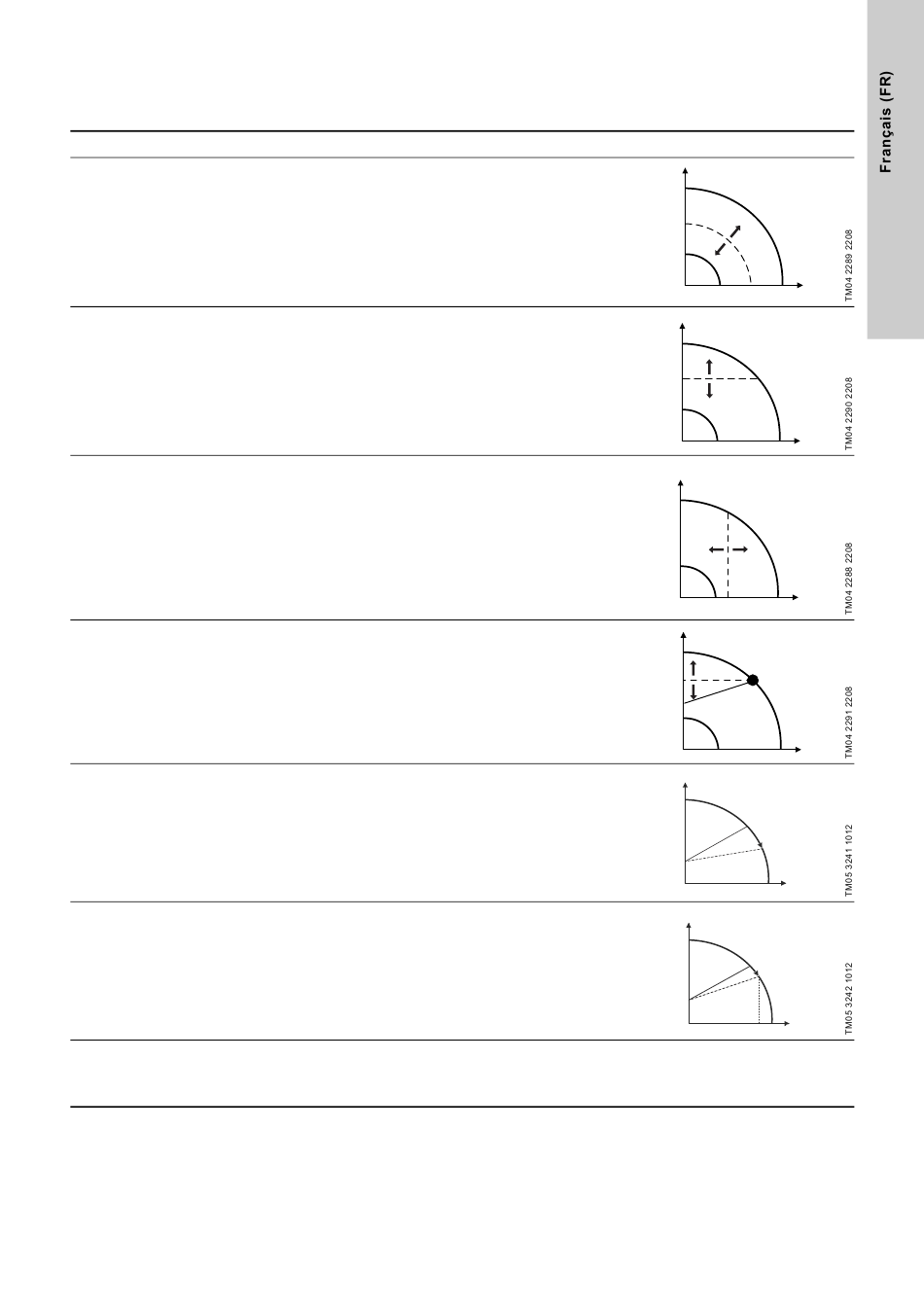

Illustration
H
H
H
H
H
H
,
ADAPT
, est tou-
LIMIT
Q
Q
Q
Q
Q
Q
