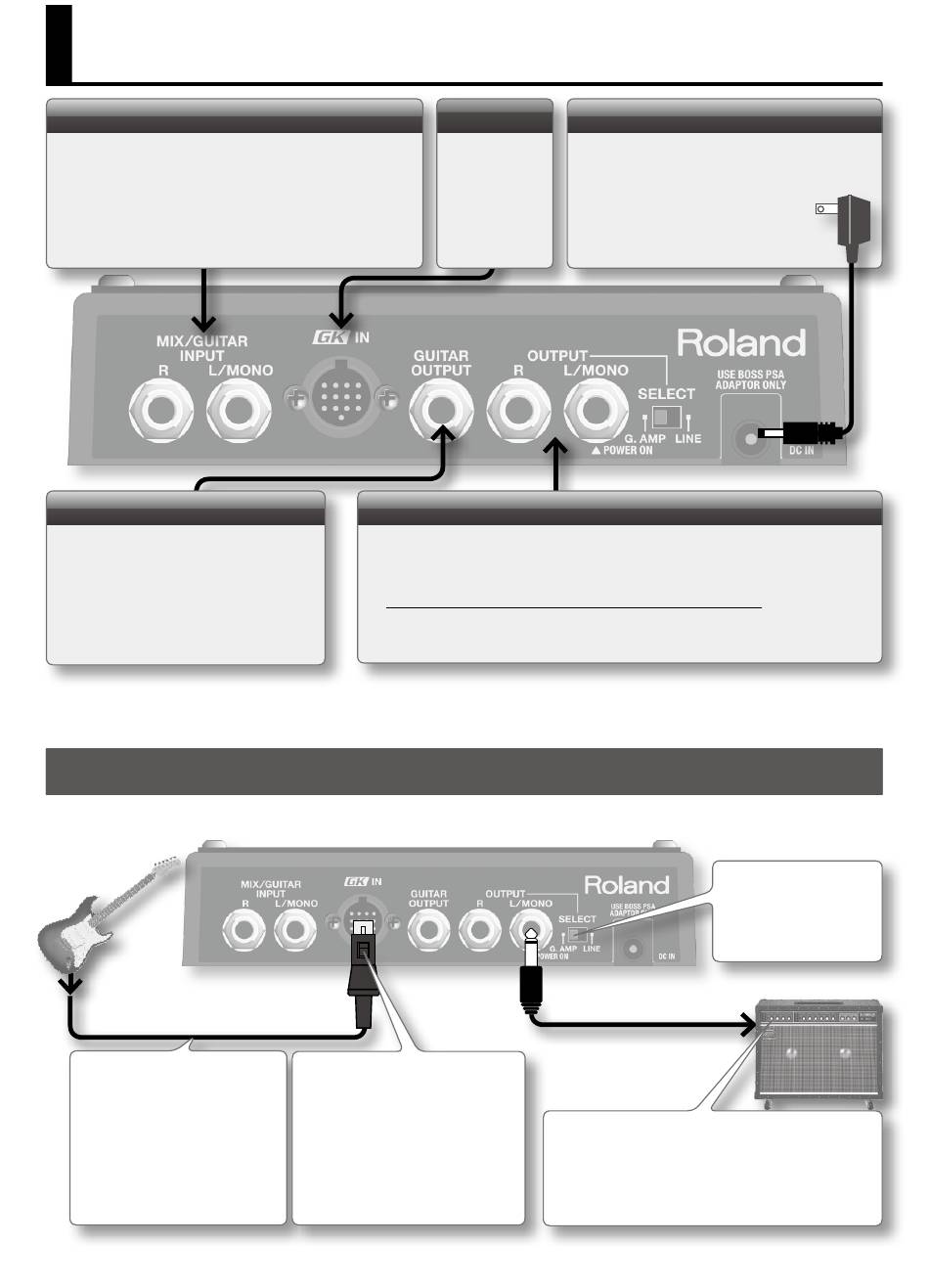

Connexions
Prises MIX/GUITAR INPUT
Vous pouvez y brancher des sources de signaux. Le
signal d'entrée est mélangé au signal du GR-D et
envoyé aux prises OUTPUT.
* Si vous n'avez pas branché de fiche à la prise GK IN, la
prise L/MONO sert de prise GUITAR INPUT. Cela vous per-
met de brancher une guitare non compatible GK avec un
jack 1/4". *1
Prise GUITAR OUTPUT
Elle produit le signal de micro normal
de la guitare compatible GK.
Vous pouvez la relier à un autre pro-
cesseur d'effet et renvoyer le signal
aux prises MIX INPUT pour créer une
boucle avec des effets externes.
*1
Si vous branchez votre guitare à la prise GUITAR INPUT avec un jack 1/4", il est impossible de traiter séparément le signal de chaque
corde et vous ne pourrez donc pas profiter de tout le potentiel du GR-D.
Connexions de base
Branchez la guitare compatible GK au GR-D avec un câble GK dédié.
Guitare compa-
tible GK
Pour brancher la guitare com-
patible GK, utilisez exclusive-
ment un câble GK dédié (fourni
avec un dispositif Roland com-
patible GK ou un câble GK
vendu séparément par Roland).
L'utilisation d'un autre câble
peut entraîner des dommages
ou des dysfonctionnements.
* Pour éviter tout dysfonctionnement ou problème, réglez toujours le volume au minimum et coupez l'alimentation de tous les appareils avant
d'établir des connexions.
Prise GK IN
Branchez la
guitare compa-
tible GK avec le
câble GK dédié
(vendu séparé-
ment).
Prises OUTPUT
Branchez ces prises à l'entrée d'un ampli ou d'un autre processeur d'effets.
* Utilisez le commutateur [SELECT] pour préciser si ces prises sont reliées à un ampli
de guitare (G. AMP) ou un appareil de niveau ligne (LINE).
* La prise OUTPUT L sert aussi de commutateur d'alimentation. En branchant
une fiche à la prise OUTPUT L, vous mettez l'appareil sous tension. Débranchez la
fiche quand vous n'utilisez plus le GR-D.
Quand vous branchez le câble
GK, insérez complètement la fiche
jusqu'à ce qu'elle soit verrouillée.
Pour débrancher le câble facile-
ment, maintenez le dispositif de
verrouillage enfoncé avec le pouce
et tirez doucement sur la fiche.
Prise DC IN
Permet de brancher un adaptateur secteur
(série BOSS PSA, vendu séparément).
* Utilisez exclusivement l'adaptateur spé-
cifié (série PSA) et branchez-le à une
prise de tension adéquate. N'utilisez
pas d'autre adaptateur car cela peut
entraîner des dysfonctionnements.
Lors d'une connexion
à un ampli de guitare,
réglez le commutateur
[SELECT] sur "G. AMP"
Pour tirer le meilleur parti du GR-D, nous conseillons
de régler l'ampli sur "Clean" (pas de distorsion).
Réglez toujours le volume de l'ampli au minimum
avant de brancher et de débrancher des câbles.
Ampli de guitare
5
