Die Hardware-Abbildung gibt an, ob die Hardware angeschlossen ist.
Beim Öffnen der Suite sucht das System nach der Hardware. Wird keine Hardware gefunden, fährt das
System automatisch im Simulationsmodus fort, und anstelle des Hardware indication picture (Hardware-
Abbildung) (oben links) wird das Simulations-Symbol (oben rechts) angezeigt.
Affinity2.0 – Gebrauchsanweisung - DE

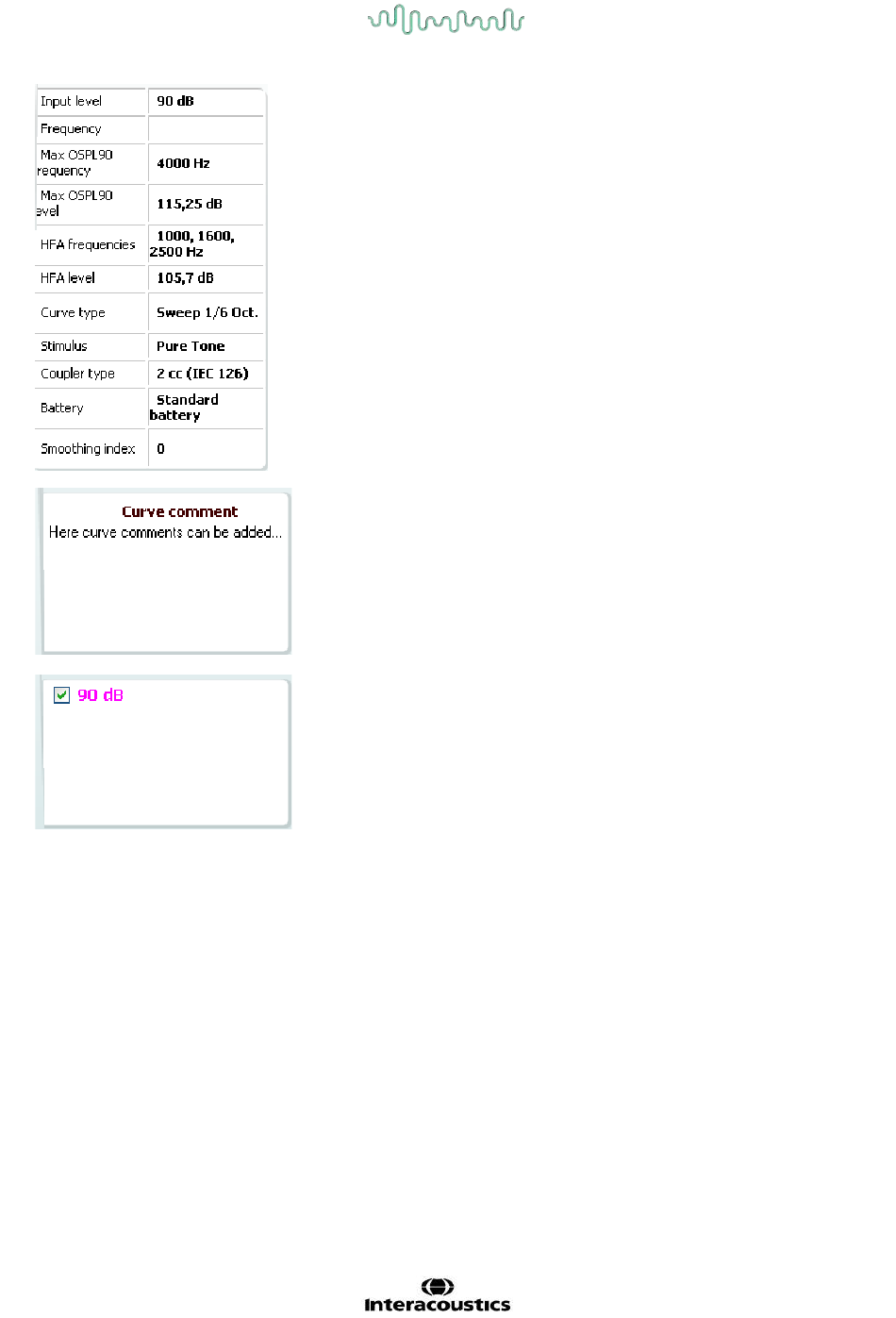

Measurement details (Messdetails): In dieser Tabelle werden
immer alle Kurvendetails angezeigt. So steht immer ein Überblick
darüber zur Verfügung, was gerade gemessen wird. Sie erhalten
Informationen über Eingangslevel, Max SPL, Kurventyp, Stimulus
und Kupplertyp.
Für jede Kurve kann ein Curve Comment (Kurvenkommentar) im
Anmerkungsbereich am rechten Rand eingegeben werden.
Wählen Sie anhand der Kurvenmarkierungsfelder unter den
Kurvenanzeigeoptionen eine Kurve aus und geben Sie einen
Kommentar in den Anmerkungsbereich ein.
Der Kommentar erscheint dann jedes Mal, wenn die Kurve
ausgewählt wird, im Anmerkungsbereich.
Curve Display Options (Optionen zur Anzeige von Kurven)
befinden sich unten rechts auf dem Bildschirm.
Haben Sie mehrere Kurven desselben Typs gemessen (z.B.
Frequenzantwort-Kurven), werden sie nach ihrem Eingangspegel
aufgeführt. Klicken Sie die Kurven an, die auf dem Diagramm
angezeigt werden sollen.
Seite 54
