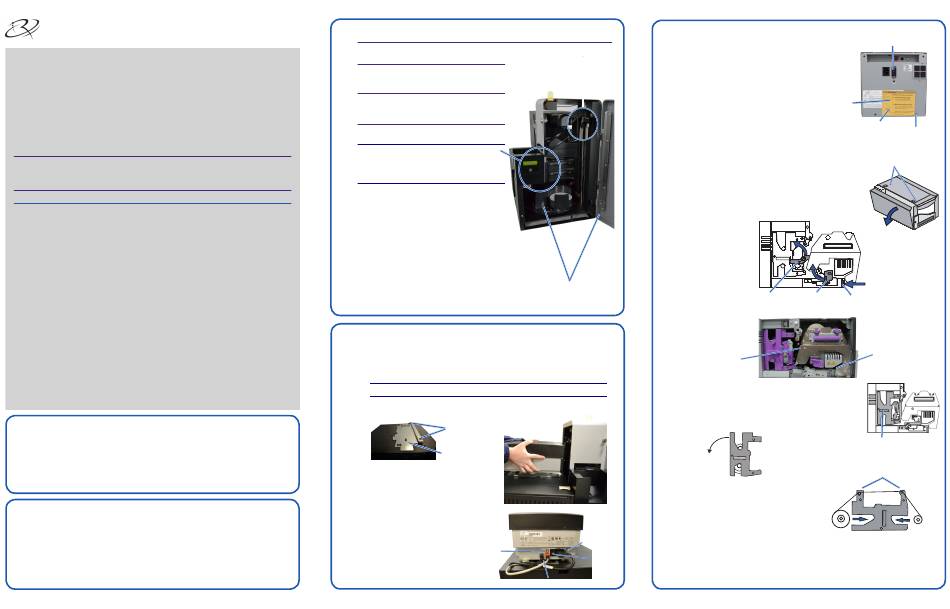

Rimage Catalyst Série Guide D'installation

Guide d'Installation et Configuration Non-intégrée
Rimage Catalyst®
Avant de commencer :
Ce document décrit comment configurer votre produit non-intégré Rimage Catalyst® à exécuter
avec Suite du Logiciel Rimage version 9.4 et ultérieure.
Ce document est destiné aux personnes familiarisées avec la configuration du matériel, avec
l'installation des logiciels et avec l'utilisation des systèmes d'exploitation Windows®. Si vous ne
comprenez pas les procédures décrites dans ce document, demandez de l'aide à un spécialiste en
informatique.
Les documents référencés dans cette procédure sont trouvés sur le disque du Guide d'Utilisateur
Rimage Catalyst User Guide inclus avec système et étant aussi disponibles en ligne sur
www.rimage.com/support.
Important !
•
Lisez attentivement les instructions de configuration avant de commencer.
•
Conservez tous les cartons et les éléments d'emballage de votre système Rimage.
Remarques :
• Le chargeur automatique Rimage Catalyst® non-chargé est disponible avec soit le
Everest Encore™ ou l'imprimante Prism III™ et exige un PC externe. Le PC externe
n'expédie pas avec le système non-intégré Catalyst. Reportez-vous au document
de Spécifications Rimage Catalyst sur www.rimage.com pour des exigences de PC
minimum.
• Il se peut que votre produit ne soit pas absolument identique à celui illustré dans
la présentation.
• Vous devez posséder des droits d'administrateur pour installer la suite logicielle
Rimage Software Suite.
• Le terme "chargeur automatique" est utilisé tout au long de ce document afin
de référez aux produits Catalyst. Le terme « imprimante » désigne l'imprimante
Everest Encore ou Prism III. Le terme "système" référe à la combinaison du
chargeur automatique et d'une imprimante Catalyst.
• Ce produit est conçu pour un système de répartition électrique informatique avec
une tension entre phases 120/230 V.
• Sauf indication contraire, toutes les instructions de navigation Windows se
rapportent à des chemins d'accès Windows 10. La navigation dans les autres
systèmes d'exploitation peut différer légèrement.
Éléments nécessaires :
•
Un câble réseau est requis. Une connexion réseau est nécessaire pour que le logiciel
fonctionne correctement.
•
Un moniteur, une souris USB et un clavier USB sont nécessaires pour le contrôle du
système local.
•
Ciseaux ou cutters
• Tournevis cruciforme Phillips
1 Vérification des éléments du kit d'accessoires
Le kit d'accessoires comprend les éléments suivants :
•
Guide d'Installation et Configuration Non-intégrée Rimage Catalyst (ce document)
•
Garantie de produit Rimage
•
Cordon d'alimentation
• Câble USB
•
Disque du Guide d'Utilisateur Rimage Catalyst
• Support de disque avec le disque de la Suite Logiciel Rimage
•
Clés de la porte du système
2003485_C
2
Préparation du chargeur automatique
Important ! Le système est lourd. Faites-vous aider
pour soulever le système.
a.
Décollez l'étiquette de Licence du Logiciel de la
porte avant.
Important ! Lisez attentivement l'étiquette avant
de la retirer. En retirant l'étiquette, vous acceptez
les clauses de la licence.
b.
Ouvrez la porte avant.
Astuce : Si le système est verrouillé, Ruban adhésif
les clés sont localisées dans le kit
d'accessoires qui est expédié avec
votre système.
c. Retirez la mousse de protection qui se trouve à
l'intérieur de la porte.
d.
Coupez l'attache en plastique sur le bras de
levage.
ȸ
Attention ! Ne coupez pas la courroie ou le
câble !
e.
Décollez le ruban adhésif de la déviation du
disque.
f. Retirez la mousse de transport insérée au-dessus
du carrousel.
g.
Fermez la porte.
3
Configuration de votre imprimante
Prism III™
a.
Déballez l'imprimante Prism. Reportez-vous à l'étiquette apposée sur la boîte de
l'imprimante Prism.
Note : Le ruban d'impression Prism est pré- installé.
b.
Placez l'imprimante sur le système Rimage Catalyst comme cela le pied de
Fentes
Socle de l'imprimante
l'imprimante plastique glisse dans les
fentes sur la planche de l'imprimante.
c. Connectez les câbles.
i. Connectez le câble USB du Catalyst
à l'imprimante.
ii.
Connectez le câble d'imprimante
du Catalyst à l'imprimante.
iii. Connectez le cordon d'alimentation
Câble
USB
du Catalyst à l'imprimante.
d.
Appuyez sur l'interrupteur d'alimentation
de l'imprimante Prism (position On).
Copyright © 2018 Rimage
3
Configuration de l'imprimante (suite)
Everest Encore™
Attache
a. Déballez l'imprimante Everest.
Reportez-vous à l'étiquette apposée
sur la boîte de l'imprimante Everest.
b.
Suivez les instructions présentes sur
la carte d'instructions apposée à
l'arrière de l'imprimante.
i.
ii.
c. Ouvrez l'imprimante Everest.
i.
ii.
d.
Ouvrez les loquets 1, 2, et 3 comme indiqué par les
flèches.
Mousse de protection
e.
Retirez les deux (2) éléments d'emballage en plastique situés à l'intérieur de
l'imprimante.
f.
Installez le ruban d'impression.
i.
ii.
iii.
iv.
Cordon
d'alimentation
v.
Interrupteur
d'alimentation
vi.
Câble de l'imprimante
Commutateur de tension
Fiche d'instructions
Réglez le commutateur de
tension alternative.
Vis de transport
Placez la vis de transport en
position d'expédition.
Loquets du panneau latéral
Appuyez sur les deux loquets du panneau latéral.
Abaissez le panneau latéral.
Loquet 1 Loquet 2 Loquet 3
Éléments
Éléments
d'emballage
d'emballage
Tirez sur la poignée pour retirer de l'imprimante
le support du ruban de retransfert.
Posez le support de ruban d'impression sur sa
face arrière, sur une surface plane et propre.
Support du ruban d'impression
Rouleaux de guidage
Enroulez le ruban d'impression
Rouleau
autour des rouleaux de guidage,
d'alimentation
comme illustré.
Enclenchez le rouleau
d'alimentation et le rouleau
d'entraînement dans le support
du ruban d'impression.
Tendez
le ruban d'impression en faisant tourner le rouleau d'entraînement
dans le sens des aiguilles d'une montre.
Insérez le support du ruban d'impression dans l'imprimante.
Vis de transport, position
d'expédition
Rouleau
d'entraînement
Page 1
