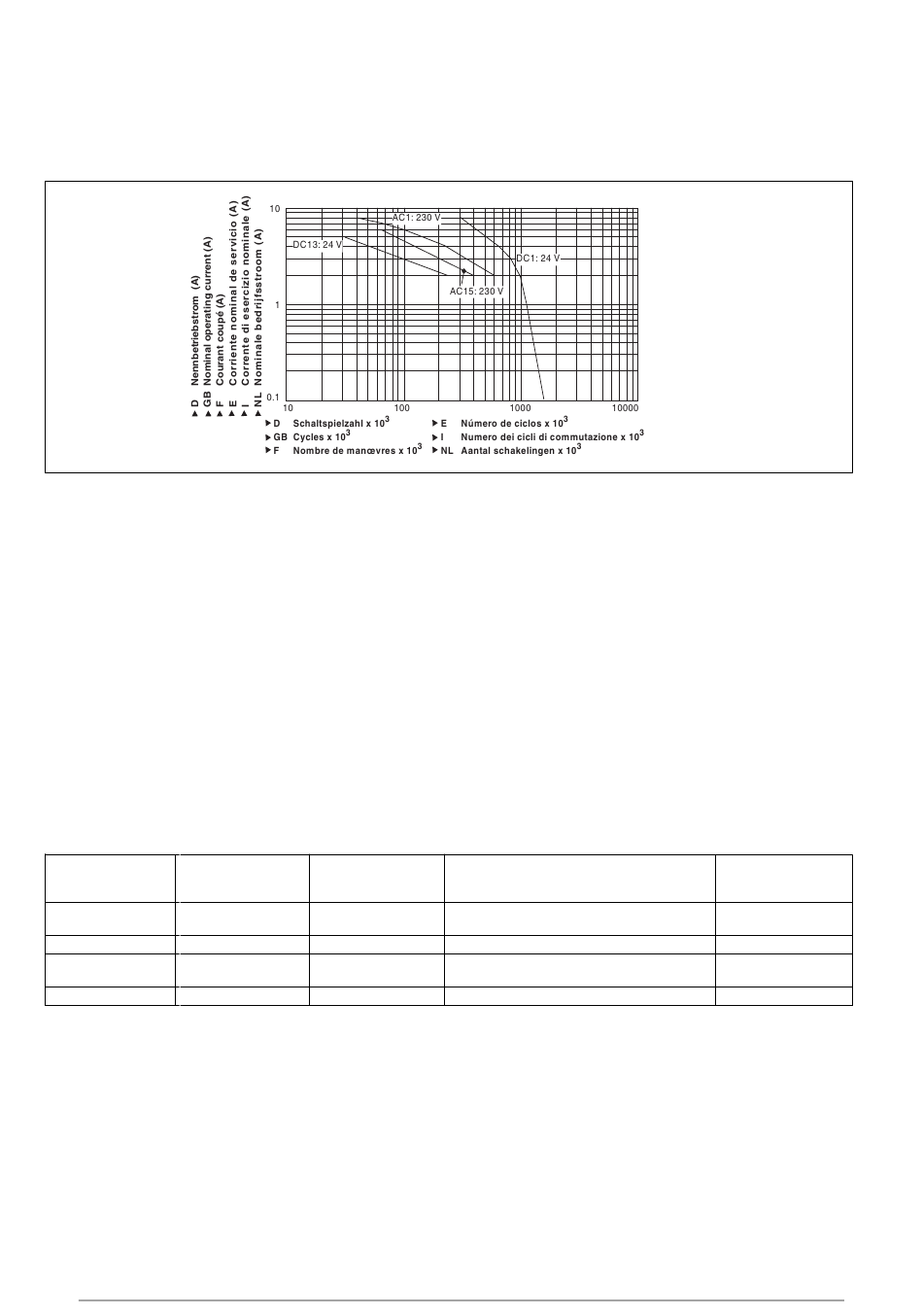

Lebensdauerkurve
Die Lebensdauerkurven geben an, ab
welcher Schaltspielzahl mit verschleiß-
bedingten Ausfällen gerechnet werden muss.
Der Verschleiß wird vor allem durch die
elektrische Belastung verursacht, der
mechanische Verschleiß ist
vernachlässigbar.
Beispiel:
Induktive Last: 2 A
Gebrauchskategorie: AC15
Lebensdauer der Kontakte: 400 000
Schaltspiele
Solange die zu realisierende Applikation nur
eine Schaltspielzahl von weniger als
400 000 Schaltspielen erfordert, kann mit
dem PFH-Wert (s. technische Daten)
gerechnet werden.
Um die Lebensdauer zu erhöhen, an allen
Ausgangskontakten für eine ausreichende
Funkenlöschung sorgen. Bei kapazitiven
Lasten sind eventuell auftretende Strom-
spitzen zu beachten. Bei DC-Schützen
Freilaufdioden zur Funkenlöschung einset-
zen.
Bestelldaten/Order reference/Caractéristiques
Typ/ Merkmale/
Type/ Features/
Type Caractéristiques
P2HZ X4P C 24 V AC
P2HZ X4P 24 V AC
P2HZ X4P C
P2HZ X4P
1234 567 2
Service life graph
The service life graphs indicate the number
of cycles from which failures due to wear
must be expected. The wear is mainly
caused by the electrical load; the mechanical
load is negligible.
Example:
Inductive load: 2 A
Utilisation category: AC15
Contact service life: 400 000 cycles
Provided the application requires fewer than
400 000 cycles, the PFH value (see technical
details) can be used in the calculation.
To increase the service life, sufficient spark
suppression must be provided on all output
contacts. With capacitive loads, any power
surges that occur must be noted. With
contactors, use freewheel diodes for spark
suppression.
Klemmen/
Terminals/
Borniers
Federkraftklemmen/spring-loaded terminals/
borniers à ressort
Schraubklemmen/screw terminals/borniers à vis
24 V DC Federkraftklemmen/spring-loaded terminals/
borniers à ressort
24 V DC Schraubklemmen/screw terminals/borniers à vis
9   7               9  9
- 8 -
8 8
Courbe de durée de vie
Les courbes de durée de vie indiquent à
partir de quel nombre de manoeuvres il faut
s'attendre à des défaillances liées à l'usure.
La charge électrique est la cause principale
de l'usure, l'usure mécanique étant
négligeable.
Exemple:
Charge inductive : 2 A
Catégorie d'utilisation : AC15
Durée de vie des contacts : 400 000
manoeuvres
Tant que l'application à réaliser requière un
nombre de manoeuvres inférieur à 1 000
000, on peut se fier à la valeur PFH (voir les
caractéristiques techniques).
Assurez-vous qu'il y ait une extinction d'arc
suffisante sur tous les contacts de sortie afin
d'augmenter la durée de vie. Faites attention
à l'apparition de pointes de courant en cas
de charges capacitatives. En cas de
contacteurs DC, utilisez des diodes de roue
libre pour l'extinction des étincelles.
Bestell-Nr./
Order no./
Référence
787 354
777 354
787 355
777 355
