30
fr | Installation
Un schéma de connexion complet des connecteurs de sorties de relais est présenté dans le
Schémas de connexion, Page 41.

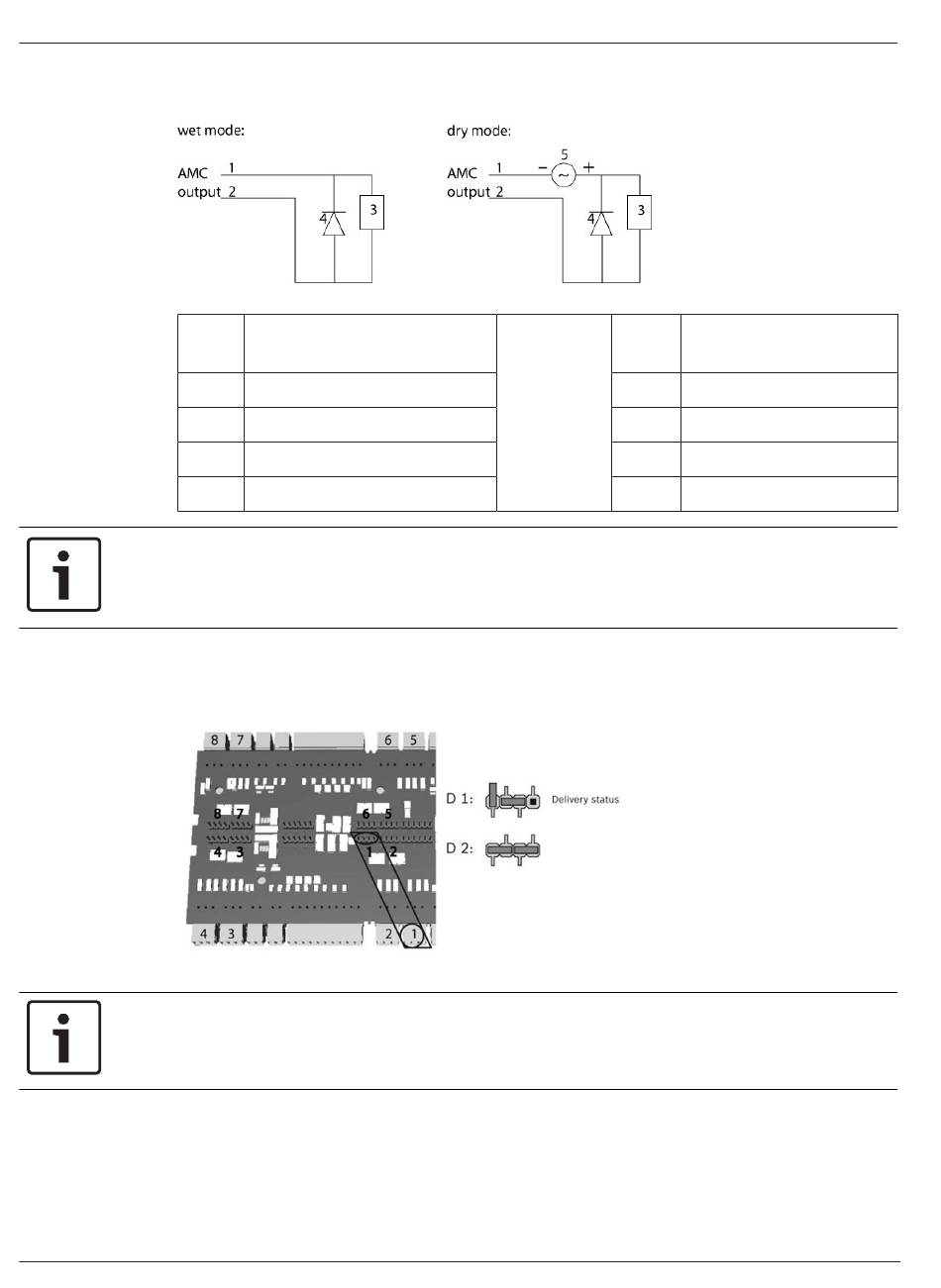

Figure 4.20: Schéma des diodes de reprise
1
2
3
4
Remarque!
Risque d'endommagement de l'appareil !
Ne connectez pas les appareils alimentés en externe en mode humide. Vous risqueriez
d'endommager l'AMC2-4W.
Chaque sortie de relais possède un paramètre de cavalier séparé sur la carte à circuits
Description du dessous deafin de sélectionner le mode sec (D1) ou humide ( D2).
Figure 4.21: Emplacement des cavaliers de sorties de relais (face inférieure)
Remarque!
Les emplacements des cavaliers 1 et 2 sont échangés en fonction des interfaces
correspondantes.
2020-01 | V02 |
normalement ouvert/
normalement fermé
commun
charge
diode
Installation manual
Access Modular Controller 2
1
normalement ouvert/
normalement fermé
2
commun
3
charge
4
diode
5
source de tension
