C.1 Montage mural
Installez le régulateur exclusivement dans des locaux secs et dans les
conditions ambiantes décrites au point B.1 « Caractéristiques techni-
Attention
ques ». Suivez la description 1-8 ci-après.
C.1.1
C.1.2
8

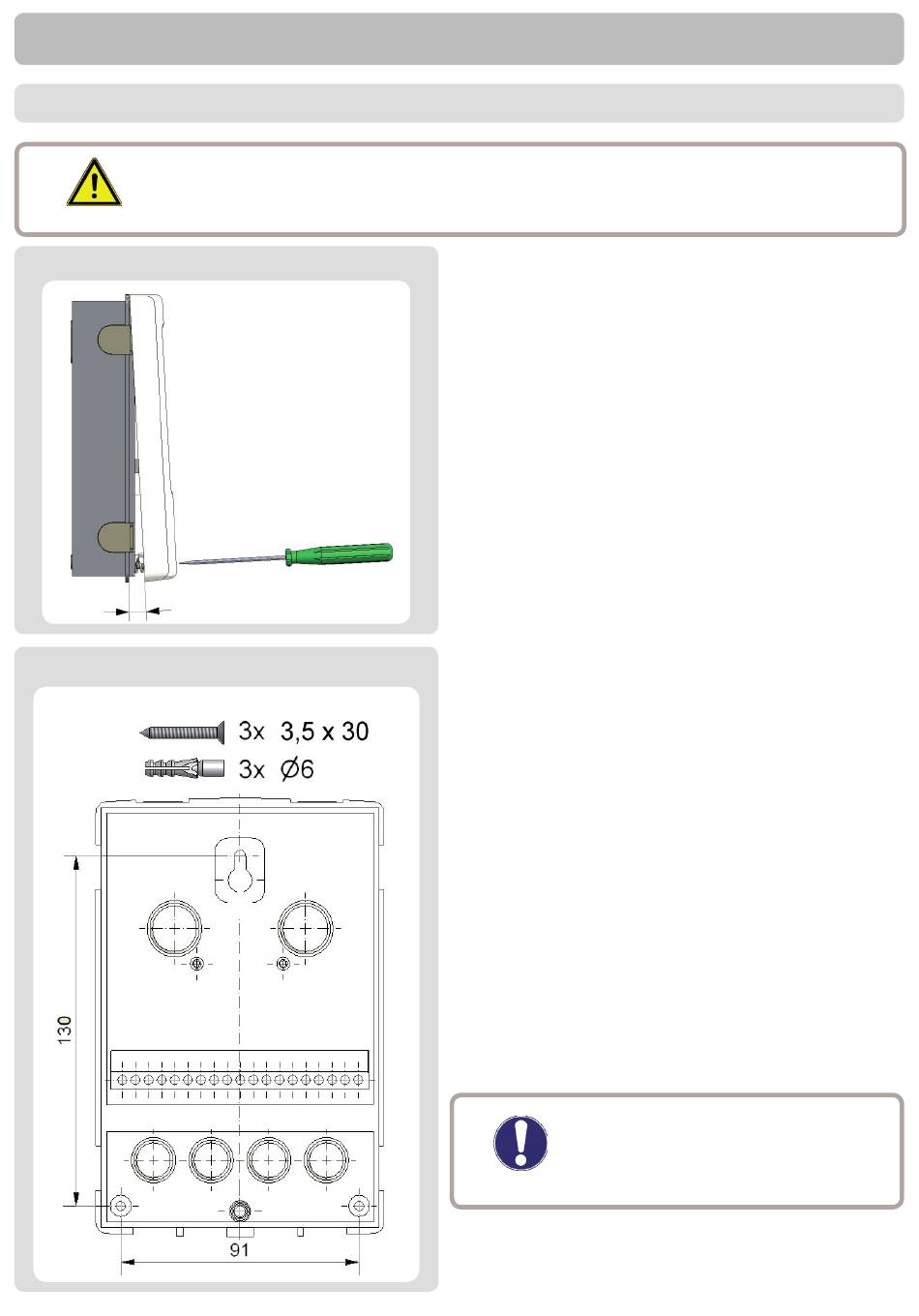

Installation
1.Dévisser complètement la vis du cou-
vercle
2.Retirer avec précaution la partie supé-
rieure du boîtier de la partie inférieure.
3.Mettre la partie supérieure du boîtier
de côté. En faisant attention de ne pas
toucher l'électronique.
4.Tenir la partie inférieure du boîtier
comme illustré et tracer les 3 trous de
fi xation. Veillez à ce que la surface du
mur soit la plus plane possible afi n que
le boîtier ne se déforme pas lors du
vissage.
5.À l'aide d'une perceuse et d'un foret de
6, percer 3 trous au niveau des points
tracés sur le mur et enfoncer les che-
villes.
6.Mettre la vis supérieure en place et la
serrer légèrement.
7.Accrocher la partie inférieure du boîtier
et mettre les deux autres vis en place.
8.Aligner le boîtier et serrer les trois vis à
fond.
Attention
Un kit de montage spécial
est disponible en tant qu'ac-
cessoire pour le montage sur
tableau de distribution.
