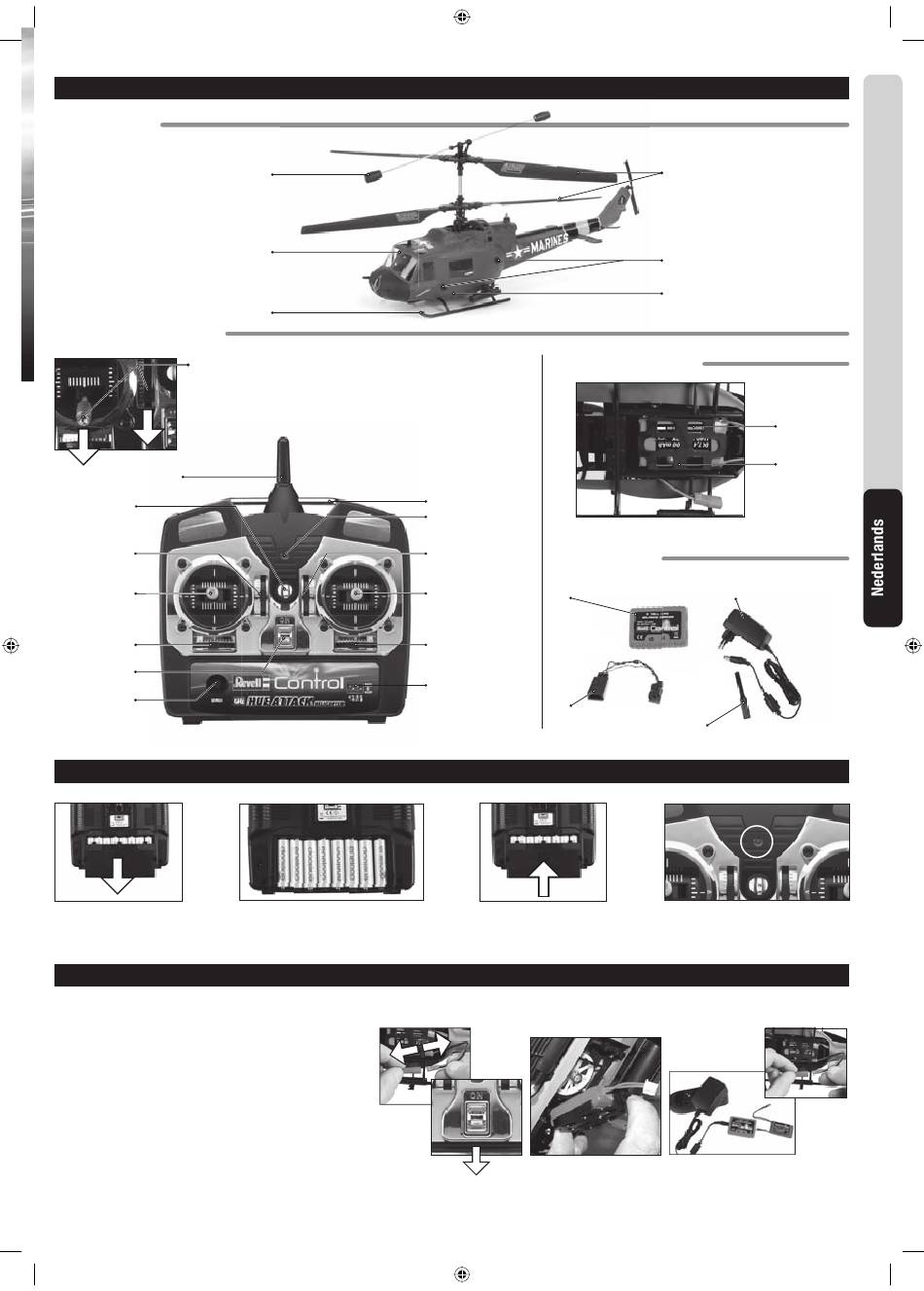

Revell Control HUE ATTACK HELICOPTER Mode D'emploi page 19

HELIKOPTER
Controlelampje
Landingsgestel
AFSTANDSBEDIENING
Uitgangspositie
Let op: Bij het inschakelen
van de afstandsbedien-
ing moeten de gashendel
en de trimhendel naar
beneden wijzen.
Antenne
Oog voor
draagband
Trimhendel
Gashendel (throttle) /
links/rechts draaien
(gieren)
Gier-trimming
ON/OFF-
schakelaar
Synchronisatieknop
(alleen in geval van
reparatie/voor uitleg
zie internet)
Bediening in modus 2 (gashendel links)
1. Schuif voor het openen van het
batterijcompartiment de klep
naar beneden.
Let op: Vóór het opladen moet de accu 10 tot 15 minuten afkoelen. Anders kan de accu beschadigd raken. Houd het oplaadproces voortdurend in de gaten.
1. Schakel de afstandsbediening en de helikopter uit. Koppel vervolgens de rode
stekker op de kabel voor vliegbediening op de helikopter los (afb. 1).
2. Maak de accuhouder los uit de verankering (afb. 2).
3. Koppel de netvoedingsadapter aan de LiPo-oplader. Steek de stekker van de
netvoedingsadapter in een stopcontact. Het RODE lampje van de oplader gaat
branden. Koppel de LiPo-accu aan de oplader. Het GROENE lampje gaat branden
(afb. 3). Gebruik geen kracht.
4. Na een oplaadtijd van 60 min. is de accu volledig opgeladen en dooft het GROENE
lampje. Hierna moet de accu onmiddellijk van de oplader worden losgekoppeld.
5. Plaats de accu in de accuhouder en klik deze vast in de helikopter (afb. 4).
Controleer of de kabel bij het landen niet in contact komt met het onderstel.
Na een oplaadtijd van circa 60 minuten kan de helikopter circa 10 minuten vliegen.
Het oplaadproces wordt elektronisch bewaakt en wordt automatisch na 60 minuten beëindigd.
RC_Anleitung_Hue_Attack_06.indd 19 RC_Anleitung_Hue_Attack_06.indd 19
Helikopter en afstandsbediening
Stabilisator
Batterijen plaatsen
2. Plaats acht 1,5 V AA-batterijen en let
daarbij op de juiste polariteit, zoals in
het batterijcompartiment aangegeven.
Opladen van de helikopteraccu
HELIKOPTERACCU:
Draagbeugel
Led-display
Vooruit/achteruit
Accessoires:
trimmen
Vooruit/achteruit vliegen
Automatische LiPo-oplader
(nick-functie)
links/rechts vliegen /
roll-functie
Roll-trimming
Schakelaar voor
bedieningsomkering
Steeksleutel (alleen in
geval van reparatie/voor
uitleg zie internet)
3. Schuif de klep van het
batterijcompartiment weer
naar boven en sluit deze.
afb. 1
Coaxiaal rotorsysteem
Rompbevestigingspennen
Batterijcompartiment aan de onderzijde
Uitneembare
helikopteraccu
Uitneembare
accuhouder aan de
onderzijde
Netvoedingsadapter voor oplader
Bolkopsleutel
4. Ononderbroken groen brandend lampje:
spanning in orde. Rood brandend lampje:
accu te zwak; ze moeten worden opgeladen.
afb. 4
afb. 2 afb. 3
28.04.2009 10:45:39 Uhr 28.04.2009 10:45:39 Uhr
19
