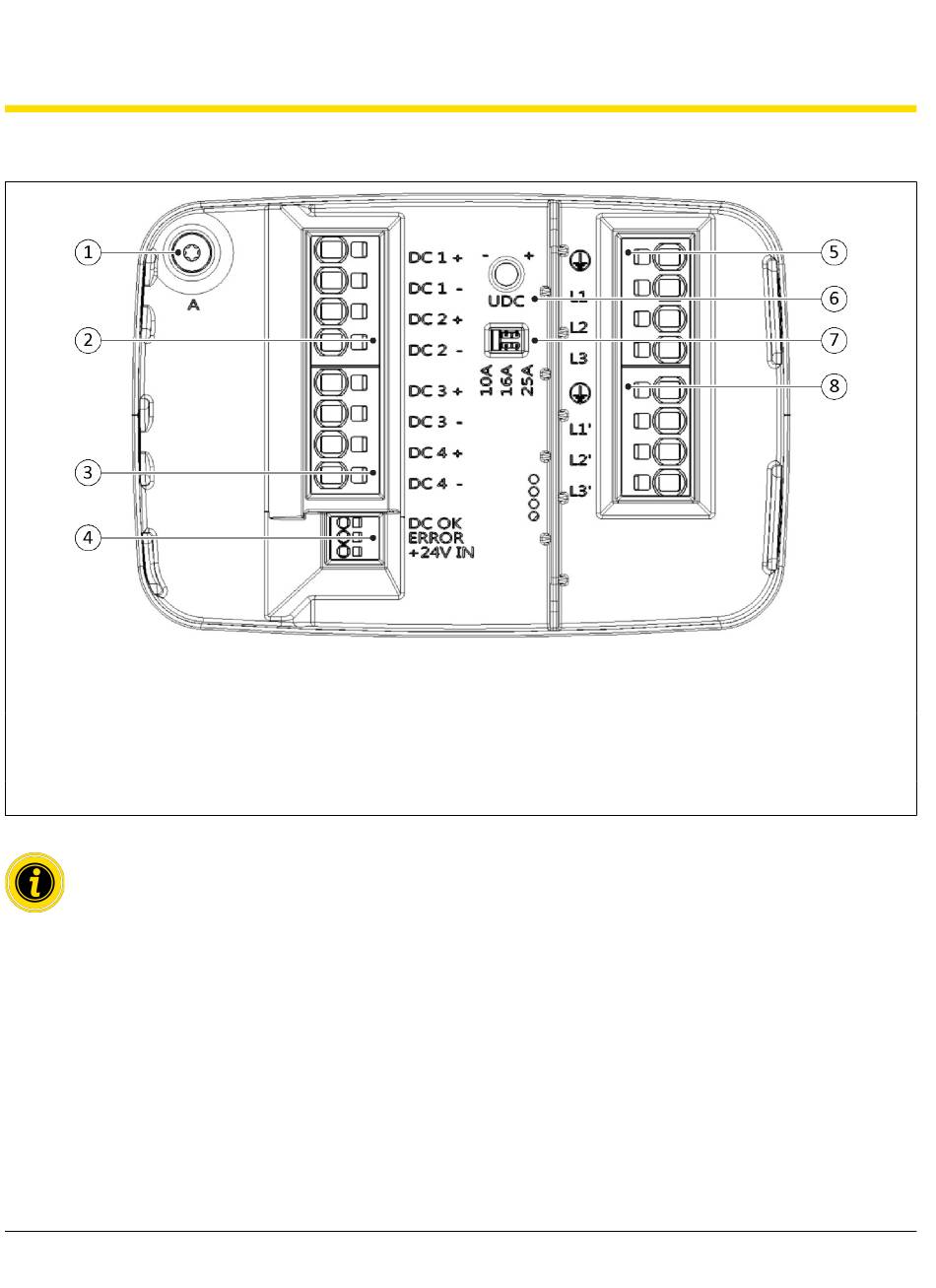

5.3 Raccordement et paramétrage
HP 5424
1 Raccordement à la terre
2 Bloc de raccordement 1 - 24 V DC (max. 6 mm
3 Bloc de raccordement 2 - 24 V DC (max. 6 mm
4 Raccordement du signal (max.1,5 mm
Si le cavalier n'est pas branché, un message d'erreur apparaît (protection contre les surintensités).
24 sur 40
5 Bloc de raccordement 3 - 400 V AC (max. 6 mm
) 6 Potentiomètre 24 V DC
2
) 7 Cavalier de limitation du courant de sortie
2
) 8 Bloc de raccordement 4 - 400 V AC (max. 6 mm
2
