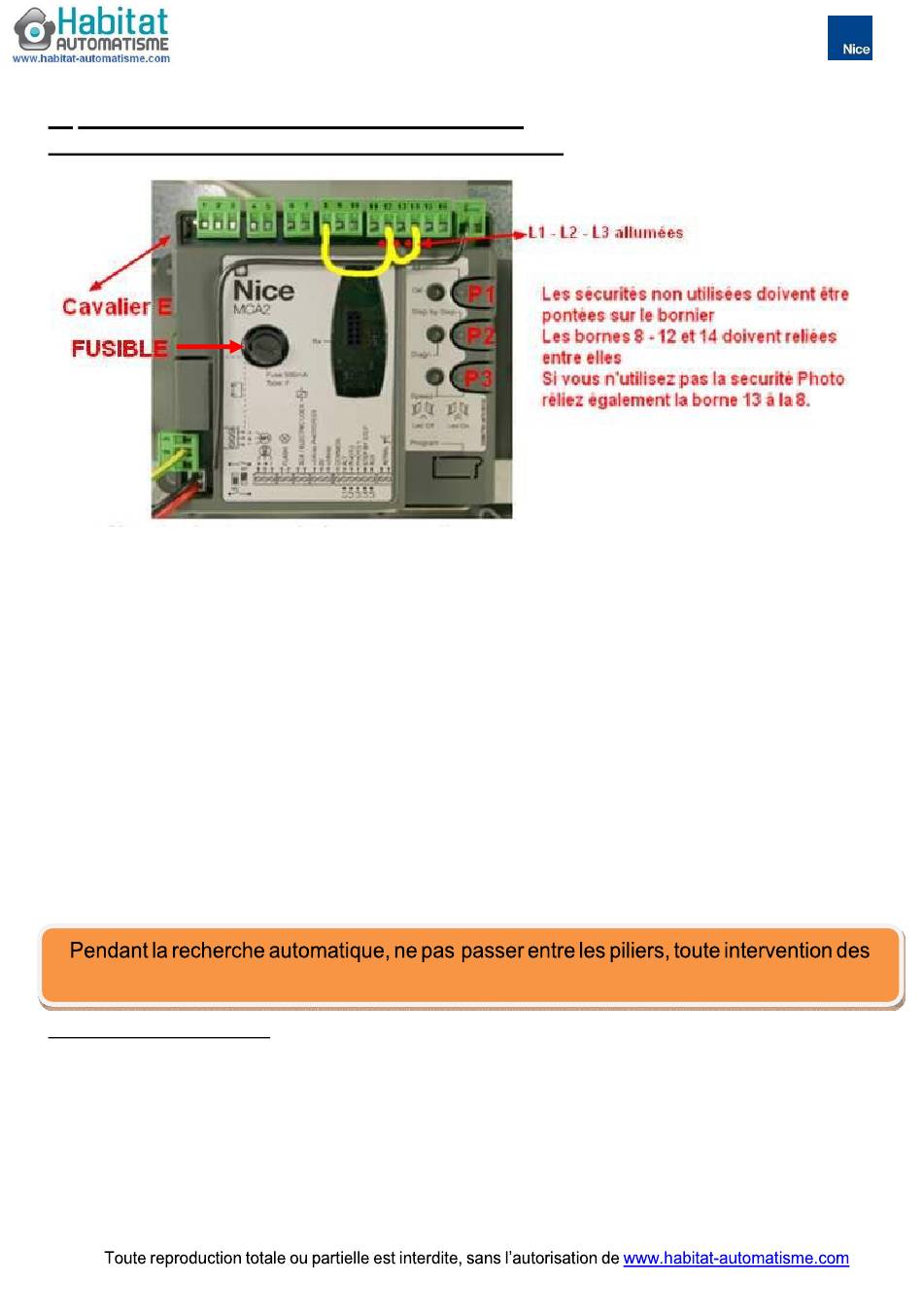

10) Programmation de la logique de commande MCA2
Recherche automatique des butées de fin de course mécaniques :
Mettre les deux battants à mi-course manuellement
Appuyer sur P2, les 2 moteurs devront partir en ouverture (sur environ 20 cm
seulement) Si toutefois ils partent en fermeture appuyer sur P2 pour stopper la
manœuvre.
Pour inverser le sens des moteurs, inverseur les fils + et – sur les borniers d'alimentation des
moteurs M1 et/ou M2.
Appuyer sur P2 de nouveau, les 2 moteurs devront partir en ouverture (sur environ 20 cm seulement), puis
les 2 vantaux s'arrêtent et repartent en fermeture, jusqu'à la butée d'arrêt
Si c'est le mauvais battant qui part en fermeture en premier, faire un appui sur P2, et inverser
le cavalier E.
Reprendre la procédure en appuyant de nouveau sur P2, les 2 vantaux vont s'ouvrir de
20 cm, se fermer jusqu'à la butée central, s'ouvrir complètement, et se refermer.
A la fin de cette procédure de reconnaissance l'automatisme aura mémorisé, l'effort de travail nécessaire,
et le temps de travail. Ainsi que que le décalage entre les deux vantaux
cellules photo-électriques, fausserait les paramètres de mémorisation
Effacement de la mémoire :
Si la procédure de reconnaissance des fins de courses, ne s'est pas bien déroulée, vous devez l'effacer.
Couper l'alimentation en enlevant le fusible
Appuyer et maintenir enfoncé les touches P1 et P2 simultanément
Remettre la fusible les leds L1 à L5 se mettent à clignoter
Relâcher P1 et P2 dès que les leds L1 à L5 s'éteignent ( au bout de 3 secondes )
