Étape 3 : Fixer La Poutre À La Barre De Remorquage; Étape 4 : Fixer Le Moteur Et Le Tuyau D'huile - LAZER LSE22 Manuel

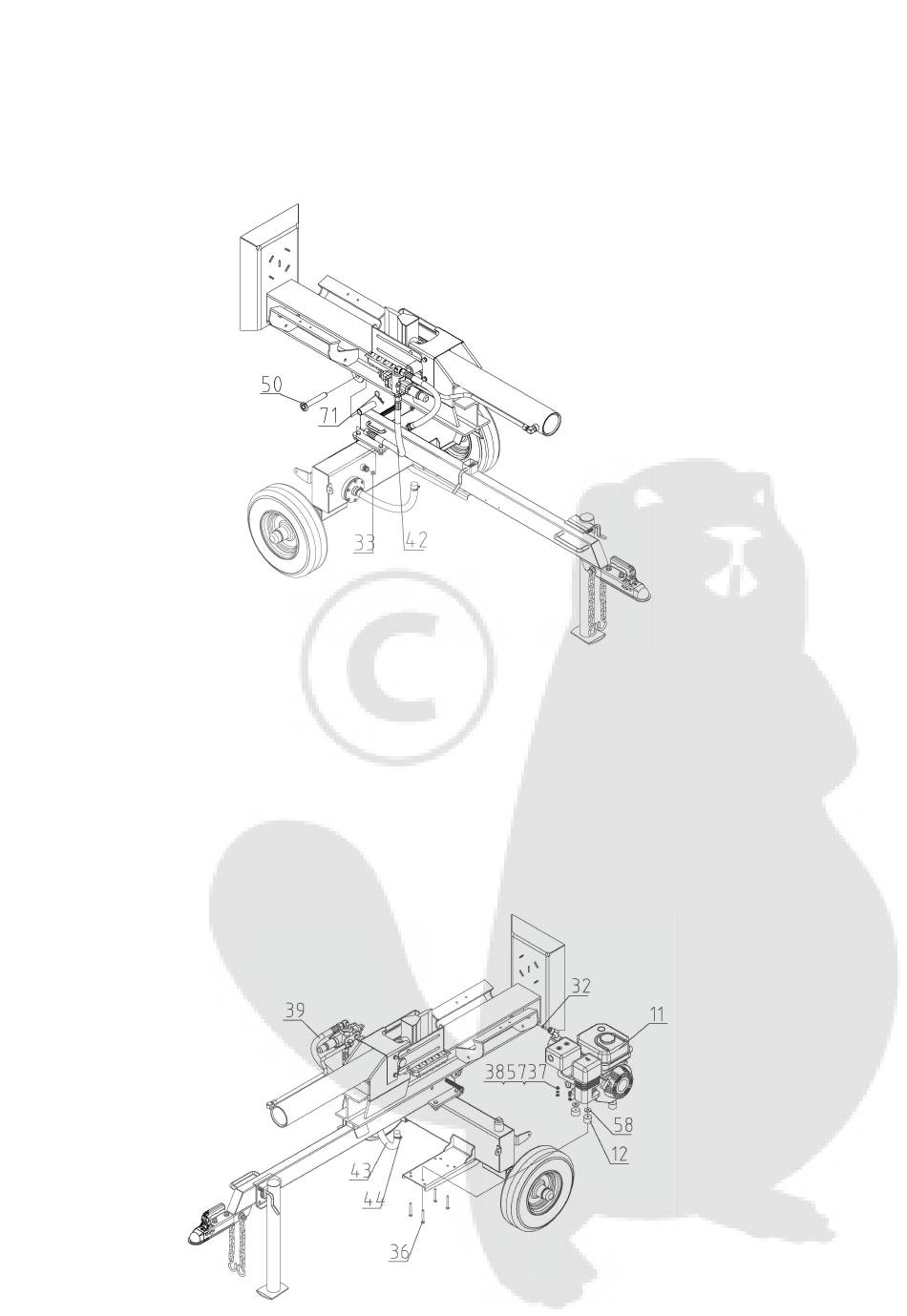

ÉTAPE 3 : Fixer la poutre à la barre de remorquage
1. Fixez la poutre à la barre de remorquage à l'aide de la cheville d'attelage (#50) et de la goupille bêta
(#71).
2. Fixez le tube de sortie des robinets inverseurs (#42) au connecteur du réservoir d'huile et scellez le
tout à l'aide de l'anneau en O 14×2,5 (#33).
Note : Serrez le connecteur du tuyau d'huile à un couple de 80-90 N.m
ÉTAPE 4 : Fixer le moteur et le tuyau d'huile
1. Fixez le moteur au support des roues à l'aide du bloc de polyuréthane (#12) et de la grande rondelle
plate Ø10 (#58), du boulon hexagonal M8x65 (#36), de la rondelle plate Ø8 (#37), de la rondelle de
blocage Ø8 (#57) et de l'écrou de blocage en nylon M8 (#38).
2. Fixez le tuyau d'huile (#43) au connecteur d'entrée d'huile de la pompe à engrenages, en le
positionnant à l'aide d'une pince (#44).
3. Fixez le tuyau d'huile à haute pression (#39) au connecteur de sortie d'huile de la pompe à
engrenages, en le scellant à l'aide de l'anneau en O 11,2×2,4 (#32).
Note : Serrez le connecteur du tuyau d'huile à un couple de 80-90 N.m
