Façade et panneau arrière
22
16

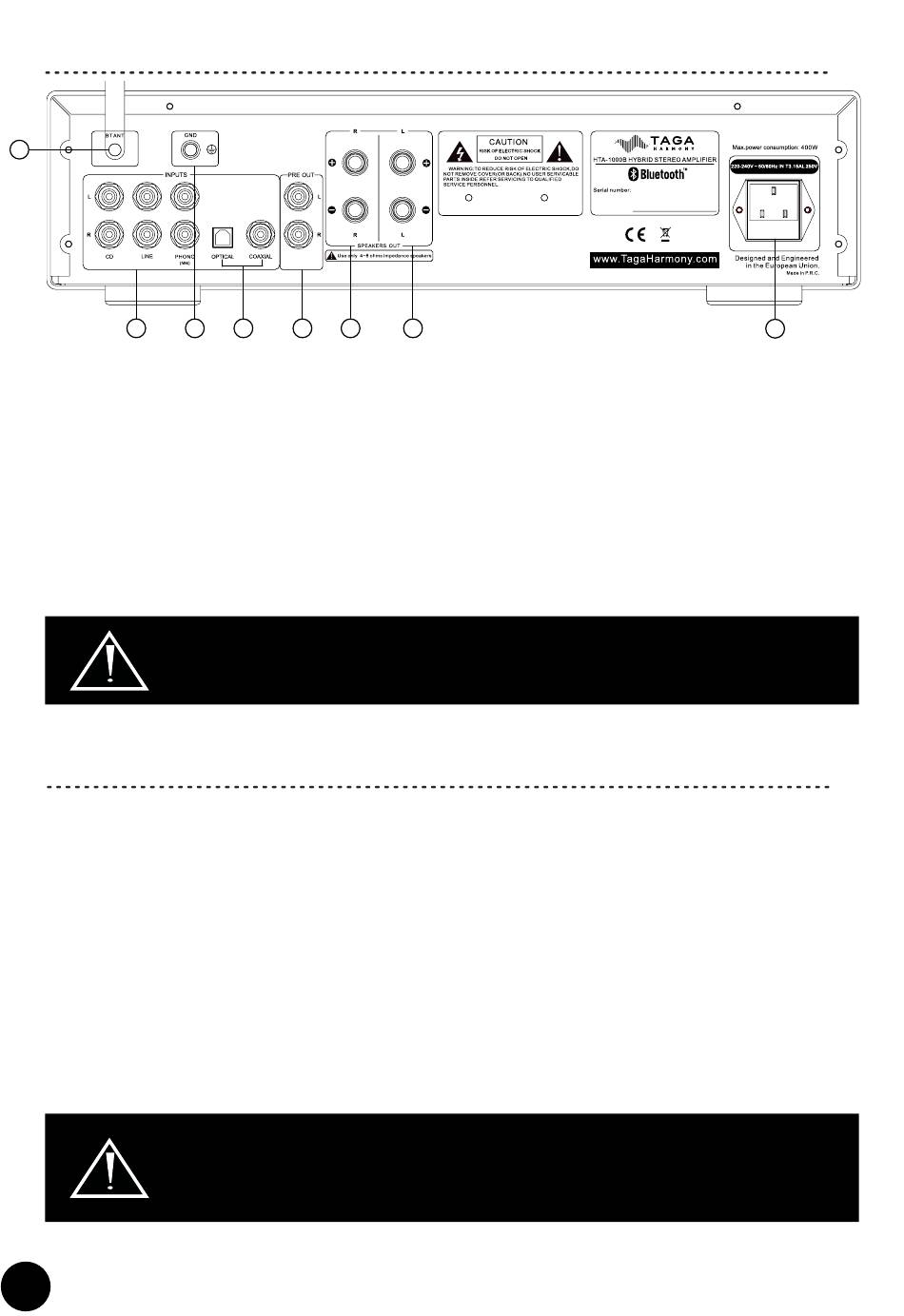

Sur le panneau arrière :
15. Borne de mise à la masse du phono (platine vinyle)
16. Entrées analogiques RCA stéréo : LINE / CD / PHONO (MM)
17. Entrées numériques OPTICAL / COAXIAL
18. Sorties stéréo RCA vers préamplificateur
19. Sortie vers haut-parleurs, canal droit (bornes de connexion des câbles hp)
20. Sortie vers haut-parleurs, canal gauche (bornes de connexion des câbles hp)
21. Entrée (prise) du câble d'alimentation secteur, et boîte à fusibles
22. Bluetooth
Tout fusible défectueux ne doit être remplacé que par un fusible exactement de
même type, en accord avec la mention placée à l'arrière de l'amplificateur. Le
cordon d'alimentation doit être débranché durant cette opération.
Branchement des câbles des haut-parleurs
Les bornes de connexion des câbles de haut-parleurs peuvent accepter des
câbles jusqu'à 10 AWG* (section de 5,25 mm²), ainsi que la plupart des types de
prises de connexion (banane, etc.). Il est conseillé de laisser un complément de
longueur de câble d'environ 1,5 mètres du côté de l'amplificateur, afin de faciliter son
positionnement et son installation. Ne pas utiliser d'agrafes, clous ou autres objets
métalliques pour maintenir les câbles en place. On obtiendra les meilleurs résultats
sonores en conservant les câbles à distance des autres câbles électriques et autres
connexions.
(*) AWG = American Wire Gauge (équivalents européens disponibles)
Prendre garde à brancher correctement les polarités de l'amplificateur avec les haut-
parleurs sur chaque groupe de haut-parleurs (ceux-ci doivent être branchés ROUGE +
avec le ROUGE + de l'amplificateur, et NOIR – avec le NOIR – de l'amplificateur).
Avant tout branchement, bien vérifier que l'amplificateur est arrêté. Ne pas
laisser de câbles d'enceintes dénudés entrer en contact entre eux ni avec
d'autres parties métalliques de cet appareil, ce qui risquerait de détériorer
l'amplificateur ou les enceintes. Ceci viendrait aussi annuler votre garantie
Pour tout complément d'informations, se référer à la notice de vos enceintes
8
15
17
18
19
Antenna and Antenna Socket
®
20
21
