6.4.3 Terminaison d'évacuation verticale
Pour terminaison d'évent vertical - Matériau PVC, CPVC ou PP
*
A propos de la résiliation
• Lors du choix des sorties d'aspiration et d'échappement, vous devez utiliser le même type de
coude (i.e. Les deux coudes à 90°).
Cela aidera à une combustion correcte en plaçant les deux terminaisons dans la même zone de pression.
• Insérer le Écran d'oiseau au bout du coude à 90°.
Écran d'oiseau n'est pas fourni avec le Chaudière Combi, à commander séparément.
• Pour éviter la formation excessive de condensation, seule la terminaison de ventilation doit
être située à l'extérieur du bâtiment.
Lorsque l'évent
pénètre dans un sol
ou un plafond et ne
fonctionne pas dans
un puits résistant au
feu, un coupe-feu et
un support sont
nécessaires.
Fournissez un
support vertical tous
les 0.9 m (3 pi) ou
selon les instructions
du fabricant du tuyau
d'évacuation.
Admission
50 mm (2 po)
ou
75 mm (3 po)
50 mm (2 po) × 75 mm (3 po) Des raccords
à augmentation sont nécessaires si vous
utilisez un tuyau de 75 mm (3 po) .
Tuyau de 75mm (3 po)
Coupleur d'augmentation
2 po ×3 po
Tuyau de 2 po*
*La longueur du tuyau entre les
raccords de l'augmentation et
le conduit d'échappement et
d'aspiration du Chaudière Combi
devrait être jusqu'à 152 mm (6 po).
30

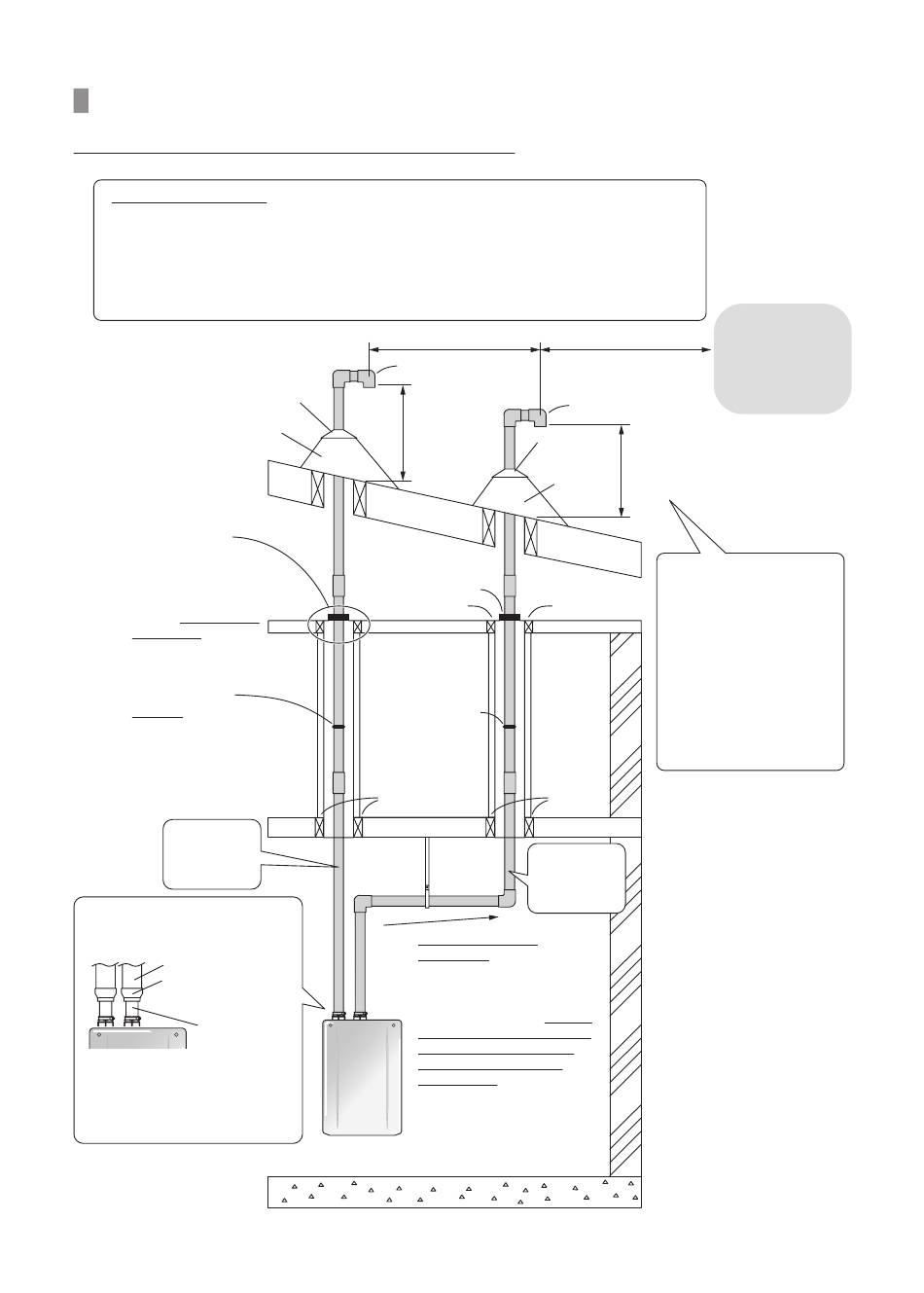

Ventilation du Chaudière Combi
≥ 0.9 m (3 pi) Minimum
Collet pluvial
Zingage
du toit
Coupe-feu
≥ 0.9 m (3 pi) Minimum
*
*
305 mm (12 po)
au-dessus du
niveau de
Collet pluvial
neige maximum
Zingage
du toit
Soutien
Coupe-feu
Coupe-feu
Soutien
Coupe-feu
Courroie de
Échappement
suspension
50 mm (2 po)
ou
75 mm (3 po)
• Une courte section
horizontale est nécessaire
pour empêcher les débris de
tomber dans le Chaudière Combi.
• Lorsque vous utilisez une
section horizontale, inclinez
l'évent horizontal de 1/4 po
vers le haut pour chaque
305 mm (12 po) vers la
terminaison pour drainer le
condensat.
• La prise d'air de
combustion de
tout appareil
• Toute autre
ouverture de
bâtiment
305 mm (12 po)
au-dessus du
niveau de
neige maximum
Lorsque la bouche d'évent
est située à plus de 2.4 m (8 pi)
d'une paroi verticale ou
d'un obstacle similaire,
terminez au-dessus du toit
à au moins 0.6m (2 pi), mais
pas plus de 1.87m (6 pi),
conformément à la norme
National Fuel Gas Code,
ANSI Z223.1/NFPA 54 ou
Code d'installation du
gaz naturel et du propane,
CSA B149.1.
