IT
PER APPLICAZIONI FRONT E REAR
Il prodotto è un dispositivo elettronico studiato per facilitare le operazioni di parcheggio della vettura.
Questo sistema è stato ideato per essere applicato sia sul paraurti anteriore che quello posteriore.
Per un corretto funzionamento del sistema anteriore è necessario installare il pulsante OPT (ABP05580) nella posizio-
ne 3 della centrale (vedi Schema Generale a pagina 3).
Il sensore di parcheggio si basa sul principio della rifl essione delle onde sonore quando queste incontrano un osta-
colo.
Conoscendo la velocità di propagazione del suono nell'aria e, misurando il tempo che trascorre tra l'emissione di un
treno d'impulsi e la sua ricezione, dopo che è stato rifl esso da un ostacolo, è possibile calcolare la distanza dell'osta-
colo dalla fonte di energia sonora.

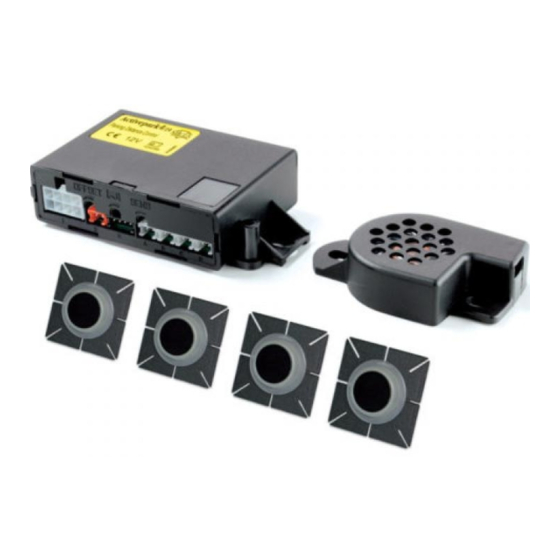

Nel caso specifi co, sono disponibili 4 fonti di energia sonora in modo da poter coprire uniformemente la zona dell'au-
toveicolo da proteggere.
Ciascuna di queste fonti è costituita da una capsula ad ultrasuoni che funge anche da elemento ricevente per l'onda
rifl essa.
Un beep intermittente segnala l'avvicinarsi della vettura all'ostacolo. Più la vettura si avvicina all'ostacolo, più aumenta
la frequenza dei beep. Il suono diventa continuo quando si raggiunge la distanza minima di sicurezza.
Composizione kit ..................................................................................................................................Pag. 2
Attrezzi necessari all'installazione ....................................................................................................Pag. 2
Schema generale ..................................................................................................................................Pag. 3
Caratteristiche tecniche ......................................................................................................................Pag. 3
Verniciatura capsule e supporti ........................................................................................................Pag. 3
Avvertenze di montaggio .................................................................................................................Pag. 4
Posizione fi ssaggio capsule ..............................................................................................................Pag. 4
- Installazione con sistema ISH (Internal Sensor Holder) .......................................Pag. 5
- Installazione con sistema ESH (External Sensor Holder) ......................................Pag. 6
Programmazioni .....................................................................................................................................Pag. 7
Mascheratura lettura .............................................................................................................................Pag. 7
Diminuzione prestazioni sistema ......................................................................................................Pag. 8
Riduzione lettura capsule laterali .......................................................................................................Pag. 8
Uso del sistema sul paraurti anteriore .............................................................................................Pag. 8
Registrazione velocità ...........................................................................................................................Pag. 8
Taratura .....................................................................................................................................................Pag. 9
Funzioni accessorie ...............................................................................................................................Pag. 9
- Mute autoradio (per sistemi rear e front con attivazione a pulsante) ....................Pag. 9
Esclusione del sistema rear con uso del rimorchio .................................................................Pag. 9
Diagnostica ............................................................................................................................................Pag. 10
Istruzioni d'uso per sistema front .....................................................................................................Pag. 10
Istruzioni d'uso per sistema rear ......................................................................................................Pag. 10
SENSORE DI PARCHEGGIO
PRINCIPIO DI FUNZIONAMENTO
INDICE ARGOMENTI
