Pour accoupler la ligne principale et une ligne se requiert un coupleur de lignes
(LC). Le Router KNX.IP Pless de Zennio se destine au cas ou le moyen de la première
soit Ethernet mais celui de la seconde soit paire tressée. Dans ce cas, on assume
que le moyen de la ligne de zones (s'il existe) est aussi Ethernet.
D'autre part, le Zennio KNX-IP Router Pless peut s'ajouter à la topologie de l'ETS comme un
dispositif de plus. Ce n'est pas obligatoire si on utilise la configuration par défaut. Par
contre, si on désire modifier quelques paramètres ou la table de filtre, il est nécessaire
de lui assigner une direction physique pour pouvoir effectuer les téléchargements des
paramètres.
Quelque soit la situation dans la topologie, le Routeur KNX-IP Pless de Zennio offre une
interface d'accouplement dûment isolée et avec la possibilité du KNX-IP Router Pless , avec la
possibilité de filtrer le trafic selon la topologie de l'installation ou en accord aux adresses de
groupe. En d'autres mots, le Routeur KNX-IP Pless de Zennio laissera (ou non) passer
les télégrammes d'un milieu à l'autre selon la configuration.
Note: l'adresse individuelle d'un coupleur de lignes doit être de type X.Y.0 et en cas de
fonctionner comme coupleur de zones doit être X.0.0.
http://www.zennio.fr
Ligne Principale
AL
AA
4.0.0
Ligne Principale
AA AL
3.0.0

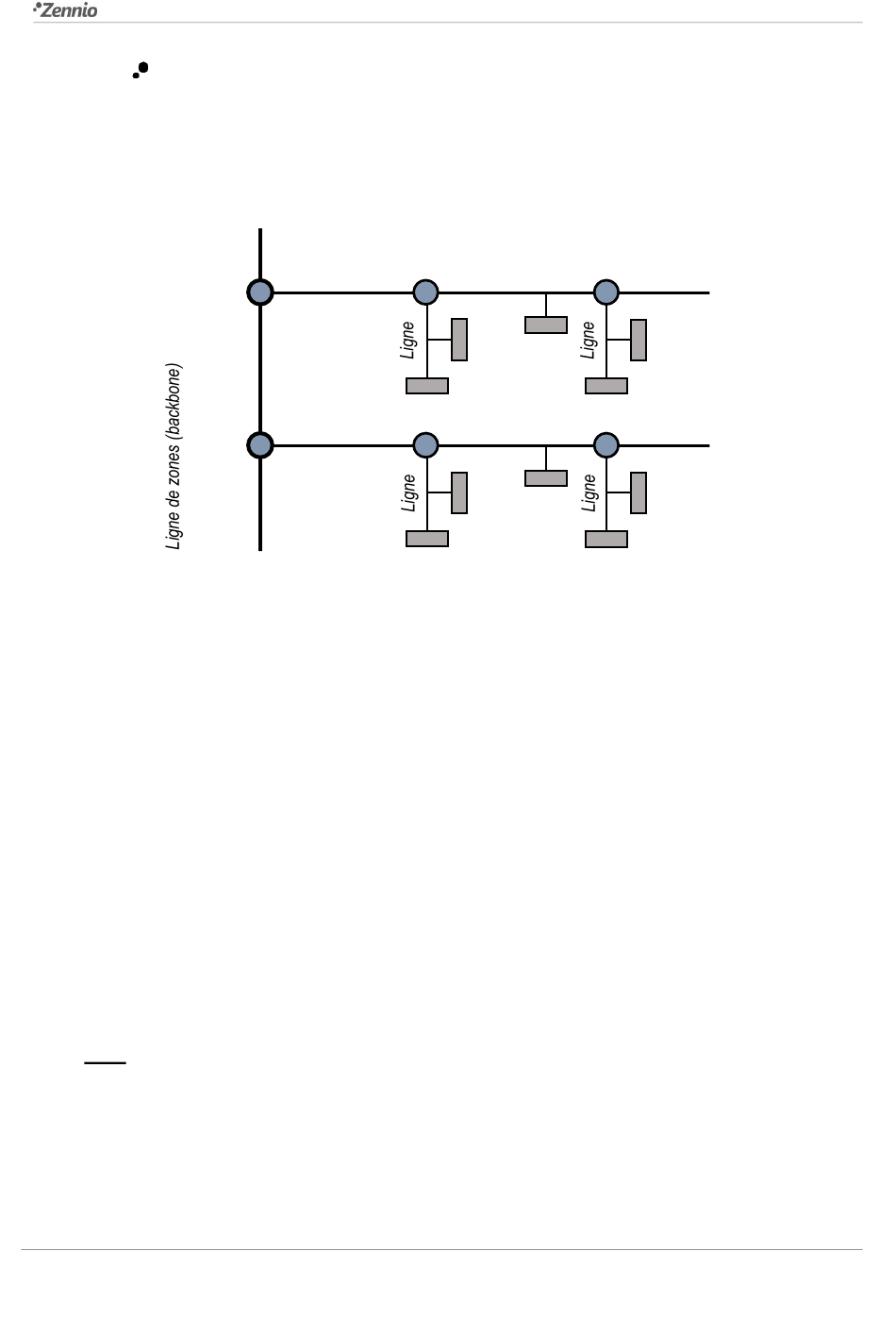

Figure 5 accouplement de lignes
Zennio KNX-IP Router / Interface PLess
4.1.0
AL
4.1.2
4.0.1
4.1.1
3.1.0
AL
3.1.2
3.0.1
3.1.1
Support technique
4.2.0
4.2.2
4.2.1
3.2.0
3.2.2
3.2.1
