Installation

Installation des batteries internes

6
Pour installer les batteries dans le châssis onduleur :
1. Vérifiez que le disjoncteur de batterie situé sur le panneau
arrière de l'onduleur est ouvert (position OFF).
2. Glissez la batterie gauche dans le châssis. Répétez
l'opération pour la batterie droite.

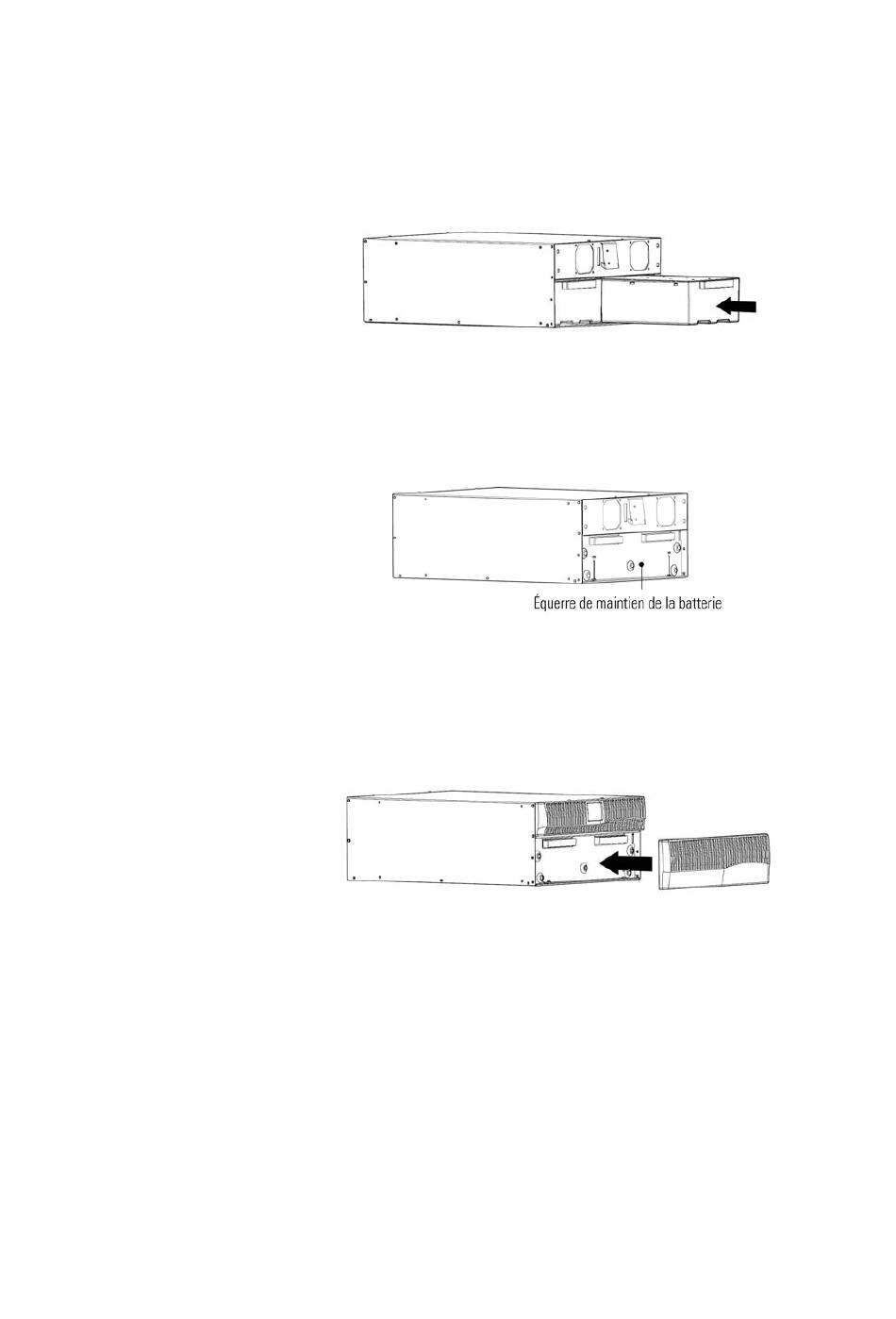

Figure 2 – Installation des batteries
3. Fixez les batteries au châssis avec l'équerre de maintien et
les vis prévues dans le kit d'accessoires (voir Figure 3).
Figure 3 – Fixation des batteries
4. Installez les panneaux avant (prévus dans le kit
d'accessoires)
Figure 4 – Installation des panneaux avant
5. Si vous installez l'onduleur sous la forme d'un coffret
indépendant ou d'une tour, passez à la section suivante
« Installation indépendante ».
Si l'onduleur est dans un rack et que vous installez un module
batterie EBM optionnel, passez à « Installation d'un module
batterie EBM » à la page 9 ; sinon, passez à « Installation
d'un onduleur à prises » à la page 9 ou à « Installation d'un
onduleur à câblage sur bornier » à la page 12.
Guide d'utilisation du Powerware
®
9125 (5000 à 6000 VA) • Rév. A
