Pour la reprise d'information du fonctionnement de la vanne 4 voies (inversion du cycle frigorifique), utiliser les
connecteurs auto-dénudants fournis avec le module HYDROCLIM INVERTER (dans le boitier du thermostat). Ces
connecteurs se fixent sur l'alimentation de la vanne 4 voies (2 fils en 1.5 mm²). ATTENTION, cette alimentation est en
220 V.

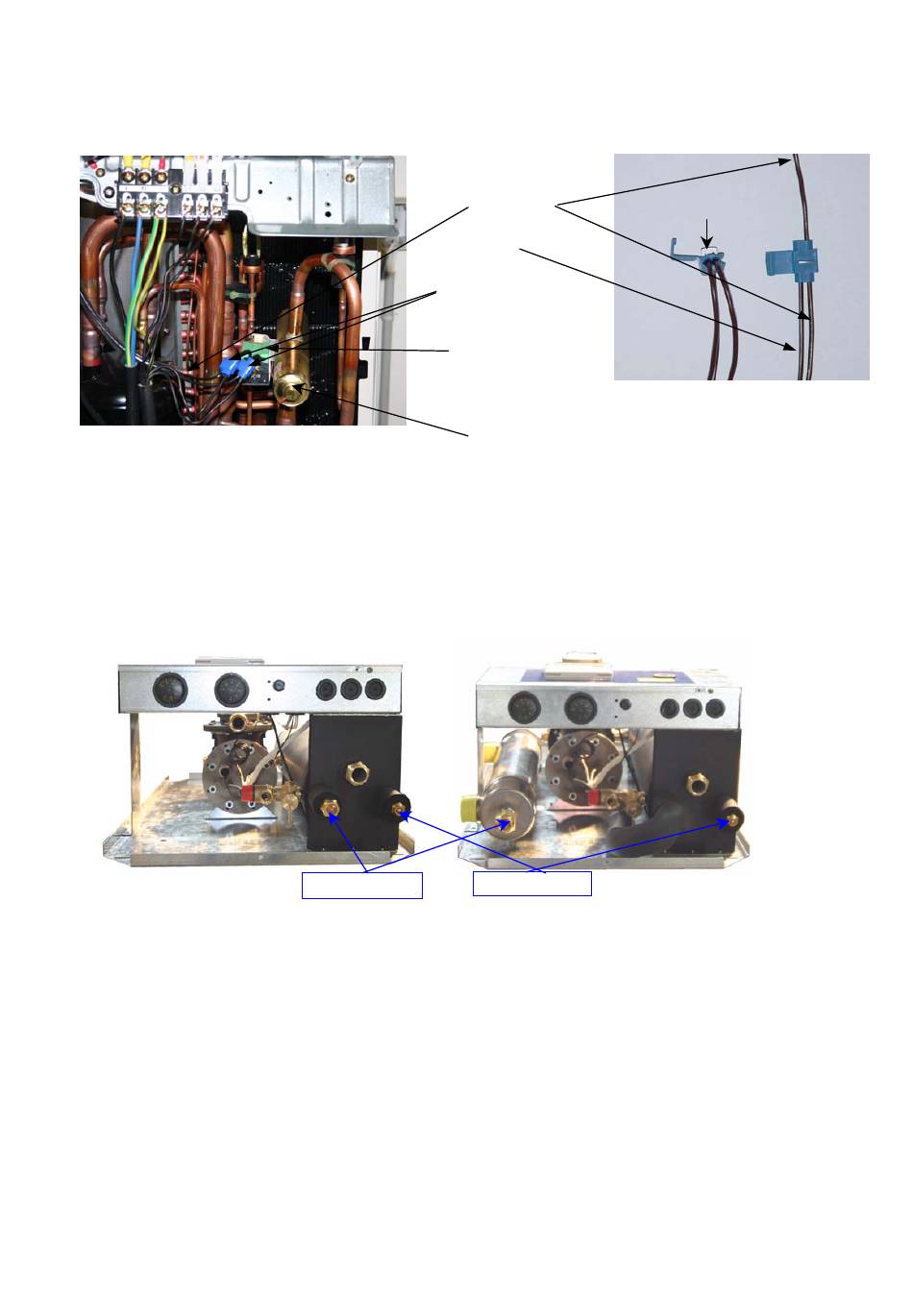

Photo du bornier électrique
d'une unité PUHZ-5 (fig.8)
II-3 Raccordement frigorifique
Module sans option piscine
Raccorder l'aller et le retour du circuit frigorifique avec les écrous flares fournis en maintenant les raccords brasés avec
une clé adaptée afin de ne pas endommager les tuyauteries internes du module hydraulique.
Couper les tubes de liaisons proprement avec un coupe-tube afin de ne pas laisser de copeaux dans le circuit. Mettre en
pression d'azote (15 bars mini) les liaisons pour vous assurer de l'étanchéité des raccordements flares. Réaliser le tirage
au vide pendant un temps minimum de 2 heures.
Pour la charge en fluide frigorigène et la mise en marche du groupe, il est impératif de bien respecter le cahier des
charges de l'unité extérieure.
OUVRIR LES VANNES DE L'UNITE EXTERIEURE AVANT DE DEMARRER LE MODULE
HYDROCLIM INVERTER
Fil de vanne
4 voies
Reprise
d'info
Connecteurs
auto dénudant
Bobine de
vanne 4 voies
Vanne
4 voies
LIQUIDE
GAZ
Fig. 9
Clipser à l'aide
d'une pince
Détail des connecteurs (fig.7)
module avec option piscine
5/15
AJTECH/GIMHDI 1104
