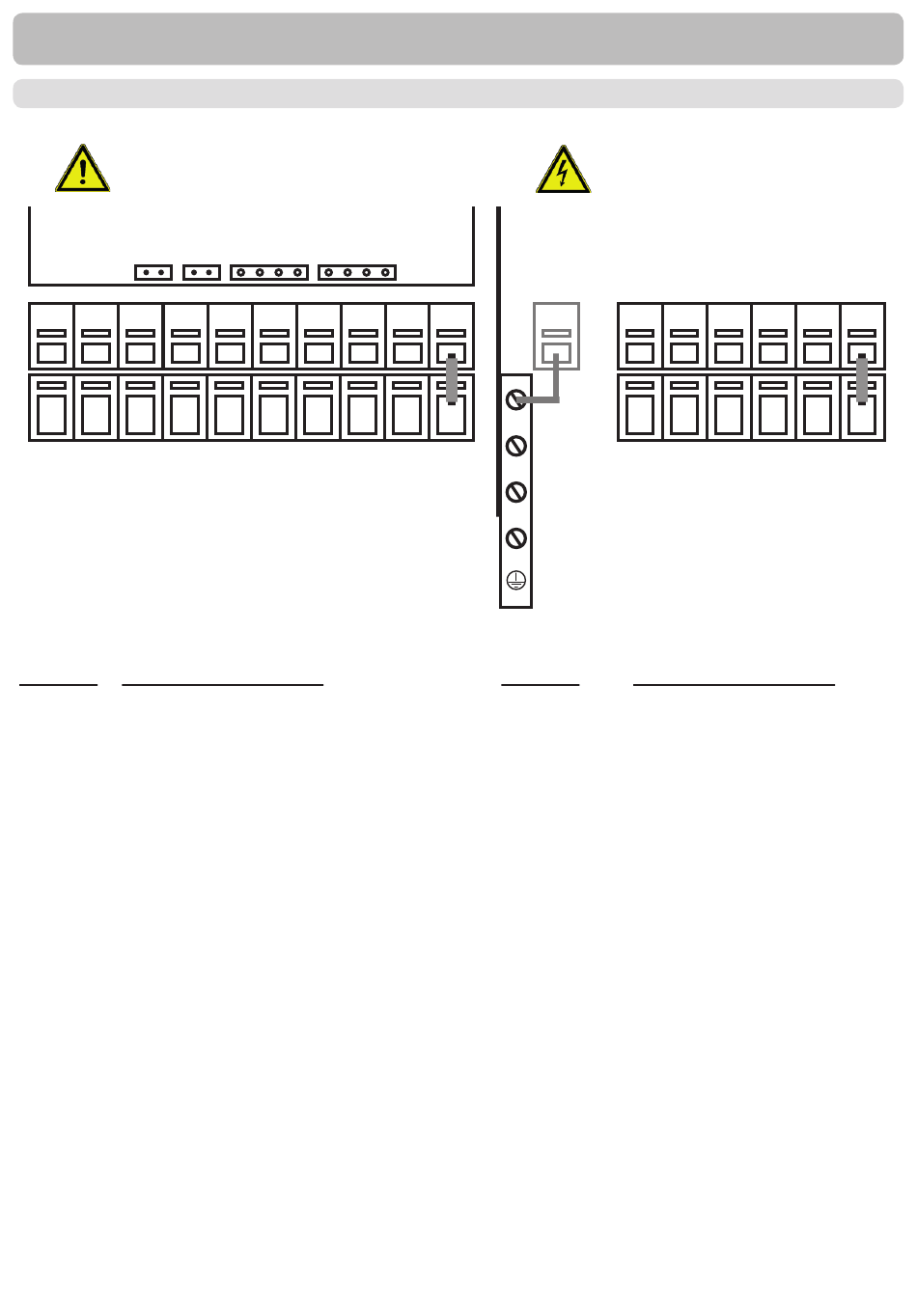

D - Schéma des bornes pour raccordement électrique
Côté capteur 12 V max
Attention
CAN CAN
+
S6
V2
V1
Basses tensions 12VAC/DC max.
Bornes: raccordement pour :
S1
Circulation (opt.)
S2
Eau sanitaire (Optionnelle, Voir ci-
dessous)
S3
Circuit Principal (opt.)
S4
Mémoire ci-dessus (opt.)
S5
Centre de Conservation (opt.)
V1
0-10V/PWM-Signal Pompe Princi-
pale
V2
0-10V/PWM-Signal (opt.)
S6
Retour Principal (opt.)
-
Capteur de Liaison -
VFS1
Sortie d'Eau Chaude
VFS2
Optionnel
La polarité des sondes est quelconque.
Les connexions des relais changent selon les fonctions additionnelles sélectionnées.
Connexion des capteurs terrestres (1-6) via le capteur du terminal (-)
Le capteur VFS doit être raccordé à la prise sur la carte de circuits.
La capteur 2 / Eau froide: Si aucun capteur n'est connecté, la température par défaut sera de
10 °C. Voir également „6.2 Etalonnage du Capteur"
Installation
VFS2
VFS1
S4
S3
S2
S5
Danger
-
S1
PELV
Tensions réseau 230VAC 50-60Hz
Bornes:
L
N
R1
R2
R3
R3I
La mise à la terre de sécurité PE
s'effectue au bornier de métal PE !
Côté secteur 230 VCA
R3
R2
R1
R3I
raccordement pour :
Conducteur Ph. Principale L
Conducteur Ph. Neutre N
Pompe Principale (opt.)
Relais 2
Relais 3 (Fermé)
Relais 3 (Ouvert)
L
N
11
