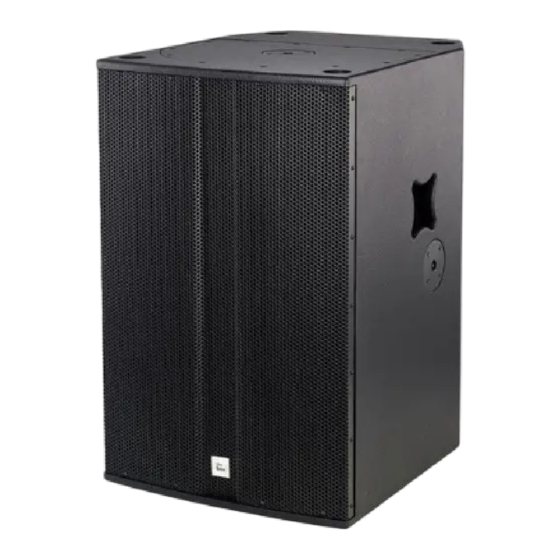

- Page 1 Achat 118 A subwoofer actif notice d'utilisation...
- Page 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 20.07.2017, ID : 325265 (V2)
-
Page 3: Table Des Matières
Table des matières Table des matières Remarques générales..........................4 Consignes de sécurité..........................7 Performances............................12 Installation..............................13 4.1 Conseils pour utiliser les haut-parleurs..................15 Connexions et éléments de commande..................16 Données techniques..........................19 Câbles et connecteurs........................... 20 Protection de l’environnement......................23 Achat 118 A... -
Page 4: Remarques Générales
Remarques générales Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter. - Page 5 Remarques générales Symboles et mots-indicateurs Cette section donne un apperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation. Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.
- Page 6 Remarques générales Symbole d'avertissement Type de danger Avertissement en cas de tension électrique dangereuse. Avertissement en cas de charge suspendue. Avertissement en cas d'emplacement dangereux. subwoofer actif...
-
Page 7: Consignes De Sécurité
Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil est conçu pour la sonorisation. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. - Page 8 Consignes de sécurité Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 9 Consignes de sécurité DANGER ! Décharge électrique due aux tensions élevées circulant à l’intérieur de l’appareil Des pièces sous haute tension sont installées à l’intérieur de l’appareil. Ne démontez jamais les caches de protection. Les pièces à l’intérieur de l’appareil ne nécessitent aucun entretien de la part de l’utilisateur.
- Page 10 Consignes de sécurité ATTENTION ! Risque de traumatismes auditifs L’appareil peut produire un volume sonore susceptible de provoquer des trou‐ bles auditifs temporaires ou permanents. En cas d’exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l’apparition d’acouphènes ou de perte auditive.
-
Page 11: Alimentation Électrique
Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres‐... -
Page 12: Performances
Performances Performances Fonctions particulières de ce haut-parleur pavillonnaire basses fréquences performant destiné à des applications touring Raccordements réalisables : Entrée/sortie XLR et sortie XLR sur le dessus 2 adaptateurs de bride M20 (1 × en haut, 1 × latéral) Possibilités de fixation de roulettes disponibles en option Laqué... -
Page 13: Installation
Installation Installation Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’appareil des secousses, de la poussière et de l’humidité pendant le transport et l’entreposage. Établissez toutes les connexions tant que l’appareil n’est pas branché. - Page 14 Installation ATTENTION ! Risque de blessures en raison du poids élevé En raison du poids élevé de l’appareil, le transport et le montage doivent toujours être effectués par deux personnes minimum. REMARQUE ! Risque de dommages matériels dus aux champs magnétiques Les haut-parleurs produisent un champ magnétique statique.
-
Page 15: 4.1 Conseils Pour Utiliser Les Haut-Parleurs
Installation 4.1 Conseils pour utiliser les haut-parleurs Les haut-parleurs doivent être positionnés de manière à ce que leurs signaux sons puissent atteindre le public sans entrave. Il est souvent utile de placer les haut-parleurs sur des statifs pour obtenir une reproduction sonore plus régulière sur l'ensemble de l'auditoire à portée maximale. -
Page 16: Connexions Et Éléments De Commande
Connexions et éléments de commande Connexions et éléments de commande subwoofer actif... - Page 17 Connexions et éléments de commande 1 [VOLUME] Bouton de réglage du volume. 2 [HIGH CUT ] Bouton de réglage de la fréquence du filtre passe-haut sur une plage de 55 à 200 Hz. 3 [PHASE ] Cet interrupteur décale de 180° la position de la phase du signal de subwoofer. Cela permet d’éviter les effets d’annu‐ lation indésirables lorsque d’autres haut-parleurs sont utilisés.
- Page 18 Connexions et éléments de commande 6 [125 Hz HPF OUT] Sortie pour le raccordement de haut-parleurs satellites, conçue comme connecteurs du type XLR. Des parties de signal audio sont transmises sur cette sortie avec une fréquence de plus de 125 Hz. 7 [LINE OUT] Sortie LINE pour le raccordement d’autres haut-parleurs, fiche XLR.
-
Page 19: Données Techniques
Données techniques Données techniques Système Subwoofer pavillonnaire active Alimentation 230 V 50/60 Hz Équipement 1 × haut parleur basses fréquences 18 pouces Puissance de sortie 1300 W (RMS) Impédance 8 Ω Pression sonore maximale 135 dB (peak) 104 dB (1 W/1 m) Plage de fréquences 37 Hz …... -
Page 20: Câbles Et Connecteurs
Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. - Page 21 Câbles et connecteurs C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile.
- Page 22 Câbles et connecteurs Fiche XLR (asymétrique) Masse, blindage Signal Ponté avec broche 1 subwoofer actif...
-
Page 23: Protection De L'environnement
Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plas‐ tique et des emballages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage. -
Page 24: Remarques
Remarques subwoofer actif... - Page 25 Remarques Achat 118 A...
- Page 26 Remarques subwoofer actif...
