  • Page 1 Cod. 97853 V06_17 Ref. 5250 BASIC-2B 3200683...
  • Page 2 Cod. 97853 V06_17 3200683...

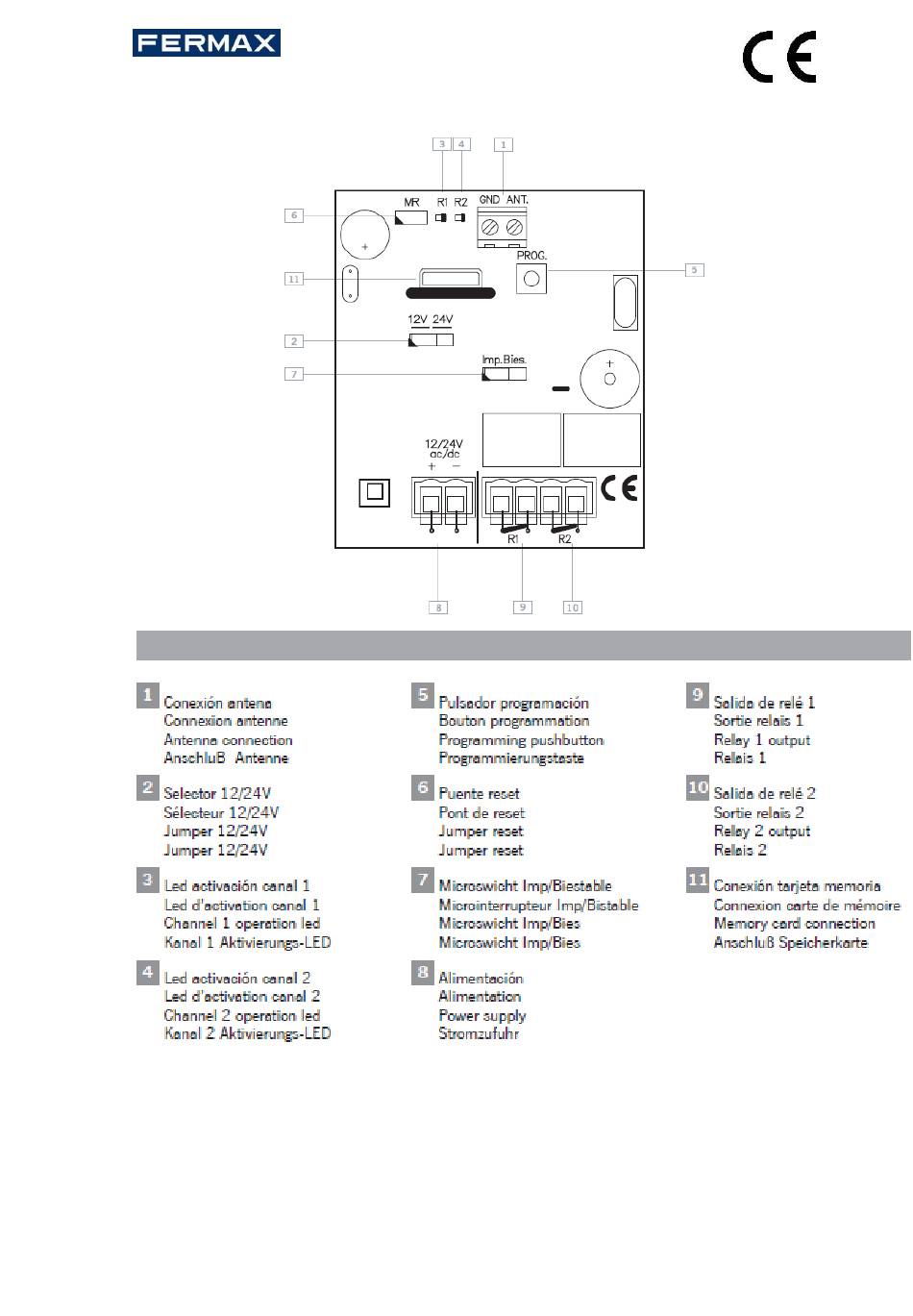

  • Page 3 Cod. 97853 V06_17 IMPUL. 12V 24V RL 2 BIES. IMPUL. 12V 24V Imp.Bies. 12/ 24V ac /dc NA C NA C REF. 5250 230 Vac PR IM SEC. 1 2Vac 12Vac/dc 12 Vac/dc 3200683...
  • Page 4 Cod. 97853 V06_17 REF. 5250 RL 1 IMPUL. 12V 24V BIES. IMPUL. 12V 24V Imp.Bies. 12/ 24V ac/d c RL 1 RL 2 110 - 240Vac NA C NA C 230 Vac 110 - 240Vac PR IM SEC. 1 2Vac 12Vac/dc 3200683...

  • Page 5: Características Técnicas

    Cod. 97853 V06_17 Manual de usuario CARACTERÍSTICAS TÉCNICAS BASIC-2B Frecuencia 868,35MHz Codificación Código cambiante de alta seguridad Memoria 500 códigos Número de relés 2 relés Alimentación 12/24Vac/dc ±10% Contactos relé Consumo reposo / funcionamiento 60mA / 90mA Temperatura funcionamiento -20ºC a +85ºC Estanqueidad IP54 (con prensaestopas IP65) Dimensiones...
  • Page 6 Cod. 97853 V06_17 Presionar el pulsador de programación del receptor durante 1s, se escuchará una señal sonora. El receptor entrará en programación (ver tabla). Si se mantiene presionado el pulsador de programación el receptor pasará de una configuración a la siguiente de manera cíclica. Una vez elegida la configuración de programación para el emisor que se quiere dar de alta, enviar el código a programar pulsando el emisor.

  • Page 7: Declaración De Conformidad Ce

    · Utilizar fusibles retardados. DECLARACIÓN DE CONFORMIDAD CE Por medio de la presente, FERMAX ELECTRÓNICA, S.A.U. declara que la ref. 5250 BASIC-2B, cumple con los requisitos de la Directiva RED 2014/53/UE y de la Directiva RoHS 2011/65/UE. Ver página web www.fermax.com. FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spain.
  • Page 8 Cod. 97853 V06_17 3200683...

  • Page 9: Technical Characteristics

    Cod. 97853 V06_17 User’s Manual TECHNICAL CHARACTERISTICS BASIC-2B Frequency 868,35MHz Coding High security rolling code Memory 500 codes Number of relays 2 relays Supply 12/24Vac/dc ±10% Relay contacts Standby/Op. consumption 60mA / 90mA Op. temperature -20ºC to +85ºC Watertightness IP54 (with glands IP65) Size 63x74x25mm Box dimensions...
  • Page 10 Cod. 97853 V06_17 After 10 seconds without programming or pressing the first two transmitter buttons, the receiver will exit programming mode, issuing two acoustic signals of 1 sec. If upon programming a transmitter the receiver memory is full, it will issue 7 acoustic signals of 0.5 sec. and exit programming.

  • Page 11: Group Configuration

    · Terminals of maximum section 3,8mm2 must be used for the power supply connections. · Use time delayed fuses. CE DECLARATION OF CONFORMITY Hereby, FERMAX ELECTRONICA, S.A.U., declares that this BASIC-2B ref. , is in compliance with the essential requirements of Directive RED 2014/53/UE and Directive RoHS 2011/65/UE. See website www.fermax.com.
  • Page 12 Cod. 97853 V06_17 3200683...

  • Page 13: Caractéristiques Techniques

    Cod. 97853 V06_17 Manuel de l’utilisateur CARACTÉRISTIQUES TECHNIQUES BASIC-2B Fréquence 868,35MHz Codification Code changeant à haute sécurité Mémoire 500 codes Nombre de relais 2 relais Alimentation 12/24Vac/dc ±10% Contacts relais Consommation repos / travail 60mA / 90mA Température travail -20ºC à +85ºC Étanchéité...
  • Page 14 Cod. 97853 V06_17 Lorsque vous avez choisi la configuration de programmation pour l’émetteur que vous voulez enregistrer, envoyez le code à programmer en appuyant sur l’émetteur. Chaque fois que vous programmez un émetteur, le récepteur émet un signal sonore de 0,5 s. Au bout de 10 secondes sans programmation ou lorsque vous appuyez sur les deux premiers boutons-poussoirs de l’émetteur, le récepteur quitte du mode de programmation en émettant deux signaux sonores d’1 seconde.

  • Page 15: Configuration Des Groupes

    · Utiliser fusibles retardés. DECLARATION DE CONFORMITÉ CE Par la présente FERMAX ELECTRONICA, S.A.U., déclare que l’appareil ref. 5250 BASIC-2B est conforme aux exigences essentielles de la directive RED 2014/53/UE, Directive RoHS 2011/65/UE. Voir site Internet www.fermax.com. FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spain.
  • Page 16 Cod. 97853 V06_17 3200683...

  • Page 17: Technische Merkmale

    Cod. 97853 V06_17 Benutzerhandbuch TECHNISCHE MERKMALE BASIC-2B Frequenz 868,35MHz Kodierung Hochsicherer Wechselcode Speicher 500 Codes Relaisanzahl 2 Relais Stromversorgung 12/24Vac/dc ±10% Relaiskontakte Ruhe-/Betr.verbrauch 60mA / 90mA Betriebstemperatur -20ºC bis +85ºC Dichtigkeit IP54 (mit Kabelstutzen IP65) Abmessungen 63x74x25mm Gehäuseabmessungen 82x190x40mm INSTALLATION UND ANSCHLÜSSE Die Rückplatte mit den beiliegenden Dübeln und Schrauben an der Wand befestigen.
  • Page 18 Cod. 97853 V06_17 Konfiguration der Senderprogrammierung am Empfänger Empf.1 Empf.2 Standard Programmierung (voreingestellte Option, ist der Empfänger immer in mehrkanalig gestaltet) Die Relais werden durch den 1. Kanal Relais 1 und 2. Kanal Relais 2 (3. Kanal Blinkend Blinkend Relais 1 und 4. Kanal Relais 2) betätigt. Speciel Programmierung Drücken Sie die Sender Kanal zu aktivieren das Relais 1 auf der Empfängerseite Drücken Sie die Sender Kanal zu aktivieren das Relais 2 auf der Empfängerseite...

  • Page 19: Eg-Konformitätserklärung

    3,8mm2 verwendet werden. · Benutzen Sie Zeitverschobene Sicherungen EG-KONFORMITÄTSERKLÄRUNG Hiermit erklärt FERMAX ELECTRONICA, S.A.U., dass sich das Gerät BASIC-2B ref.5250 in Übereinstimmung mit den grundlegenden Anforderungen der Richtlinie RED 2014/53/EU RoHS- Richtlinie 2011/65/EU. Siehe Webseite web www.fermax.com. FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spain.
  • Page 20 Cod. 97853 V06_17 3200683...

  • Page 21: Manual Do Usuário

    Cod. 97853 V06_17 Manual do Usuário CARACTERÍSTICAS TÉCNICAS BASIC-2B Frequência 868,35MHz Codificação Código cambiante de alta segurança Memória 500 códigos Número de relés 2 relés Alimentação 12/24Vac/dc ±10% Contactos relé Consumo repouso / funcion. 60mA / 90mA Temperatura función. -20ºC a +85ºC Estanqueidade IP54 (com prensa-estopas IP65) Dimensões...
  • Page 22 Cod. 97853 V06_17 Cada vez que se programe um emissor, o receptor emitirá um sinal sonoro de 0,5s. Se transcorrerem 10 segundos sem programar, ou pressionando os dois pulsadores do emissor, o receptor sairá do modo de programação, emitindo dois sinais sonoros de 1s. Se ao programar um emissor a memória do receptor estiver cheia, este emitirá...

  • Page 23: Declaração De Conformidade Ce

    · Usar fusível lento. DECLARAÇÃO DE CONFORMIDADE CE FERMAX ELECTRONICA, S.A.U. declara que este BASIC-2B ref.5250 está conforme com os requisitos essenciais da RED Directiva 2014/53 RoHS /EU 2011/65/UE. Ver página Web www.fermax.com. FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spain.
  • Page 24 Cod. 97853 V06_17 3200683...
