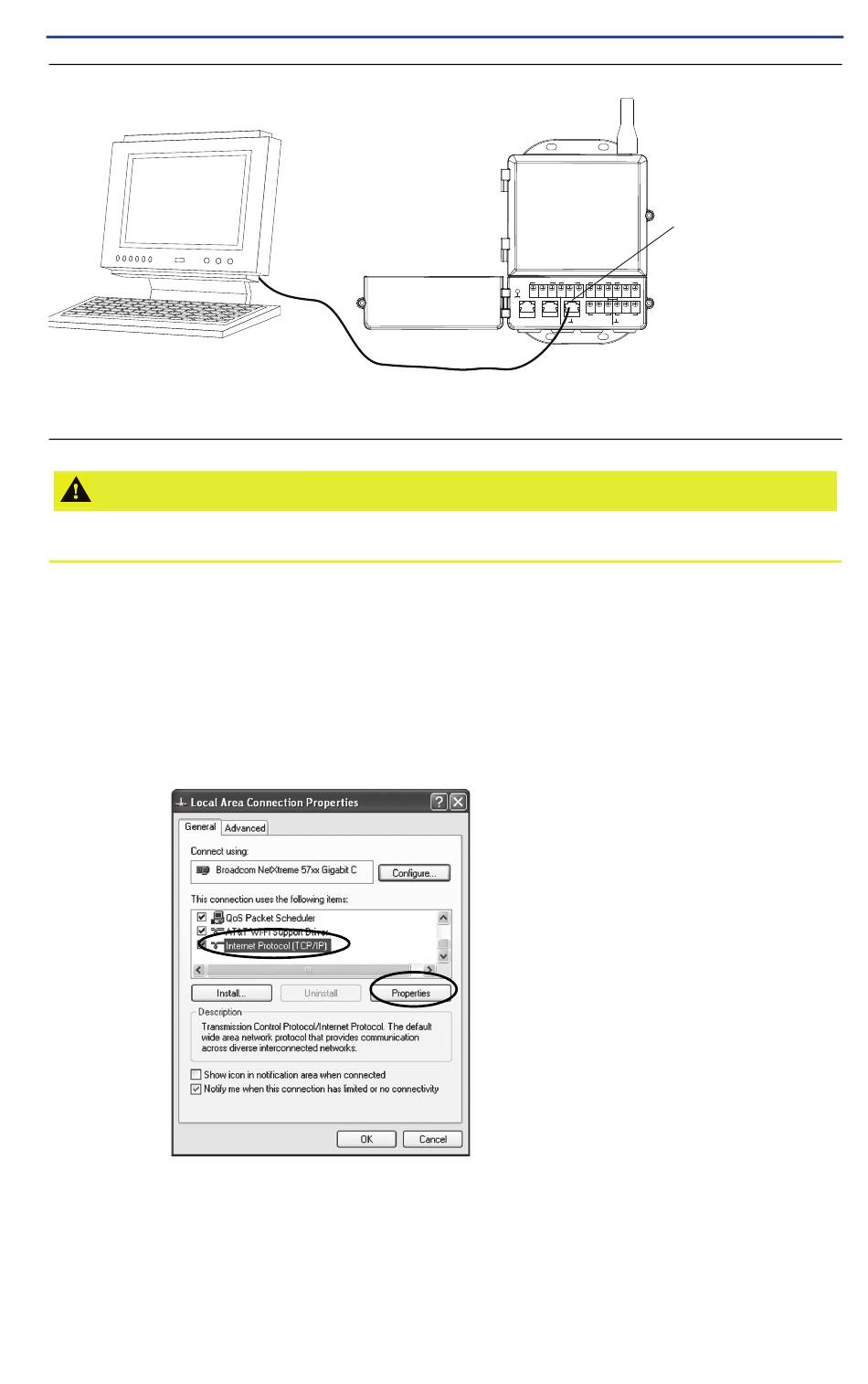

Figure 4. Connexion de la passerelle à un ordinateur de bureau/portable
A
A. Ordinateur de bureau/portable
B. Prise Ethernet 1
ATTENTION
Ne pas brancher le câble de raccordement à Ethernet 2 sur le port alimenté (bouché). Ce port fournit
l'alimentation électrique, ce qui risque d'endommager l'ordinateur de bureau/portable.
2. Pour configurer les paramètres de communication de l'ordinateur, naviguer
vers Start (Démarrer) >Settings (Paramètres) >Network Connections
(Connexions réseau).
a. Sélectionner Local Area Connection (Connexion au réseau local).
b. Cliquer avec le bouton droit de la souris et sélectionner Properties
(Propriétés).
c. Sélectionner Internet Protocol (TCP/IP) (Protocole Internet [TCP/IP]), puis
cliquer sur le bouton Properties (Propriétés).
B
24 V DC
24 V DC
Modbus
Modbus
Power Input
Power Input
Not Used
Not Used
Not Used
Not Used
+
-
S
S
A
B
+
-
S
S
-
+
Case
Case
+
+
-
S
S
-
POE
POE
P2
P2
P1
P1
Not Used
Not Used
Not Used
Not Used
