Extech Instruments 392050 Mode D'emploi

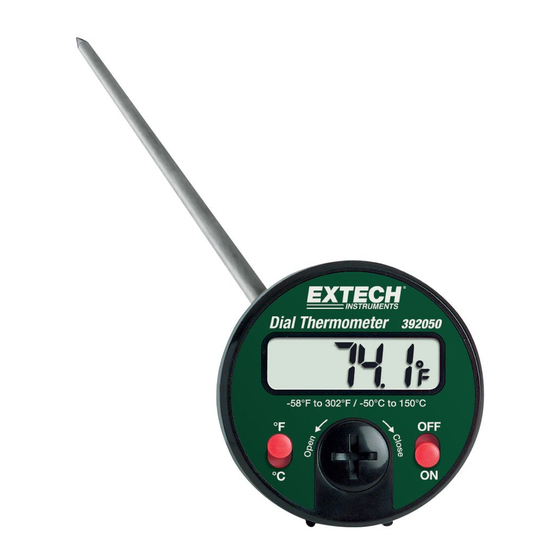

Model 392050
Stem Thermometer
INTRODUCTION
Thank you for selecting the Extech Model 392050. This device is
shipped fully tested and calibrated and, with proper use, will provide
years of reliable service. Please visit our website (www.extech.com) to
check for the latest version of this User Guide, Product Updates, and
Customer Support.
OPERATION

Press and release the ON/OFF button to switch the meter ON or
OFF. There is a short delay after the button is pressed before the
LCD display begins indicating temperature. Replace the battery if
the display does not switch ON.

Slide the red sensor sheath (with convenient pocket clip) off of the
stainless steel stem sensor. Place the stainless steel sensor in the
area to be measured or insert 20 ‐ 60mm (100mm max) into
material. Do not force the probe into solid or semi‐solid materials.
 o o
Press and release the F/ C button to change the unit of measure.

The Auto Shut Off feature automatically switches the
thermometer OFF after one hour of operation. This extends the
life of the battery. Press and release the ON/OFF button to switch
the device ON to resume operation.
BATTERY REPLACEMENT
To replace the battery, open the battery compartment (center Phillips
screw turned ¼ turn counter‐clockwise) and replace the battery with
an LR44 button battery. Secure the battery compartment by turning
the Phillips screw clockwise ¼ turn. Use caution and do not to force
the screw in either direction.
SPECIFICATIONS
Display 3‐1/2 digit LCD with unit of measure indication
o
Measurement Range ‐58 to 302 F (‐50 to 150
Auto OFF After one hour of operation
o
Resolution 0.1 C/F from –19.9 to 199.9
o o
Accuracy <2 F (1 C) from –14 to 212
Sensor length 130mm (5.1")
Sensor material Stainless Steel
o
Operating temperature 0 to 40 C (‐14 to 122
Battery 1.5V LR44 (5000 hour battery life approx.)
Copyright © 2014 Flir Systems, Inc.
All rights reserved including the right of reproduction in whole or in part in any form.
www.extech.com
Modelo 392050
Termómetro de Barra
INTRODUCTION
Felicitaciones por su compra del Termómetro de Barra 392050 de
Extech. Con el cuidado apropiado, este dispositivo le proveerá
muchos años de servicio confiable.
OPERACIÓN

Presione y suelte el botón de encendido/apagado para encender o
apagar el medidor. Hay un pequeño retraso después de pulsar el
botón antes de que la pantalla LCD que indica temperatura
comienza. Si la pantalla no opera, reemplace la batería.

Quite la funda roja del sensor (con conveniente grapa para bolsillo
para guardar) de la barra de acero inoxidable del sensor. Coloque
el sensor de acero inoxidable en el área que desea medir o inserte
el sensor entre 20 – 60 mm (100 mm max) en el material bajo
prueba. No fuerce la sonda para insertar en materiales sólidos o
semisólidos.

Presione y suelte el botón F/C para cambiar la unidad de medida.

La función de desconexión automática cambia automáticamente
el termómetro después de una hora de funcionamiento. Esto
extiende la vida útil de la batería. Presione y suelte el botón de
encendido/apagado para encender el dispositivo para continuar
con la operación.
REEMPLAZAR LA BATERERIA
Para reemplazar la batería, abra el compartimento de la batería
(tornillo Phillips del centro, gire ¼ de vuelta contrarreloj), y reemplace
la batería con una batería de botón LR44. Reinstale la cubierta del
compartimento girando el tornillo Phillips ¼ de giro a favor del reloj.
Tenga cuidado de no forzar el tornillo en cualquier dirección.
SPECIFICATIONS
o
C)
Pantella LCD de 3‐1/2 dígitos con indicador de grados
Escalas de medición ‐58 to 302
o o
F (‐20 to 150 C)
Auto OFF
o o
F (‐50 to 100 C)
Resolución
Precisión
Longitud del sensor 130mm (5.1")
o
F)
Material del Sensor Acero inoxidable
Temperatura de operación
Batería
Reservados todos los derechos, incluyendo el derecho de reproducción total o parcial en cualquier medio.
o o
F (‐50 to 150 C)
After one hour of operation
o o
0.1 C/F from –19.9 to 199.9 F (‐20 to 150
o o o
<2 F (1 C) from –14 to 212 F (‐50 to 100
o o
0 to 40 C (‐14 to 122 F)
1.5V LR44 (5000 hour battery life approx.)
Copyright © 2014 Flir Systems, Inc.
www.extech.com
Modèle 392050
Thermomètre à tige
PRÉSENTATION
Nous vous remercions d'avoir choisi le modèle 392050 d'Extech. Cet
appareil est livré entièrement testé et calibré et, sous réserve d'une
utilisation adéquate, vous pourrez l'utiliser pendant de nombreuses
années en toute fiabilité.
UTILISATION

Appuyez et relâchez sur le bouton Marche/Arrêt pour mettre
l'appareil sous tension ou hors tension.
avoir appuyé sur le bouton avant que l'écran LCD commence
indiquant la température. Si l'écran ne s'allume pas, remplacez la
pile.

Faites coulisser la gaine du capteur rouge (munie d'une agrafe de
poche pratique) pour la retirer du capteur à tige en acier
inoxydable. Placez le capteur en acier inoxydable dans la zone à
mesurer ou insérez‐le jusqu'à 20 à 60 mm (100 mm au maximum)
dans le matériau. N'insérez pas la sonde de force dans des
matériaux solides ou semi‐solides.

Appuyez et relâchez sur F/C bouton pour changer l'unité de
mesure.

La fonction de mise hors tension automatique met le
thermomètre hors tension au bout d'une heure d'utilisation. Cette
précaution permet de prolonger la durée de vie de la pile.
Appuyez sur le bouton Marche/Arrêt pour mettre le périphérique
sur pour reprendre l'opération.
REMPLACEMENT DE LA PILE
Pour remplacer la pile, ouvrez le compartiment à pile (en desserrant la
vis cruciforme centrale d'un quart de tour dans le sens contraire des
aiguilles d'une montre), puis remplacez la pile par une pile bouton
LR44. Refermez le compartiment à pile en serrant la vis cruciforme
d'un quart de tour dans le sens des aiguilles d'une montre. Faites bien
attention et ne forcez la vis ni dans un sens ni dans l'autre.
DONNÉES TECHNIQUES
o o Écran: Écran LCD à 3‐1/2 chiffres
C/ F
Gamme de mesures : ‐ 50 à 150
Mise HORS tension automatique : Au bout d'une heure de
o fonctionnement
C)
o Résolution
C)
Précision
Longueur du capteur 130 mm (5,1 po)
Matière du capteur Acier inoxydable
Température de fonctionnement 0 à 40
Pile: LR44 1,5 V (Durée de vie de la pile : 5 000 heures env.)
Copyright © 2014 Flir Systems, Inc.
Tous droits réservés, y compris le droit de reproduction, en totalité ou en partie, sous toute forme qu'il soit.
Il y a un court délai après
avec indication d'unités de mesure
o o
C (‐ 58 à 302 F)
o o o
0,1 C/F de ‐ 20 à 150 C (– 19,9 à 199,9 F)
o o o o
< 1 C (2 F) de ‐ 50 à 100 C (–14 à 212 F)
o o
C (‐ 14 à 122 F)
www.extech.com
Model 392050‐mul_v2.2
