3.3
Configuration des claviers à DEL
Selon la version du clavier, deux méthodes sont utilisées pour configurer les claviers à DEL (1686H, 1686V et 1689).
3.3.1
Configuration des claviers 1686H, 1686V et 1689 de version 2.0 ou ultérieure
Le numéro de la zone du clavier, la définition de résistance d'EDL et l'interrupteur de sécurité se
programment à l'aide du mode de programmation du panneau de contrôle. Pour ce faire :
Comment configurer le clavier?
1) Appuyer sur [
2) Entrer le
3) Appuyer sur la touche [
4) Appuyer sur la touche voulue ([1] à [3]. Voir ci-dessous).
5) Pour quitter le mode de programmation, appuyer sur [
Touche [1] – Sélection de la zone de clavier
La touche [1] permet de déterminer si la zone du clavier est la zone de clavier 1 ou la zone de clavier 2.
Lorsque la touche [1] est ÉTEINTE, la zone du clavier est la zone de clavier 1. Lorsque la touche [1] est
ALLUMÉE, la zone du clavier est la zone de clavier 2. Voir le Tableau 4 à la page 14 pour plus amples
renseignements.
Touche [1] ÉTEINTE = Zone de clavier 1 (par défaut)
Touche [1] ALLUMÉE = Zone de clavier 2
Touche [2] – Définition de résistance d'EDL
La touche [2] permet de déterminer la définition de résistance d'EDL de la zone du clavier. Lorsque la
touche [2] est ÉTEINTE, la résistance d'EDL est désactivée et la zone du clavier utilise la résistance
d'extrémité de ligne qui est intégrée sur le circuit. Lorsque la touche [2] est ALLUMÉE, la résistance d'EDL
est activée et une résistance d'extrémité de ligne externe doit être raccordée sur la boucle de la zone du
clavier (pour plus de détails, se référer à Vue d'ensemble du panneau de contrôle Spectra 1738 à la page
2 et Vue d'ensemble du panneau de contrôle Spectra 1728 à la page 3).
Touche [2] ÉTEINTE = Résistance d'EDL désactivée
Touche [2] ALLUMÉE = Résistance d'EDL activée (par défaut)
Touche [3] – Interrupteur de sécurité intégré
La touche [3] permet d'activer ou de désactiver l'interrupteur de sécurité intégré sur le circuit du clavier.
Lorsque la touche [3] est ÉTEINTE, l'interrupteur de sécurité est désactivé. Lorsque la touche [3] est
ALLUMÉE, l'interrupteur de sécurité est activé.
Touche [3] ÉTEINTE = Interrupteur de sécurité intégré désactivé
Touche [3] ALLUMÉE = Interrupteur de sécurité intégré activé
3.4
Programmation à l'aide d'une clé de mémoire Paradox
Copier les données de programmation d'un panneau de contrôle Spectra dans la clé de mémoire Paradox (PMC-3).
Copier ensuite les données contenues dans la clé de mémoire Paradox dans les panneaux de contrôle Spectra
voulus. La programmation de chaque panneau de contrôle prend moins de 3 secondes.

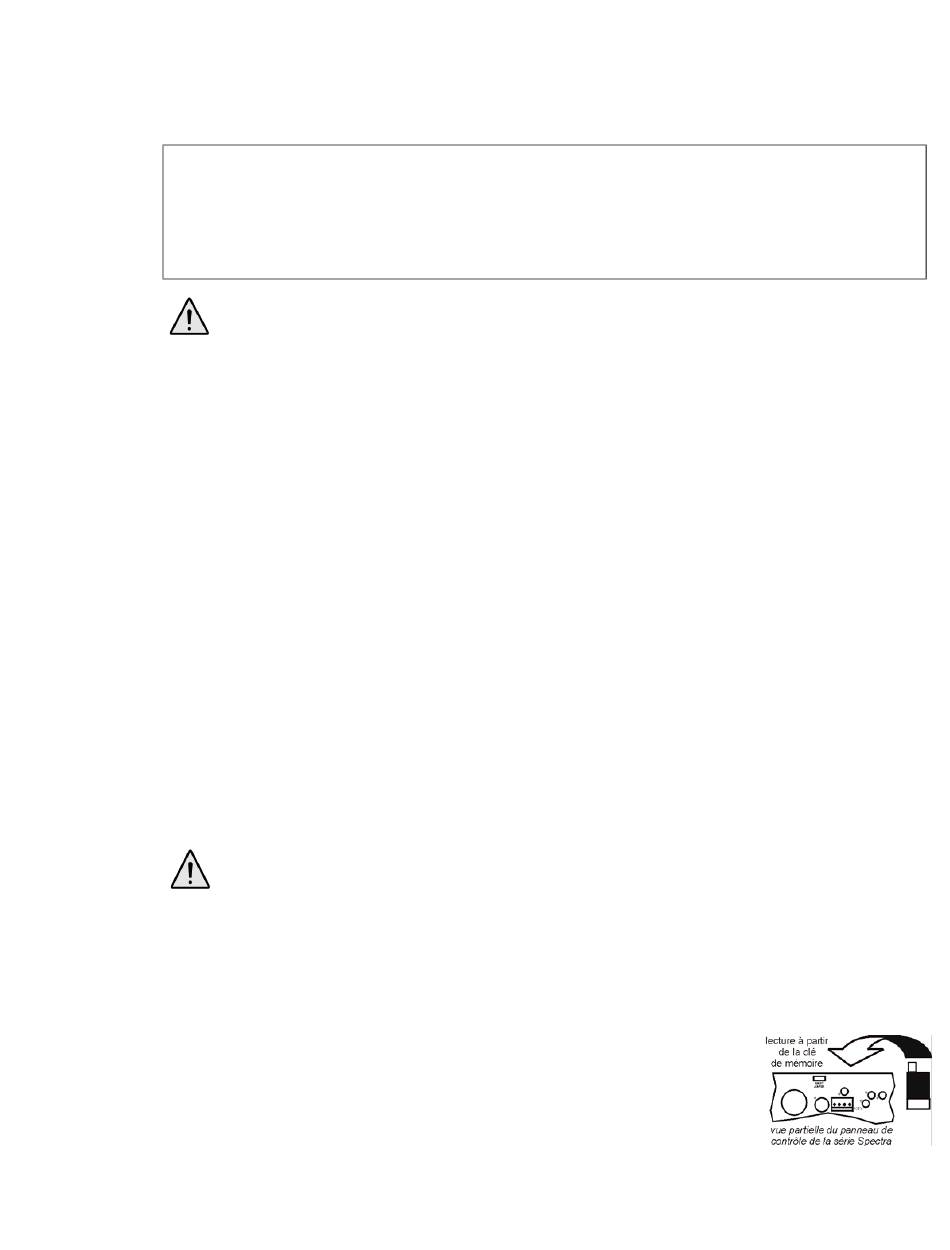

Téléchargement vers le panneau de contrôle CIBLE
1) Débrancher l'alimentation en c.a. et la batterie du panneau de contrôle.
2) Insérer la clé de mémoire dans le connecteur série identifiée « KEY » du panneau de
contrôle Spectra vers lequel télécharger les données de la clé de mémoire.
3) Rebrancher l'alimentation en c.a. et la batterie.
4) En mode de programmation de l'installateur, accéder à la section [900]. Appuyer sur
[
]
pour confirmer.
ENTREE
5) Une fois que le clavier a émis un bip de confirmation, retirer la clé de mémoire.
6) Accéder à la section [750] pour reprogrammer les modules
10
].
ENTREE
[
'
CODE D
INSTALLATEUR
] (1686H/V) / [
FNC
PRENDRE NOTE : Après deux minutes, le clavier quitte le mode de programmation.
PRENDRE NOTE : Le clavier peut être commandé avec ou sans interrupteur de sécurité. Si
le clavier n'est pas muni d'un interrupteur de sécurité, la touche [3] est éteinte par défaut.
Si le clavier est muni d'un interrupteur de sécurité, la touche [3] est allumée par défaut.
]
(par défaut : 000000 ou 0000).
1] (1689) et la maintenir enfoncée pendant 3 sec.
FNC
ENTREE
].
