4.3. Montage des modules périphériques PX
4.3.1. Fixation
Les modules périphériques se présentent sous forme de boitiers ABS. Ils sont de différents types selon les
fonctionnalités qu'ils permettent : concentrateur 8 entrées/4 sorties, module 8 sorties relais, module 8 sorties
transistor, module 4 sorties relais/4 sorties transistor, module série, module isolateur/amplificateur, module IP, module
contrôle d'accès. Les concentrateurs entrées/sorties ainsi que les modules contrôle d'accès sont également
disponibles en coffret métal avec chargeur et alimentation supervisée par le bus.

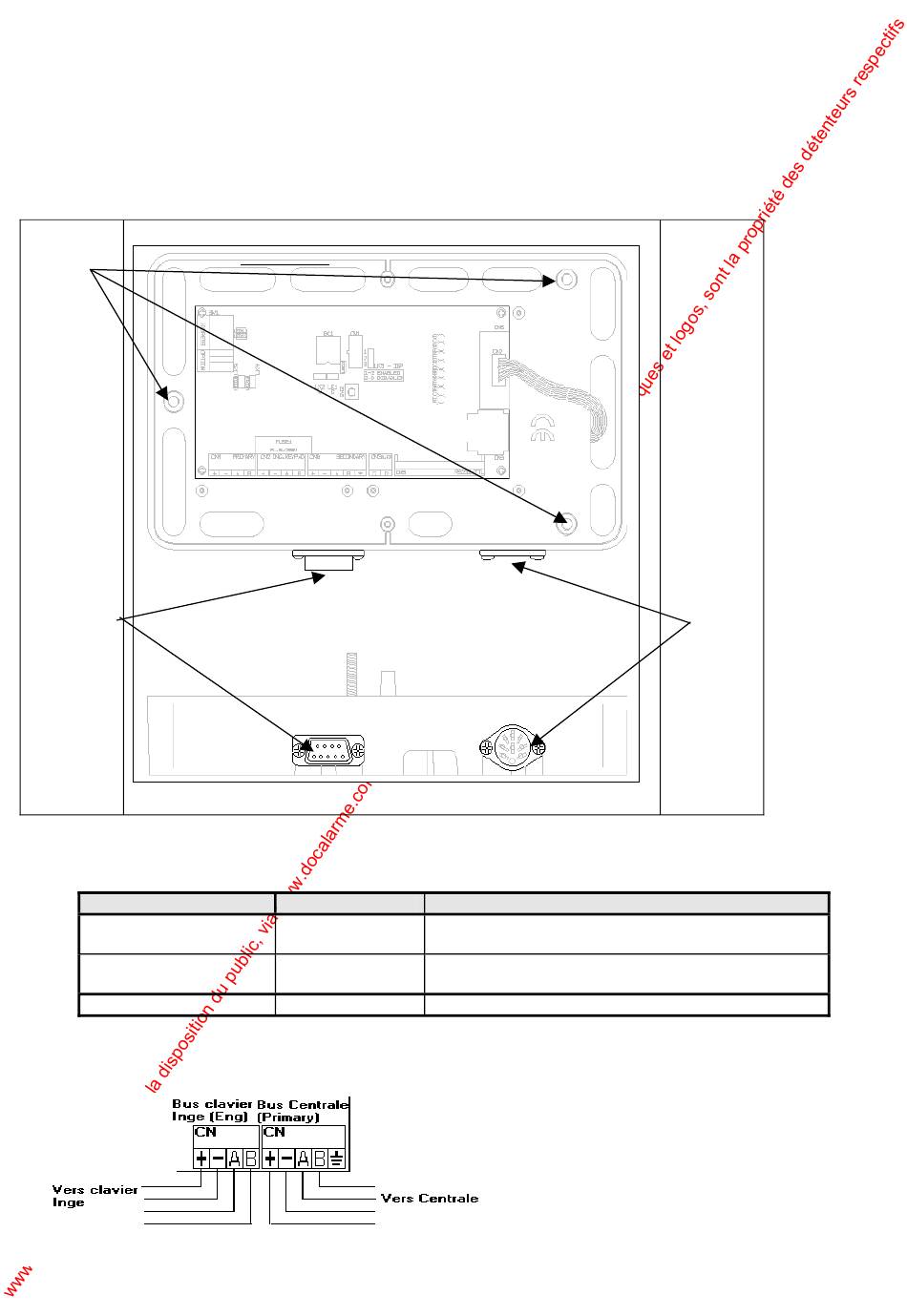

Points
de
fixation
Prise série
DB 9 mâle
pour PC et
imprimante
Les autoprotections des modules en boîtier ABS peuvent être shuntées à l'aide des cavaliers ou des microswitch
suivants présents sur les cartes spécifiques à chaque module
Type de module
Concentrateur /
smart expander
Module série
Module C. d'accès
Chaque périphérique possède 2 bus de communication : l'un pour le raccordement vers la centrale et l'autre pour le
câblage d'un clavier installateur utilisable pour le paramétrage.
Notice d'installation centrale PX18 V4.01 du 28042006
Vue de dessus du module série
Vue de côté
Cavalier/switch
Fonction
LK3 – C
Inséré : autoprotection capot désactivée
LK2 – W
Inséré : autoprotection arrachement désactivée
LK1-C
Inséré : autoprotection capot désactivée
LK2-W
Inséré : autoprotection arrachement désactivée
Switch 8
Sur ON : AP désactivée
Prise DIN 7
pts femelle
pour
imprimante
- 13 -
