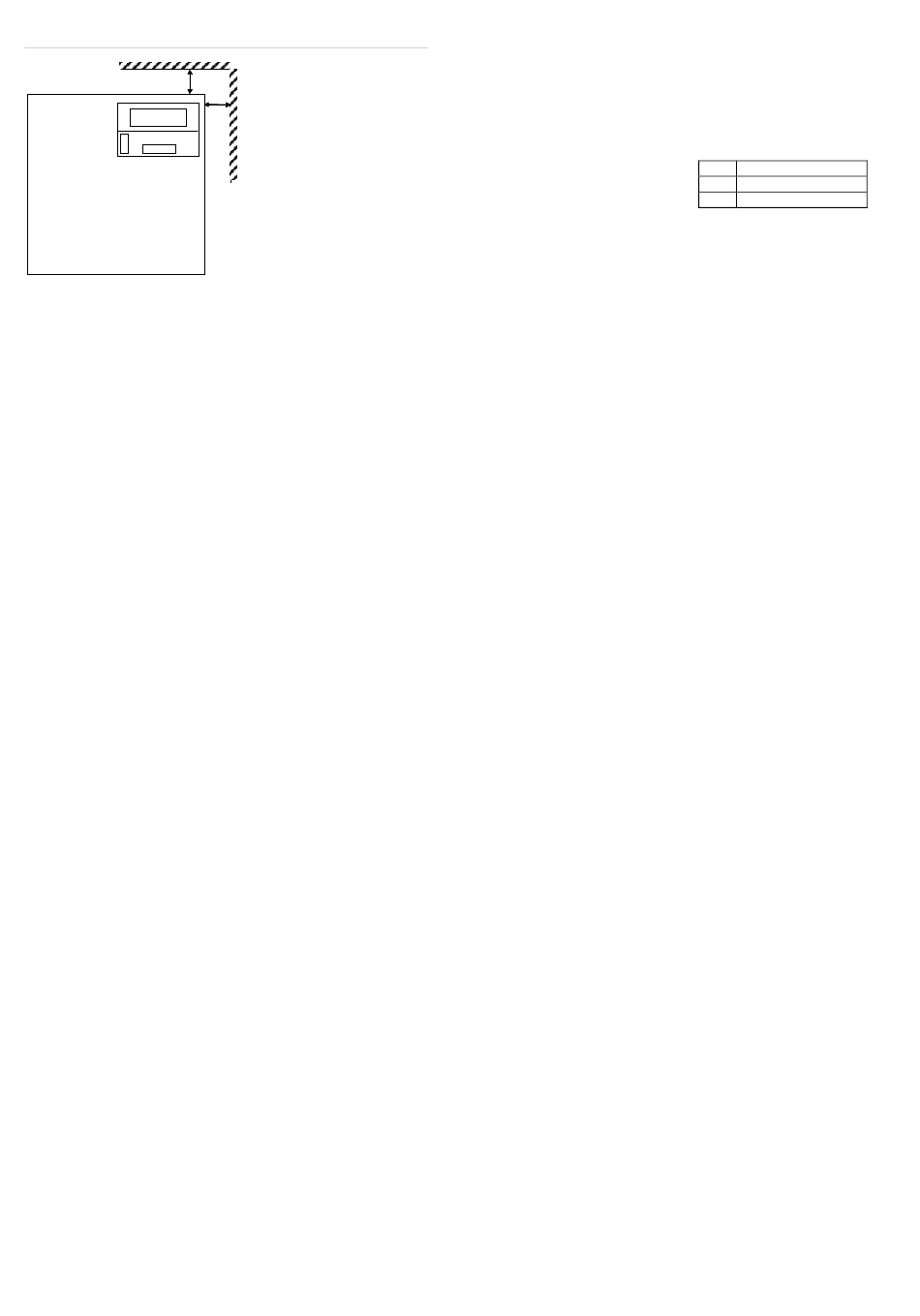

Plano PM863, PM865
100 mm alrededor
N
L
E
.
montaje de manera segura con la orientación correcta
dejando el espacio libre mínimo – consulte el diagrama.
Guíe los cables de la red eléctrica y los de la salida a
2.
través de orificios ciegos y/o agujeros de entrada para
cables diferentes.
3.
Utilice casquillos y prensaestopas para cables con una
clasificación mínima de UL94 HB.
Encendido de la red
Conecte un cable para la red eléctrica de la capacidad
1.
adecuada (mínimo 0,5 mm
asegúrelo utilizando sujetacables.
Aplique la alimentación de la red eléctrica. Compruebe
2.
que haya 27,6 V CC en las salidas de carga. Compruebe
que el LED verde de la red eléctrica está encendido.
Desconecte la red eléctrica.
3.
Salida de carga
1.
Conecte un cable de carga de la capacidad adecuada y
asegúrelo utilizando sujeta cables. Tenga en cuenta la
polaridad.
Aplique la alimentación de la red eléctrica. Compruebe
2.
que el LED verde de la red eléctrica está encendido.
Tenga en cuenta:
El LED amarillo puede parpadear
para indicar que no se ha conectado ninguna batería. Es
normal.
Compruebe que el contacto de Fallo GEN esté abierto
3.
(batería desconectada)
Asegúrese de que la carga está funcionando
4.
correctamente.
Desconecte la red eléctrica.
5.
Señales de salida
1. Conecte las salidas de fallo EPS y GEN a las entradas
correctas del equipo de control
Batería de reserva
Conecte los cables de la batería proporcionados al
1.
bloque terminal y a la batería.
Tenga en cuenta: compruebe la polaridad correcta de
las conexiones de la batería: conecte el cable rojo al
+ve de la Batería 1. Conecte el cable negro al -ve de la
Batería 2. Conecte –ve de la Batería 1 al +ve de la
Batería 2 utilizando el cable de conexión.
Aplique la alimentación de la red eléctrica. Compruebe
2.
que el LED verde de la red eléctrica está encendido.
8 / 16
Montaje
Realice el
1.
2
[3 A], 300/500 V CA) y
Tenga en cuenta: Si las baterías no está cargadas el
LED de carga naranja estará encendido.
3.
Compruebe que el LED amarillo de fallo no indique un
fallo.
Desconecte la red eléctrica. Compruebe que las baterías
4.
siguen suministrando tensión e intensidad a la carga.
Compruebe que el LED
verde este apagado y que el
panel de control muestre un
fallo de la red eléctrica
(EPS).
Tenga en cuenta:
suficiente carga para suministrar la corriente
Vuelva a conectar la red eléctrica. El LED verde deberá
5.
de estar encendido.
6.
Retire el fusible de carga y compruebe que el LED de
fallo amarillo esté encendido y que el panel de control
muestre une fallo general del alimentador.
7.
Sustituya el fusible de carga. Compruebe que el LED de
fallo amarillo esté apagado y que el fallo general esté
ausente del panel de control.
Manipulación
1.
Compruebe que el interruptor de tamper hace buen
contacto con la tapa de la caja cuando está cerrada y
que el perno de manipulación hace buen contacto con la
superficie de montaje (ajústelo si fuera necesario).
Compruebe que el interruptor de manipulación está:
•
cerrado cuando la tapa está cerrada,
•
abierto cuando la tapa está abierta.
Cierre la cubierta y asegúrela con el perno de ajuste
2.
proporcionado.
Instrucciones de funcionamiento
Esta unidad está pensada para ser utilizada exclusivamente
por el personal de servicio. NO contiene piezas que requieran
mantenimiento POR PARTE DEL USUARIO.
El LED verde de la red eléctrica estará encendido mientras la
alimentación de la red esté presente. En el caso de que haya
condiciones de fallo, el LED de fallo amarillo se iluminará.
El LED de la carga batería naranja será iluminado cuando la
batería no estará completamente cargada y cuándo estará en
carga. Cuando la batería estará completamente cargada, el
LED se apagará.
Mantenimiento
La fuente de alimentación no precisa un mantenimiento
regular a no ser las pruebas periódicas y el reemplazo de la
batería de reserva. Se debe consultar la documentación del
fabricante de la batería para determinar la duración
típica/prevista de la batería con miras a un reemplazo
periódico de la batería.
Si la salida de la fuente de alimentación fallase se deberá
investigar la causa del fallo, por ejemplo la carga de
cortocircuito. El fallo deberá rectificarse antes de volver a
aplicar energía a la fuente de alimentación. Puede que haya
que reemplazar los fusibles. Asegúrese de utilizar el valor y
tipo de fusible correcto.
P/N PAK200535 • REV D • ISS 21MAR19
N
Neutro
L
Activo
E
Tierra
las baterías deben tener
