RÉGLAGE DU PARALLELISME DES ÉQUERRES DE SUPPORT DE TABLE

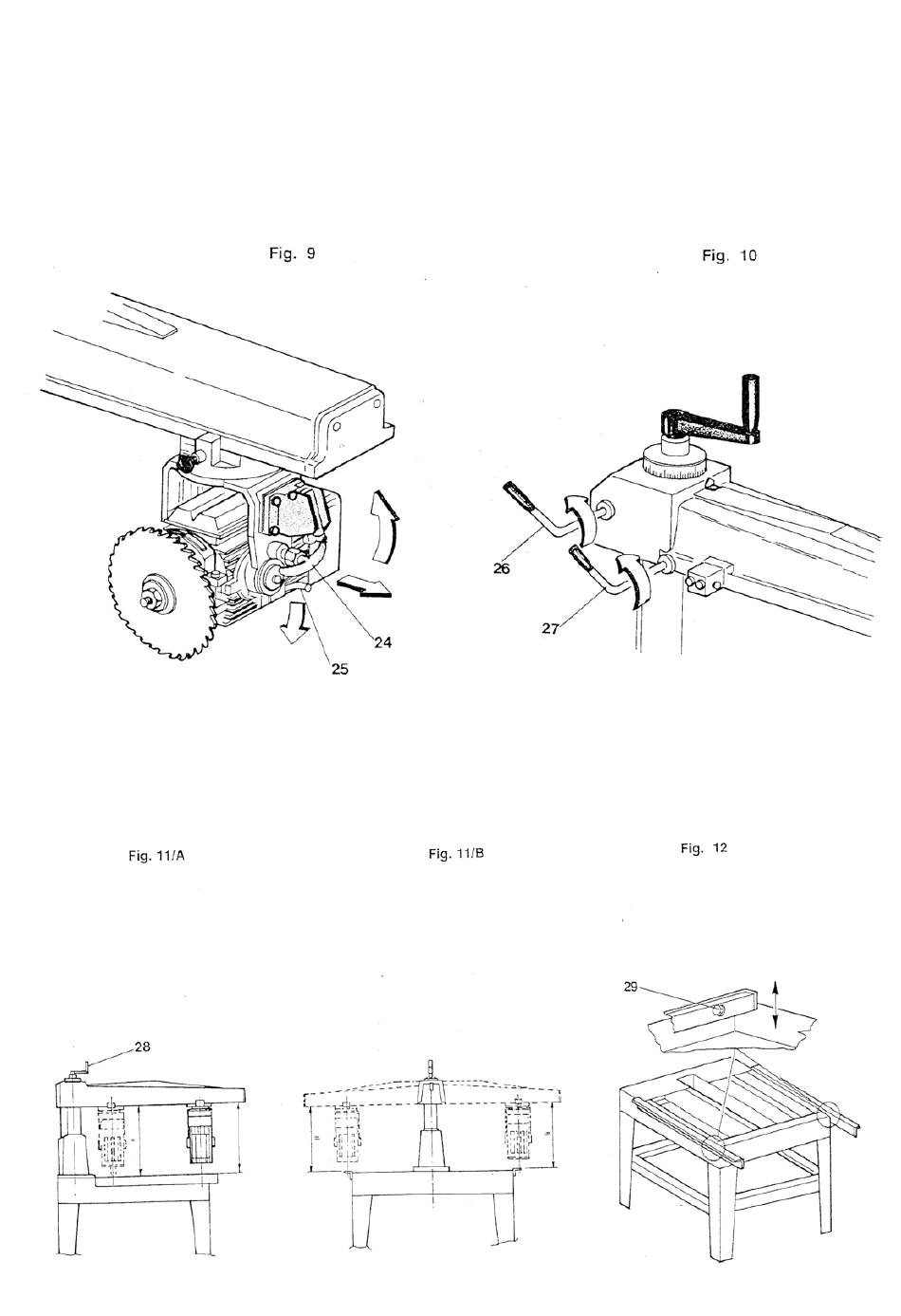

(a) －Tournez le moteur en position verticale de la façon suivante : déverrouillez la poignée
(25) (voir fig. 9) en tirant le levier (24) vers les opérateurs de sorte que le moteur soit
déverrouillé et tournez-le dans une position verticale jusqu'à ce que le levier (24) soit
inséré dans son logement. Pour réaliser une rotation radiale du bras, dégagez le levier (27)
et desserrez le levier de verrouillage (26) (voir fig. 10).
(b) －Pour que l'arbre du moteur affleure les surfaces des équerres de support de table, tournez
la manivelle (28) (voir fig.11/A et 11/B) et faites coulisser le moteur le long du bras jusqu'à
cela cale également les équerres latérales. Réglez ces dernières pour obtenir le parallélisme
et verrouillez-les avec les vis appropriées (29) (voir fig. 12).
