Le terminal de commande peut être de tout type, pourvu qu'il soit doté d'une interface série
supportant l'une des combinaisons vitesse-format de transmission suivantes :
vitesse : 150, 300, 600, 1200, 2400, 4800 ou 9600 bits/s
format :
•
En principe, la longueur du câble RS232 ne doit pas dépasser 15 mètres. Si l'application est
exposée à des perturbations électriques ou radio, réduire les connexions au minimum.
2.3.2 Liaison RS485
Une liaison série de type RS485 est disponible sur MR1200. Celle-ci s'effectue au travers d'un

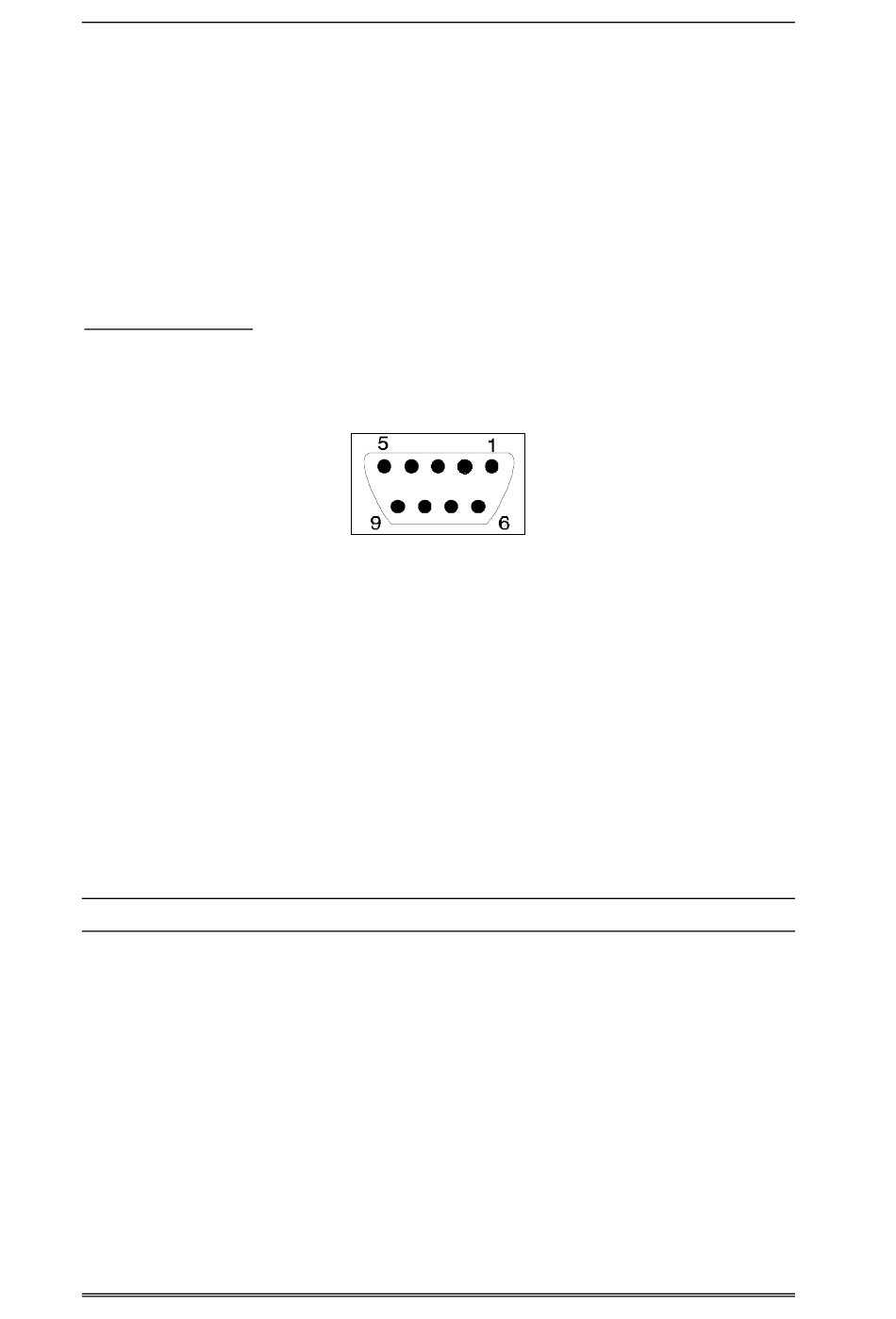

connecteur SUBD 9 points femelle dont le brochage est le suivant :
1 :
Réservée ( voir chapitre 2.8)
2 :
Réservée ( voir chapitre 2.8)
3 :
Réservée ( voir chapitre 2.8)
4 :
Réservée ( voir chapitre 2.8)
5 :
Réservée ( voir chapitre 2.8)
6 :
Réservée ( voir chapitre 2.8)
7 :
D-
8 :
Adaptation
9 :
D+
Remarque :
•
La possibilité d'adapter en impédance la liaison série RS485 est offerte en raccordant la
broche 7 à la broche 8.
2.4. Choix de la vitesse de transmission sur la voie radio
Le modem, dans sa version standard, fonctionne sur la voie radio à 1200 bauds. Il peut être configuré
en usine à 2400 bauds.
ETIC - MR1200 - NOTICE D'UTILISATION - 903309-03
7E1, 7O1, 7-2, 7E2, 7O2, 8-1, 8E1, 8O1, ou 8-2
