1.
Présentation
Le module HUB5X485 possède 4 interfaces RS485 isolées et une interface RS232 et
RS485 non isolée.
Sa fonction est de retransmettre les données reçues d'une des lignes RS485 isolées ou
bien de l'interface locale vers toutes les autres lignes.
Il permet de réaliser un réseau RS485 à 4 branches (Topologie en étoile) et en plus de
connecter un PC local sur l'interface RS232 ou un autre équipement RS485.
Le hub HUB5X485 est compatible des principaux bus de terrain asynchrones et en
particulier Modbus, Profibus DP, Devicenet, DH485, Unitelway, Sysmacway.

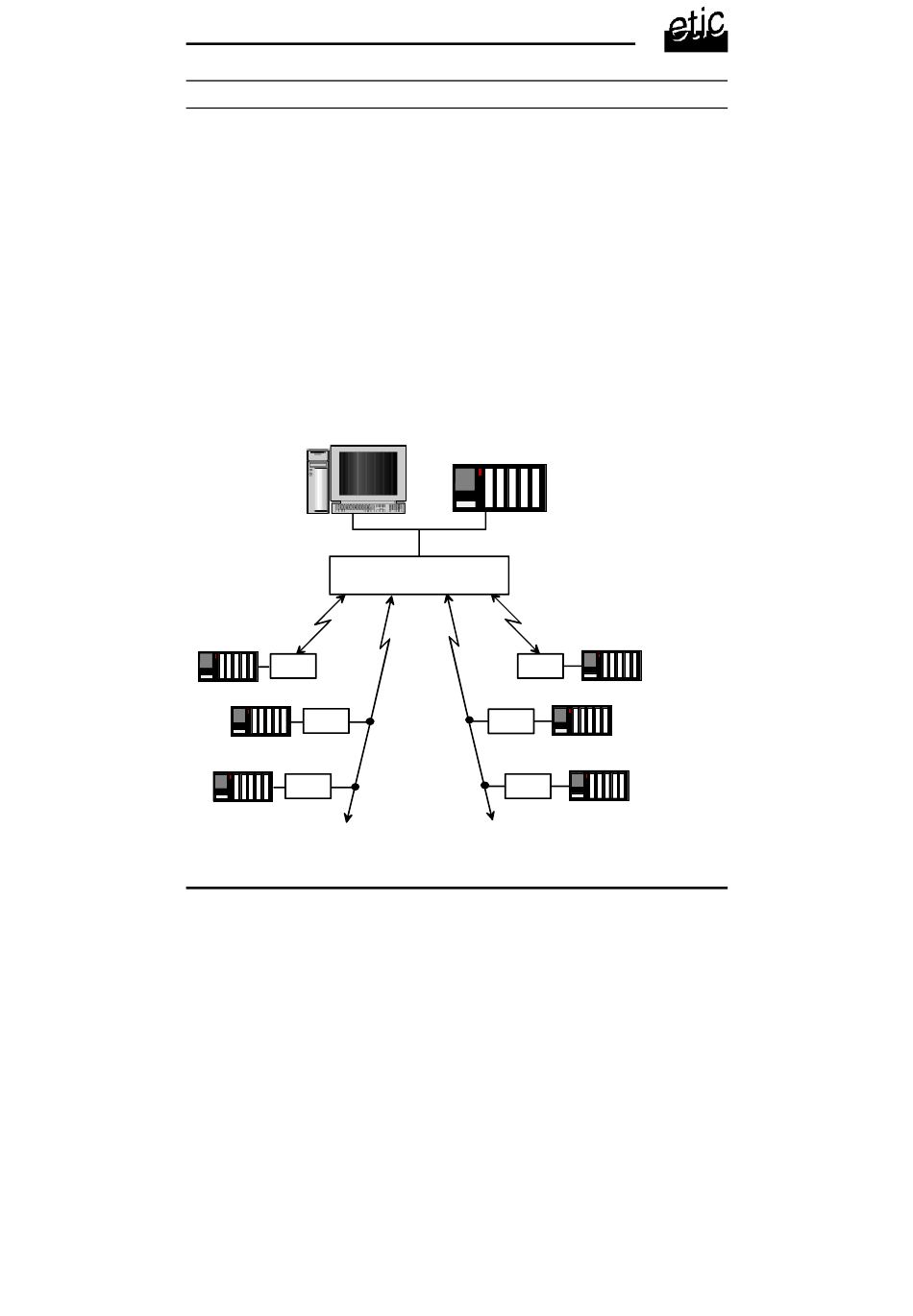

Les topologies suivantes peuvent être réalisées :
1
cas :
er
Chaque ligne RS485 est connectée à une interface différente du hub
RS232
C
C
C
C= convertisseur RS232/ RS485 ou isolateur de ligne RS485.
2
cas :
ème
Page 4
NOTICE D'UTILISATION ref 9012309-01
OU
RS485
HUB5X485
1 paire torsadée
blindée
C
C
C
.
Automates
maître ou esclave
HUB5X485
