BlueBuilt Bras Instructions De Montage page 2

CHECK.
Ça c'est fait.
Surface appropriée :
Bureau
Le tournevis inclus
convient à toutes les vis
incluses. Retirez la poignée et
retournez le tournevis s'il ne
rentre pas
Écran PC :
Déconnecté et sans pied
Besoin d'aide ?
Appelez le 03 808 27 00 ou
allez sur Coolblue.be/fr/
service-client
Coolblue ne peut être tenu responsable des
blessures, dommages ou querelles avec
votre copain/ine causés par une mauvaise
installation. Si vous n'êtes pas sûr de pouvoir
installer vous-même le produit, n'hésitez pas à
faire appel à un installateur professionnel.
Coolblue.be/fr/ BlueBuilt
BBMA101

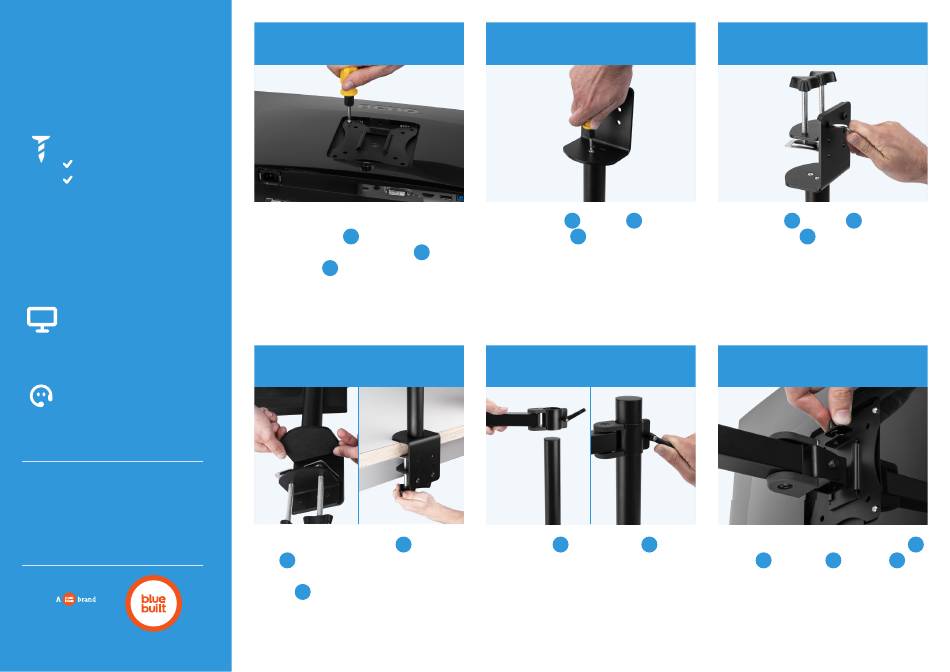

1.
FIXER LA PLAQUE DE
L'ÉCRAN
Déposez votre écran à plat et placez la
plaque de fixation .
4
Vissez la plaque avec M4 x 12mm
11
et M5 x 12mm à votre écran.
12
4.
PLACER LA COLONNE
SUR LE BUREAU
Collez la plaque de protection sous la
6
base et placez la colonne sur le bureau.
2
Serrez les vis à main au base de la pince de
fixation jusqu'à ce que la colonne soit
3
fixée sur votre bureau.
2.
VISSER LA BASE À LA
COLONNE
Fixez la colonne à la base
1 2
avec M6 x 20mm .
9
5.
PLACER LE BRAS SUR LA
COLONNE
Placez le bras sur la colonne
5 1
et fixez-le avec la manivelle.
3.
FIXER LA PINCE À
LA BASE
Fixez la pince à la base
3 2
avec M8 x 12mm .
10
6.
FIXER L'ÉCRAN
AU BRAS
Placez l'écran avec la plaque de fixation
au bras avec la vis et l'écrou
5 7 8
4
.
